Norme des prises électriques : hauteur, nombre et circuits NF C 15-100
Tout ce qu'il faut savoir sur la norme électrique et les prises de courant. Combien de prises par pièce, à quelle hauteur les poser, quelle section de câble et quel disjoncteur choisir, que prévoir dans la cuisine : la norme prise électrique NF C 15-100 encadre tous ces points pour garantir votre sécurité et la conformité de votre installation. 123elec vous aide à y voir clair, règle par règle.
En résumé : selon la norme NF C 15-100, une prise de courant s'installe à au moins 5 cm du sol fini pour une prise 16 A ou 20 A, 12 cm pour une prise 32 A, et à 1,30 m maximum. Un circuit en 1,5 mm² protégé par un disjoncteur 16 A alimente jusqu'à 8 prises, contre 12 prises en 2,5 mm² avec un disjoncteur 20 A. Dans une cuisine de plus de 4 m², un circuit dédié en 2,5 mm² peut alimenter jusqu'à 6 prises non spécialisées, dont 4 au-dessus du plan de travail. Toutes les prises doivent être reliées à la terre et équipées d'éclipses de protection.
Les règles essentielles de la norme prise électrique
Avant d'entrer dans le détail pièce par pièce, voici les grands principes que la norme impose pour toute prise de courant d'un logement : une protection enfant, une mise à la terre, une section de câble adaptée et un calibre de disjoncteur cohérent. 123elec vous explique chaque point.

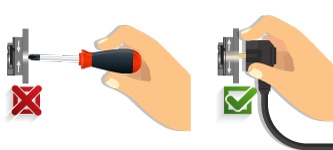

Prises à éclipses
Pour être conformes à la norme électrique, toutes les prises de courant 16 A installées doivent être équipées d'éclipses, aussi appelées obturateurs, afin de protéger les enfants.
Mise à la terre
La prise standard d'une habitation est une prise 16 A de type 2P+T : phase, neutre et terre. La terre est obligatoire sur chaque prise pour protéger les personnes.
Remarque : depuis le 1er juin 2004, la fixation des appareillages électriques à griffes est interdite. Les prises se fixent désormais par vis dans la boîte d'encastrement. En rénovation, si une ancienne boîte ne comporte aucun emplacement de vis, la pose d'un appareillage à griffes reste tolérée à titre exceptionnel.
Combien de prises électriques prévoir par pièce ?
La norme définit un nombre minimum de prises, ou socles, par pièce. Ces valeurs sont des minimums imposés : rien ne vous empêche d'ajouter des prises pour plus de confort.
| Pièces | Nombre de socles 2P+T |
|---|---|
| Séjour < 28 m² | 1 socle PC par 4 m², avec un minimum de 5 prises |
| Séjour > 28 m² | Minimum 7 prises |
| Chambre | 3 socles PC |
| Cuisine | 6 socles PC dont 4 au-dessus du plan de travail, ou 3 si cuisine ≤ 4 m² |
| Autres pièces > 4 m², hors WC | 1 socle PC |
| À côté de chaque prise TV ou communication | 1 socle PC supplémentaire |
| GTL, gaine technique de logement | 2 socles PC |
Séjour : selon la surface
Le séjour demande au minimum 5 prises réparties en périphérie, et au moins 1 prise par tranche de 4 m². Au-delà de 28 m², une dérogation est admise à partir de 7 prises.
Chambre : 3 prises minimum
Chaque chambre doit compter au moins 3 prises réparties sur le pourtour de la pièce, quelle que soit sa surface.
Autres pièces
Toute pièce ou dégagement de plus de 4 m², hors WC, doit disposer d'au moins 1 prise de courant. La salle de bain demande au moins 1 prise, placée hors des volumes de protection.
À quelle hauteur installer une prise de courant ?
La norme NF C 15-100 fixe une hauteur minimale et une hauteur maximale pour l'axe des prises de courant. L'objectif est double : limiter les risques liés à l'humidité au ras du sol et garantir une installation accessible à tous.
| Type de prise | Hauteur minimale | Hauteur maximale |
|---|---|---|
| Prise 16 A et 20 A | 5 cm du sol fini | 1,30 m |
| Prise 32 A, plaque de cuisson | 12 cm du sol fini | 1,30 m |
| Prise au-dessus d'un plan de travail | 8 cm au-dessus du plan, 5 cm selon Promotelec | 1,30 m |
| Prise pour hotte | 1,80 m | - |
Hauteur minimale et maximale selon le type de prise
Pour une prise classique 16 A ou 20 A, l'axe des alvéoles doit se trouver à au moins 5 cm du sol fini. Pour une prise 32 A destinée à une plaque de cuisson, ce minimum passe à 12 cm. Dans tous les cas, la hauteur maximale est de 1,30 m du sol.
Hauteur PMR et accessibilité
Dans les logements concernés par la réglementation d'accessibilité aux personnes à mobilité réduite, l'axe des prises doit être compris entre 0,40 m et 1,30 m du sol fini. Cette plage ne remplace pas la règle générale des 5 cm minimum, elle s'y ajoute pour les logements neufs soumis à l'obligation d'accessibilité.
Hauteur en cuisine et au-dessus du plan de travail
Les prises situées au-dessus d'un plan de travail se posent un peu plus haut que les prises classiques. Il est interdit d'installer une prise au-dessus de l'évier ou des plaques de cuisson : seule la prise dédiée à la hotte, repérée comme telle, peut être placée à environ 1,80 m. Pensez aussi à décaler d'au moins 20 cm toute prise située à côté d'un évier ou d'un point d'eau.

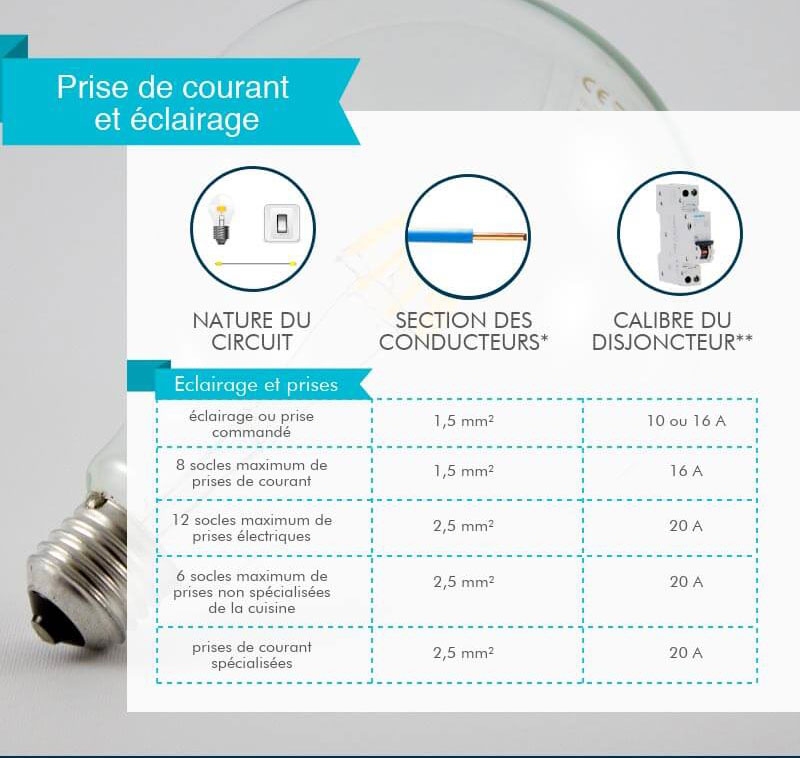

Section de câble, disjoncteur et nombre de prises par circuit
La limitation du nombre de prises de courant 16 A non spécialisées dépend de la section du conducteur et du calibre du disjoncteur.
- 8 prises si le conducteur est de section 1,5 mm² ;
- 12 prises si le conducteur est de section 2,5 mm² ;
- 6 prises avec un conducteur de section 2,5 mm² pour le circuit dédié de la cuisine.
Le rôle du disjoncteur est de protéger le câble : son calibre ne doit jamais dépasser ce que la section du conducteur peut supporter. C'est pourquoi un câble de 1,5 mm² ne se protège jamais par un disjoncteur de 20 A.
| Section du conducteur | Disjoncteur, calibre maxi | Nombre de prises maxi | Puissance indicative du circuit, 230 V |
|---|---|---|---|
| 1,5 mm² | 16 A | 8 prises | ≈ 3 680 W |
| 2,5 mm² | 20 A | 12 prises | ≈ 4 600 W |
| 6 mm² | 32 A | Circuit dédié, plaque de cuisson | ≈ 7 360 W |
1,5 mm² + disjoncteur 16 A
Un circuit de prises classiques câblé en 1,5 mm² et protégé par un disjoncteur 16 A peut alimenter jusqu'à 8 prises.
2,5 mm² + disjoncteur 20 A
Avec un câble de section 2,5 mm² et un disjoncteur 20 A, le même circuit peut desservir jusqu'à 12 prises.
Quelle puissance maximale ?
Un circuit 16 A supporte environ 3 680 W, un circuit 20 A environ 4 600 W et un circuit 32 A environ 7 360 W. Il s'agit de la puissance du circuit entier.
À retenir : choisissez d'abord la section du câble selon l'usage, puis le disjoncteur en conséquence, jamais l'inverse.
La norme des prises dans la cuisine
La cuisine est la pièce la plus exigeante de la norme, car elle concentre les appareils de forte puissance et les points d'eau. 123elec vous récapitule les règles à respecter pour une cuisine conforme et sûre.
3 ou 6 prises selon la surface
Une cuisine de plus de 4 m² doit disposer de 6 prises de courant non spécialisées, dont 4 réparties au-dessus du plan de travail. Pour une cuisine de 4 m² ou moins, le minimum est ramené à 3 prises.
Plaque de cuisson
La plaque de cuisson ou la cuisinière exige son propre circuit dédié, câblé en 6 mm² et protégé par un disjoncteur 32 A.
Gros électroménager
Four, lave-vaisselle, lave-linge et sèche-linge doivent disposer chacun d'un circuit spécialisé, avec un disjoncteur 20 A en 2,5 mm².
Où ne pas placer une prise : il est interdit d'installer une prise au-dessus de l'évier et au-dessus des feux ou plaques de cuisson, sauf pour la prise de hotte repérée comme telle, posée à environ 1,80 m. Il est aussi conseillé de décaler d'au moins 20 cm toute prise située à côté d'un évier ou d'une vasque.
Comment compter les socles de prises dans un même boîtier ?
Pour vérifier qu'un circuit respecte la limite de prises, le décompte se fait socle par socle, même lorsqu'un boîtier regroupe plusieurs prises.
- 1 prise de courant par boîtier = 1 socle ;
- 2 prises de courant par boîtier = 2 socles ;
- 3 prises de courant par boîtier = 3 socles ;
- 4 prises de courant par boîtier = 4 socles ;
- > 4 prises de courant par boîtier = > 4 socles.
Autrement dit, une double prise compte pour deux prises et une triple prise pour trois dans le total de votre circuit.
Types et dimensions des prises électriques en France

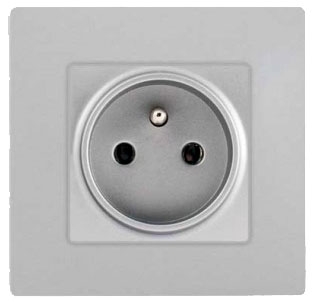

La prise 2P+T type E, le standard français
En France, le standard est la prise de type E 2P+T, sous une tension de 230 V. Sur ce modèle, la terre se fait par une broche métallique mâle qui ressort de la prise murale. La prise de type F, très proche, utilise des clips latéraux pour la terre et reste compatible avec la type E comme avec les fiches de type C.

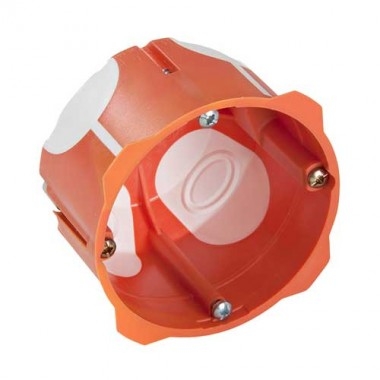

Dimensions utiles : alvéoles, entraxe et boîte d'encastrement
Les alvéoles d'une prise standard mesurent 5 mm de diamètre, avec un entraxe de 19 mm entre les deux trous. Côté encastrement, le mécanisme se loge dans une boîte ronde d'environ 67 à 68 mm de diamètre, pour une profondeur de 40 mm dans la plupart des cas.
Prises 16 A, 20 A et 32 A : quels usages ?
La prise 16 A équipe les circuits de prises classiques et le petit électroménager. La prise 20 A est réservée aux circuits spécialisés du gros électroménager, comme le lave-linge, le four ou le sèche-linge. La prise 32 A sert à alimenter une plaque de cuisson sur son circuit dédié.
Le matériel pour une installation conforme
Pour respecter ces règles, voici les familles de matériel concernées. Côté appareillage, nos prises de courant 2P+T à éclipses couvrent l'ensemble des besoins du logement. Pour les fixer proprement, pensez aux boîtes d'encastrement, y compris les boîtes étanches à l'air pour les logements BBC. Le circuit lui-même se réalise avec les bonnes sections de câbles et fils électriques, et la protection se choisit dans notre gamme de disjoncteurs 16 A, 20 A et 32 A. Chez 123elec, nos conseils sont rédigés par des gens du métier : en cas de doute sur votre installation, faites toujours valider les travaux par un électricien qualifié.
Questions fréquentes sur la norme des prises
Combien de prises peut-on mettre sur un disjoncteur 16 A ?
Un disjoncteur 16 A protège un circuit câblé en 1,5 mm² et peut alimenter jusqu'à 8 prises de courant.
1,5 ou 2,5 mm² pour une prise de courant ?
Le 1,5 mm² avec un disjoncteur 16 A convient pour la plupart des circuits de prises. Le 2,5 mm² avec un disjoncteur 20 A permet d’alimenter plus de prises ou des appareils plus puissants.
À quelle hauteur placer une prise de courant ?
L'axe d'une prise 16 A ou 20 A doit être à au moins 5 cm du sol fini, à 12 cm pour une prise 32 A, et à 1,30 m maximum.
Peut-on mettre une prise au-dessus d'un plan de travail ?
Oui, à condition de la placer hors évier et plaques de cuisson. Seule la prise de hotte fait exception, placée à environ 1,80 m.
Une prise double compte-t-elle pour deux prises ?
Oui. Le décompte se fait socle par socle : une double prise compte pour deux prises et une triple pour trois.
Nos autres dossiers sur la norme électrique
Les règles présentées ici reprennent les exigences généralement appliquées aux installations neuves, rénovations complètes, extensions ou modifications concernées par la norme NF C 15-100. La version applicable peut dépendre de la date de dépôt du permis de construire ou de la déclaration préalable de travaux. En cas de doute, référez-vous au texte officiel applicable à votre projet et faites valider l'installation par un professionnel qualifié.
