La norme électrique et l'éclairage, que dit la NF C 15-100 ?
Tout savoir sur les exigences de la norme NF C 15-100 applicables aux circuits d'éclairage d'une habitation.
En résumé : la norme éclairage NF C 15-100 limite un circuit d'éclairage à 8 points lumineux maximum. Un logement comprenant au moins 2 pièces principales doit disposer d'au moins 2 circuits d'éclairage. Chaque circuit est câblé en 1,5 mm² et protégé par un disjoncteur de 16 A maximum, le plus souvent 10 A en résidentiel. Pour les spots et bandeaux LED, on compte 1 point d'éclairage par tranche de 300 VA dans une même pièce.
La norme électrique et l'éclairage
Les boîtiers DCL et leurs exceptions
La NF C 15-100 encadre les règles relatives aux DCL, dispositifs de connexion luminaire. Tout circuit lumineux doit comprendre un boîtier DCL pour l'alimentation du point d'éclairage. Cependant, il est accepté, dans certaines situations, de raccorder directement le point d'éclairage.
Le raccordement direct est possible lorsque :
- le support présentant le luminaire ne permet pas d'ajouter une boîte DCL, par exemple béton, acier, etc. ;
- l'alimentation terminale de la lampe est apparente ;
- le point d'éclairage est déjà équipé d'un boîtier de raccordement ;
- la surface sur laquelle est installée la lampe ou le dispositif de fixation dispose d'un diamètre inférieur à celui d'une boîte DCL.
Combien de points lumineux par circuit ou par disjoncteur ?
On parle souvent de « points lumineux par disjoncteur », mais la règle de la NF C 15-100 concerne en réalité le nombre de points alimentés par un même circuit d'éclairage. Ce circuit est ensuite protégé au tableau par un disjoncteur.
La règle à retenir : 8 points lumineux maximum par circuit
Le nombre de points d'éclairage alimentés par un même circuit est limité à 8. Au-delà, il faut créer un second circuit d'éclairage. Cette limite s'applique aux points d'éclairage classiques : plafonnier, applique, suspension ou prise commandée dédiée à l'éclairage.
Combien de circuits d'éclairage faut-il dans un logement ?
Pour les logements d'au moins 2 pièces principales, la norme prévoit au moins 2 circuits d'éclairage. L'objectif est d'éviter de se retrouver entièrement dans le noir en cas de coupure d'un circuit. Sur un grand logement, il est conseillé de répartir les points lumineux par zone pour plus de confort.
Qu'est-ce qui compte comme un point lumineux ?
Un point lumineux correspond à un emplacement d'éclairage commandé. Un luminaire équipé de plusieurs lampes, comme un lustre à cinq ampoules, compte pour un seul point lumineux. Les prises commandées servant à l'éclairage entrent également dans le décompte des points du circuit.
Spots et bandeaux LED : la règle des 300 VA
Les spots ou bandeaux lumineux représentent 1 point d'éclairage par tranche de 300 VA. Autrement dit, une rampe de spots ou un bandeau LED n'est pas compté spot par spot, mais par tranche de 300 VA de puissance installée dans une même pièce.
La norme raisonne bien en VA, voltampères, et non en watts. Avec les alimentations LED, les deux valeurs ne sont pas toujours identiques selon le facteur de puissance.
Quel disjoncteur pour un circuit d'éclairage : 10 A ou 16 A ?
Un circuit d'éclairage en 1,5 mm² peut être protégé par un disjoncteur de 16 A maximum. En résidentiel, un disjoncteur 10 A est très souvent utilisé pour l'éclairage, car les puissances des luminaires LED sont aujourd'hui faibles. Le circuit doit aussi être placé sous un dispositif différentiel 30 mA.
| Circuit d'éclairage | Règle / valeur à retenir |
|---|---|
| Section des conducteurs | 1,5 mm² minimum |
| Points lumineux maximum | 8 par circuit |
| Disjoncteur courant en résidentiel | 10 A, soit environ 2 300 W à 230 V |
| Disjoncteur maximum autorisé | 16 A, soit environ 3 680 W à 230 V |
| Spots / bandeaux LED | 1 point par tranche de 300 VA |
À noter : le calibre du disjoncteur reste une limite électrique. La vraie limite à respecter pour le nombre de luminaires reste celle des 8 points par circuit, complétée par la règle des 300 VA pour les spots et bandeaux.
Combien de points d'éclairage prévoir selon les pièces ?
Au-delà du nombre par circuit, la norme impose un minimum de points d'éclairage selon les pièces. Il s'agit d'exigences minimales, à compléter selon vos usages.
| Pièce ou zone | Minimum prévu par la norme |
|---|---|
| Séjour, cuisine, chambre | Au moins 1 point d'éclairage central, équipé d'un boîtier DCL, sans imposer un luminaire au centre du plafond. |
| Salle de bains | Au moins 1 point d'éclairage, dans le respect des volumes et des projections d'eau. |
| Entrée extérieure | 1 point d'éclairage au-dessus de chaque accès. |
| Autres pièces et circulations | Au moins 1 point d'éclairage adapté à l'usage de la pièce ou de la zone. |
Pour la salle de bains, les contraintes liées aux volumes sont détaillées dans notre dossier sur les volumes de la salle de bain.
Où placer les interrupteurs et commandes d'éclairage ?

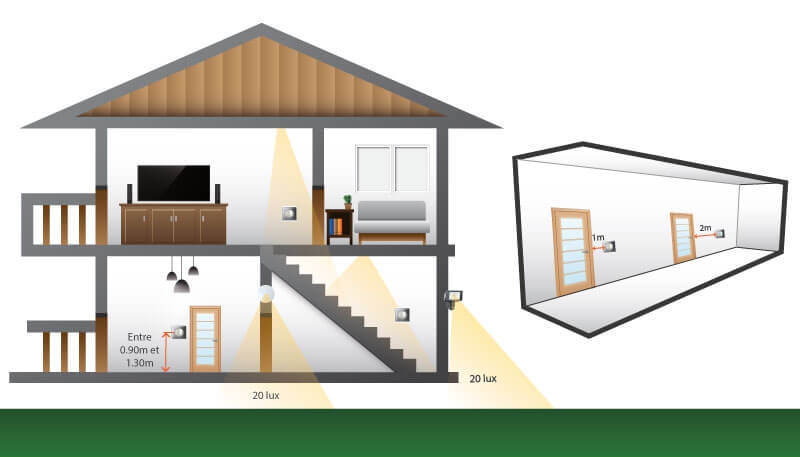

La hauteur des dispositifs de commande
Tous les dispositifs de commande doivent être placés à une hauteur comprise entre 0,90 m et 1,30 m du sol fini. Ils doivent être situés en entrée, à l'intérieur de chaque pièce.
Escaliers, couloirs et cheminements extérieurs
Tout escalier doit comporter un éclairage supprimant toute zone d'ombre. Le dispositif doit être commandé aux différents niveaux desservis.
Concernant les couloirs et allées de circulation, selon que le dispositif de commande est à voyant ou non, il est respectivement placé à 1 m ou 2 m de chaque accès.
Le cheminement extérieur doit comprendre un dispositif d'éclairage assurant une valeur d'éclairement mesurée au sol d'au moins 20 lux. Les dispositifs de commande présents sur les cheminements extérieurs doivent être repérables grâce à un éclairage particulier ou un contraste visuel.
Le conseil 123elec :
Pour les zones de passage comme les couloirs, préférez l'interrupteur automatique ou le détecteur de présence. Minuté, le dispositif s'allume à la détection d'un passage et s'éteint automatiquement.

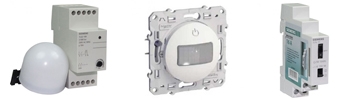

Pour les allées extérieures, vous pouvez opter pour un interrupteur crépusculaire, un détecteur de présence ou une minuterie modulaire.
Le matériel pour vos circuits d'éclairage
Pour réaliser une installation d'éclairage conforme, 123elec réunit le matériel le plus souvent nécessaire : spots LED encastrables, interrupteurs et va-et-vient, télérupteurs et minuteries modulaires, détecteurs de mouvement, disjoncteurs 10 A et 16 A, fils électriques 1,5 mm² et boîtiers DCL pour le raccordement des luminaires. En cas de doute sur votre installation, faites appel à un électricien qualifié.
Questions fréquentes sur la norme éclairage
Combien de lumières peut-on mettre sur un disjoncteur 10 A ?
La limite n'est pas fixée par le disjoncteur mais par le circuit : 8 points lumineux maximum par circuit d'éclairage. Pour les spots et bandeaux, on compte 1 point par tranche de 300 VA.
Combien de spots LED peut-on installer sur un circuit d'éclairage ?
On applique la règle des 300 VA : 1 point d'éclairage par tranche de 300 VA de spots ou bandeaux dans une même pièce, sans dépasser 8 points par circuit.
Comment compter les spots dans le nombre de points lumineux ?
Un luminaire à plusieurs lampes compte pour un seul point. Pour les spots et bandeaux, on retient 1 point par tranche de 300 VA installée dans la pièce.
Quel disjoncteur choisir pour l'éclairage LED ?
Le même que pour tout circuit d'éclairage : 1,5 mm² protégé par un disjoncteur 16 A maximum, le plus souvent 10 A en résidentiel.
Combien de circuits d'éclairage faut-il dans un logement ?
Au moins 2 circuits d'éclairage dès que le logement compte 2 pièces principales. Les grands logements en comptent davantage.
À quelle hauteur placer un interrupteur ?
Entre 0,90 m et 1,30 m du sol fini, en entrée de chaque pièce. Dans les escaliers, une commande est prévue à chaque niveau desservi.
