Comment câbler un tableau électrique ?

Branchement d'un tableau électrique : étapes et conseils

Le branchement d'un tableau électrique est une étape essentielle de toute installation domestique. Ce tableau assure la distribution du courant vers l'ensemble des circuits du logement et garantit la sécurité des occupants. Pour être conforme, il doit respecter la norme NF C 15-100, en vigueur depuis 2002 et régulièrement mise à jour.

Cette norme précise notamment les règles de raccordement, la mise à la terre, et l'emplacement de la GTL (Gaine Technique Logement), qui centralise les arrivées de courants forts et faibles. Dans ce guide, découvrez comment réaliser le branchement d'un tableau électrique pas à pas, les équipements nécessaires et les bonnes pratiques à suivre pour une installation durable et aux normes.

Les étapes essentielles pour brancher un tableau électrique

Fixation de la GTL et du tableau

Avant toute chose, fixez la GTL (gaine technique logement) sur un support stable, à proximité de l'entrée principale ou du compteur. Cette zone, appelée Espace Technique Électrique du Logement (ETEL), doit respecter des dimensions minimales : 600 mm de large, 250 mm de profondeur et une hauteur du sol au plafond.

Pour tout savoir sur la GTL et son rôle dans la conformité électrique, consultez notre article : La GTL et la norme NF C 15-100.

Mise à la terre du tableau électrique

La mise à la terre est indispensable pour éviter tout risque d'électrocution. Reliez la barrette de terre au bornier de terre du tableau à l'aide d'un câble vert/jaune de section adaptée. Vérifiez sa continuité avec un multimètre avant de poursuivre.

Installation des appareillages modulaires

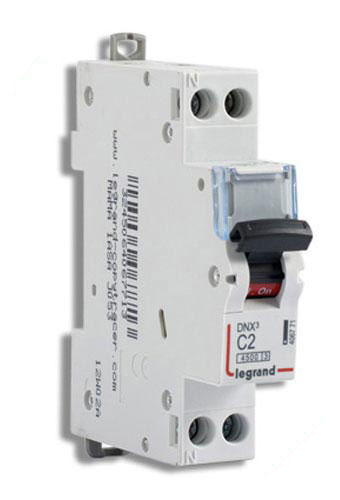

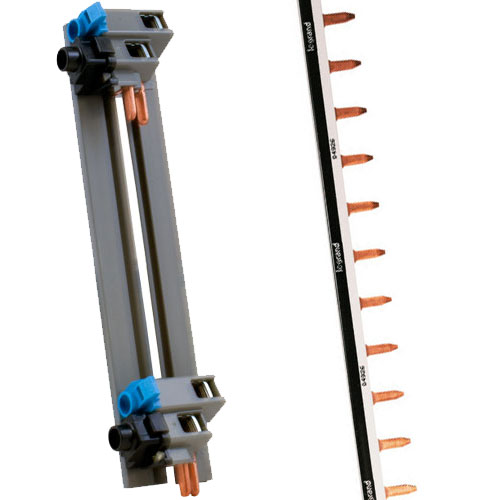

Placez ensuite les interrupteurs différentiels, disjoncteurs et autres modules sur le rail DIN du tableau. Pour un câblage propre, utilisez des peignes d'alimentation horizontaux ou verticaux.

Découvrez comment ajouter un disjoncteur dans un tableau électrique.

Identifier et raccorder les fils : phase, neutre et terre

Avant de raccorder les circuits, il faut identifier chaque conducteur grâce à son code couleur. La norme NF C 15-100 réserve notamment le bleu clair au neutre et le vert-jaune à la terre :

Conducteur	Couleur	Où le raccorder
Phase	rouge, marron ou noir (jamais bleu ni vert-jaune)	borne L du disjoncteur, via le bornier de phase
Neutre	bleu clair (couleur réservée)	borne N, via le bornier de neutre
Terre	vert-jaune (couleur réservée)	bornier de terre

Le neutre est toujours bleu clair et la terre toujours vert-jaune : ces deux couleurs sont exclusives. La phase, elle, peut être rouge, marron ou noire, mais jamais bleue ni vert-jaune. Dans de nombreux tableaux, les borniers de neutre et de phase se situent en partie haute et le bornier de terre en partie basse ; il s'agit d'un agencement fréquent selon le coffret, à vérifier sur votre matériel plutôt que d'une règle figée. Une erreur d'identification, comme un conducteur de phase raccordé sur une mauvaise borne, peut provoquer un défaut dangereux ou un déclenchement des protections : en cas de doute, faites appel à un électricien.

Raccordement des circuits électriques

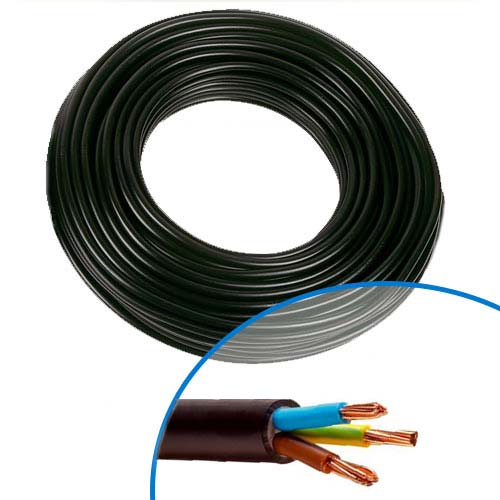

Branchez chaque circuit (éclairage, prises, chauffage, électroménager) sur le disjoncteur correspondant. Respectez les sections de câbles imposées par la norme :

1,5 mm² pour les circuits d'éclairage (disjoncteur 10A)
2,5 mm² pour les circuits de prises (disjoncteur 16 ou 20A)
6 mm² pour la plaque de cuisson (disjoncteur 32A)

Consultez également notre guide sur le schéma de raccordement d'un panneau solaire au tableau électrique.

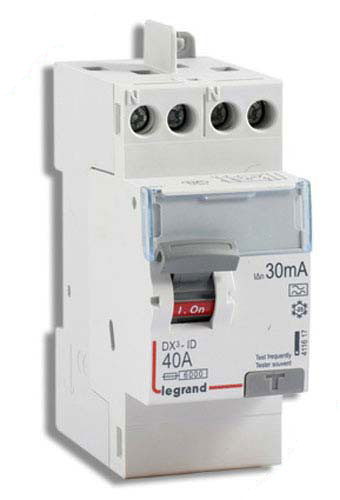

Raccordement des différentiels

Reliez chaque interrupteur différentiel au disjoncteur principal en respectant la phase (rouge) et le neutre (bleu). Les différentiels protègent l'ensemble des circuits contre les fuites de courant.

Respecter le couple de serrage des bornes

Le serrage des bornes doit respecter le couple indiqué par le fabricant du matériel. Un serrage insuffisant peut provoquer un faux contact ou un échauffement ; un serrage excessif peut endommager la borne ou le conducteur. Certains appareillages indiquent le couple directement sur la borne, le couvercle ou la fiche technique du produit : utilisez de préférence un tournevis à couple pour le respecter. Enfin, ne raccordez jamais plus de conducteurs que ce que prévoit la borne : si plusieurs départs doivent être alimentés, passez par un peigne, un bornier ou un répartiteur adapté.

Vérification des serrages et mise sous tension

Avant d'alimenter votre tableau, vérifiez :

le serrage des bornes,
la continuité des circuits,
la bonne répartition des charges.

Ensuite, remettez le courant et testez les disjoncteurs un par un. Si un disjoncteur saute, cela indique une erreur de branchement.

Conseils pour une installation conforme aux normes

Choisir le bon matériel pour votre tableau électrique

Optez pour du matériel de qualité, conforme aux normes NF et CE. Les marques Legrand, Schneider Electric et Siemens sont reconnues pour leur fiabilité.

Choisir la section du câble d'alimentation du tableau

La section du câble qui alimente le tableau depuis le disjoncteur de branchement ne se choisit pas au hasard : elle dépend du calibre du disjoncteur, de la puissance et de la distance. À titre de repère, on retient souvent :

Calibre / intensité	Section cuivre indicative
45 A	10 mm² jusqu'à 22 m
60 A	16 mm² jusqu'à 27 m
90 A	25 mm² jusqu'à 28 m

Autrement dit, 10 mm² peut suffire dans certains cas, mais 16 mm² est souvent requis ou conseillé selon le calibre du disjoncteur de branchement, la puissance souscrite et la longueur du câble. En cas de doute, vérifiez la valeur avec un professionnel.

Respecter les normes électriques en vigueur

La norme NF C 15-100 encadre l'ensemble des installations électriques domestiques en France. Elle garantit la sécurité, la facilité d'entretien et l'évolutivité du réseau. Veillez à :

Installer un dispositif de coupure d'urgence accessible,
Séparer les courants forts et courants faibles,
Prévoir des prises 2P+T 16A dédiées aux équipements de communication dans la GTL.

Foire aux questions sur le branchement d'un tableau électrique

Comment brancher un groupe électrogène sur un tableau électrique ?

Utilisez un inverseur de source pour basculer en toute sécurité entre le réseau EDF et le groupe électrogène. Ce dispositif évite tout retour de courant dangereux.

Comment brancher un panneau solaire sur un tableau électrique ?

Le raccordement se fait via un onduleur relié à un disjoncteur dédié dans le tableau principal. Consultez notre guide complet sur le raccordement d'un kit solaire.

Quelle section de câble pour alimenter un tableau électrique ?

Pour un tableau principal : 10 mm² minimum (selon la puissance du disjoncteur de branchement). Pour un tableau secondaire : 6 mm² pour des distances inférieures à 20 mètres. Cette valeur doit toujours être vérifiée selon le calibre du disjoncteur de branchement, la puissance souscrite et la longueur du câble.

Quelle est la norme pour le câblage d'un tableau électrique ?

C'est la NF C 15-100, qui fixe les règles de protection, de repérage des circuits et de dimensionnement des conducteurs.

Quelle couleur de fil brancher sur la phase, le neutre et la terre ?

Le neutre se raccorde toujours avec un fil bleu clair et la terre avec un fil vert-jaune : ces deux couleurs sont réservées. La phase se branche avec un fil rouge, marron ou noir, mais jamais bleu ni vert-jaune, afin d'éviter toute confusion dangereuse.

Quel couple de serrage respecter dans un tableau électrique ?

Il n'existe pas de valeur universelle : le couple dépend du matériel et figure dans la notice du fabricant, parfois directement sur la borne ou son couvercle. Un serrage trop faible crée un faux contact et un échauffement, un serrage trop fort abîme la borne.

En suivant ces étapes, vous garantissez un branchement sûr et conforme de votre tableau électrique. Respecter la norme NF C 15-100 et choisir du matériel de qualité vous assure une installation durable et évolutive.

Et si vous souhaitez aller plus loin, découvrez comment installer un tableau électrique secondaire pour alimenter une dépendance, un garage ou un atelier.
