Norme GTL : tout savoir sur la norme NF C 15-100
La norme GTL, Gaine Technique Logement, est une exigence essentielle de la norme NF C 15-100 qui encadre les installations électriques domestiques. Elle définit les règles d'aménagement de l'espace électrique du logement afin de garantir sécurité, accessibilité et évolutivité. Découvrez ici les principes, dimensions et équipements à respecter pour une installation GTL conforme.
En résumé : la GTL centralise les équipements électriques et de communication du logement. Elle s’intègre dans l’ETEL, un espace technique de 600 mm de largeur et 250 mm de profondeur minimum. Elle doit permettre l’accès au tableau électrique, au coffret de communication, à la coupure d’urgence et aux prises nécessaires aux équipements de communication.
Pour aller à l'essentiel, voici les principaux points de conformité de la norme GTL à retenir avant d'entrer dans le détail.
| Point de conformité | Règle à retenir |
|---|---|
| Dimensions de l'ETEL | 600 mm de largeur et 250 mm de profondeur minimum pour l'ETEL. |
| Hauteur des organes de manœuvre | Coupure d'urgence accessible entre 0,90 m et 1,80 m du sol. |
| Prise de courant GTL | Au moins une prise avec terre dans l'espace communication. |
| Réserve du tableau | 20 % d'emplacements libres en maison individuelle, 6 modules en collectif. |
| Emplacement | Dans le logement ou un local annexe directement accessible. |
| Obligation | Logements neufs et rénovations totales avec redistribution des cloisons. |
Comprendre la norme GTL et ses implications
Qu'est-ce que la GTL selon la norme NF C 15-100 ?
Définition de la GTL, Gaine Technique Logement
La gaine technique logement regroupe l'ensemble des arrivées électriques et de communication. Elle facilite les interventions de maintenance et les extensions futures. En pratique, c'est la goulotte ou la structure verticale qui centralise, en un seul point du logement, le tableau électrique, le coffret de communication et les arrivées des réseaux. La GTL devient ainsi le cœur de l'installation électrique.
GTL et ETEL : quelle différence ?
La GTL est intégrée dans l'ETEL et correspond à la gaine ou goulotte technique où sont fixés les équipements : tableaux, coffrets, prises. En résumé :
ETEL
Espace global dédié à l'électricité du logement. C’est lui qui porte les dimensions minimales prévues par la norme.
GTL
Gaine ou structure située dans cet espace, regroupant physiquement les équipements électriques et de communication.
Cette distinction est importante car la norme vise d'abord l'ETEL, Espace Technique Électrique du Logement, c'est-à-dire le volume réservé aux équipements de puissance et de communication. La GTL, elle, est la matérialisation de cet espace.
Que dit la norme NF C 15-100 pour la GTL ?
Ce que la norme NF C 15-100 impose
La norme NF C 15-100 précise les règles de conception et d'installation de la GTL afin d'assurer la fiabilité et la sécurité du réseau électrique. Elle impose notamment :
- la séparation des courants forts, électricité, et des courants faibles, télécommunication, réseau, TV ;
- la présence d'un dispositif de coupure d'urgence facilement accessible ;
- des prises dédiées à l'alimentation des équipements de communication ;
- une possibilité d'évolution pour ajouter facilement des circuits ou modules ultérieurement.
Grâce à ces exigences, la GTL devient le cœur de l'installation électrique du logement, centralisant toutes les arrivées et départs des circuits en un seul point.
La GTL est-elle obligatoire ?
Dans le neuf
Oui. La GTL est prescrite pour tous les locaux d'habitation, individuels comme collectifs. Cette obligation s'applique à tous les logements neufs depuis le 27 novembre 2015, date de dépôt du permis de construire.
En rénovation
La GTL n'est exigée qu'en cas de rénovation totale de l'installation avec redistribution des cloisons. Pour des travaux partiels, elle n'est pas imposée, mais reste vivement conseillée.
Quelles dimensions pour une GTL conforme ?
Dimensions et configuration de l'ETEL
L'ETEL désigne l'espace réservé aux équipements électriques et de communication du logement. Ses dimensions minimales sont définies par la norme :
Largeur
600 mm
minimum
Profondeur
250 mm
minimum
Hauteur
Sol au plafond
en référence
La largeur peut être égale à celle de la GTL + 100 mm. Cet espace assure la bonne intégration des tableaux et coffrets, tout en respectant les distances de sécurité. Ces dimensions concernent l'ETEL, le volume technique dans lequel s'inscrit la GTL.
Hauteur du tableau, du disjoncteur et des prises
La norme NF C 15-100 fixe surtout des hauteurs pour les organes de manœuvre, afin qu'ils restent accessibles tout en étant protégés des enfants :
- la manette du disjoncteur d'abonné, qui sert de coupure d'urgence, doit se situer entre 0,90 m et 1,80 m du sol ;
- les manettes des dispositifs de protection du tableau doivent rester accessibles : en pratique entre 0,90 m et 1,80 m lorsque le coffret n'a pas de porte ;
- en logement adapté aux personnes âgées ou handicapées, les commandes se situent entre 0,90 m et 1,30 m, avec une hauteur maximale de 1,30 m.
La règle des 20 % d'emplacements libres
À retenir : en maison individuelle, on retient une réserve de 20 % d’emplacements libres dans le tableau. En logement collectif, cette réserve peut être limitée à 6 modules.
Cette marge permet d’ajouter plus tard un circuit, par exemple pour une borne de recharge ou un nouveau radiateur.
La prise de courant GTL : que prévoit la norme ?
Combien de prises 16A 2P+T prévoir dans la GTL ?
La norme impose la présence d'au moins une prise de courant avec terre dans l'espace du coffret de communication, ou dans un volume attenant. Cette prise alimente les équipements de communication : box de l'opérateur, switch Ethernet, amplificateur. En pratique, prévoyez au minimum une prise avec terre pour le coffret de communication, et souvent deux prises 16A 2P+T protégées par un circuit dédié, selon la configuration retenue et la version de la NF C 15-100 applicable au chantier.
Format, usage et emplacement des prises GTL
Une prise GTL peut prendre deux formes : pré-intégrée dans le support de box, au niveau du coffret de communication, ou bien au format modulaire lorsqu'elle est installée sur une rangée du tableau électrique. La prise modulaire s'utilise comme une prise classique : elle sert à brancher un appareil électrique et s'avère pratique pour un professionnel intervenant sur l'installation.
Retrouvez notre sélection de coffrets de communication pour équiper la partie courants faibles de votre GTL.
Fonctions et emplacement de la GTL dans le logement
Où installer la GTL dans le logement ?
Emplacements autorisés
- à proximité de l'entrée principale ou du garage ;
- dans un emplacement facilement accessible, appelé ETEL ;
- dans le logement ou un local annexe directement accessible.
Emplacements interdits ou déconseillés
La GTL ne doit pas être installée dans un local contenant une baignoire ou une douche. Les WC ne sont pas formellement interdits, mais restent déconseillés pour des raisons d'accessibilité et de praticité.
Arrivée EDF, compteur Linky et GTL : ce qu'il faut savoir
Une question revient souvent : le compteur et le disjoncteur de branchement doivent-ils se trouver dans la GTL ? Il faut distinguer deux normes. Le raccordement au réseau, côté Enedis, relève de la norme NF C 14-100, tandis que la norme NF C 15-100 encadre l'installation électrique intérieure du logement, dont la GTL fait partie.
Selon le type de branchement et l'emplacement du panneau de contrôle, le disjoncteur de branchement peut être intégré ou non à la GTL. Lorsqu'un compteur Linky est posé dans la GTL, les règles de séparation des réseaux et de cheminement des câbles s'appliquent pleinement.
Branchement type 1 ou type 2 : quelle incidence sur la GTL ?
Branchement type 1
Liaison inférieure à 30 mètres. Le compteur et le disjoncteur de branchement sont placés à l'intérieur du logement, souvent dans ou à proximité de la GTL.
Branchement type 2
Liaison supérieure à 30 mètres. Le compteur et le disjoncteur sont installés en limite de propriété, dans un coffret extérieur. Un dispositif de coupure générale doit alors être prévu dans le logement.
Installation de la GTL : étapes et conseils

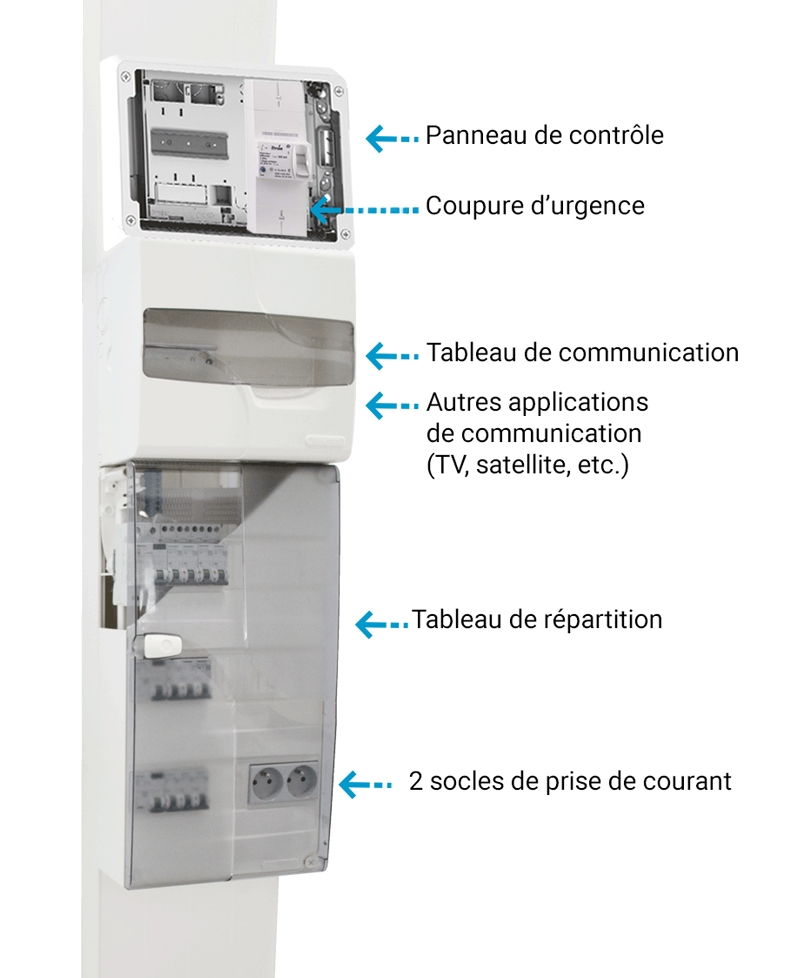

Quels équipements sont imposés dans la GTL ?
La GTL doit contenir les éléments essentiels de l'installation électrique et de communication :
- le tableau de répartition principal ;
- le coffret de communication ;
- le dispositif de coupure d'urgence ;
- une ou deux prises 16A dédiées aux appareils de communication ;
- selon les besoins, les applications TV, satellite, domotique, etc.
Matérialisation et options d'installation

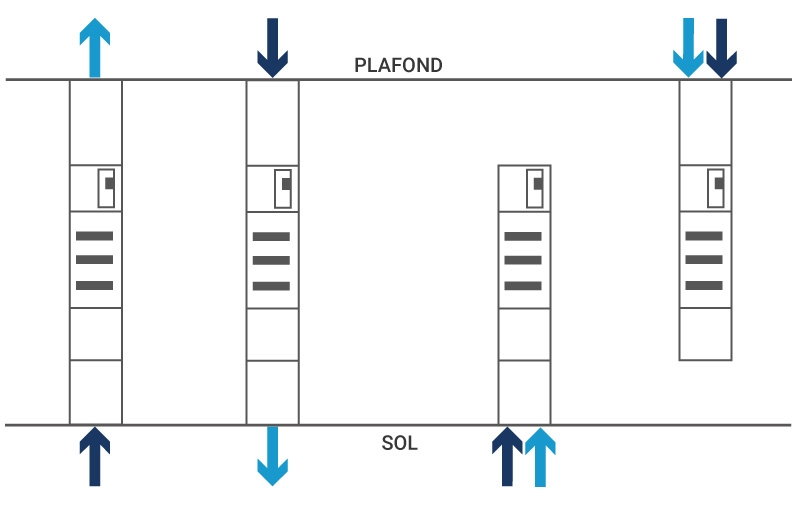

La GTL doit-elle aller du sol au plafond ?
La GTL peut être réalisée selon trois configurations principales :
Sol au plafond
Solution la plus courante, pratique pour les arrivées hautes et basses.
Partie basse
Possible si les câbles arrivent uniquement par le sol.
Partie haute
Possible si les arrivées s'effectuent uniquement par le plafond.
La matérialisation sur toute la hauteur n'est donc pas systématiquement obligatoire : lorsque les arrivées et les départs se font uniquement par le haut ou uniquement par le bas, une GTL en partie haute ou basse peut suffire. Pour une finition propre, on utilise des goulottes GTL équipées de cloisons séparatrices et de couvercles indépendants, qui garantissent la séparation des circuits.
Quel matériau pour le fond de GTL : placo, bois ?
La GTL peut être fixée sur différents supports, y compris une cloison en placo, à condition que la fixation soit solide et durable. Le cas du bois demande plus d'attention : depuis l'amendement A5 de la norme, les matériaux combustibles comme le bois ne sont tolérés que s'ils respectent les exigences de résistance au feu et de cloisonnement. Mieux vaut donc privilégier une goulotte GTL dédiée, conçue pour ces contraintes.
Avantages d'une installation conforme
Sécurité et efficacité énergétique
Une installation conforme améliore la sécurité des occupants grâce à une organisation claire des circuits et une meilleure accessibilité aux dispositifs de protection.
Intervention et extension facilitées
Une GTL bien conçue simplifie l'entretien, le dépannage et l'ajout de nouveaux circuits, par exemple lors d'une rénovation ou de l'installation d'un système domotique.
Le matériel GTL chez 123elec
Respecter la norme GTL et la norme NF C 15-100, c'est garantir la sécurité et la conformité de votre installation électrique tout en préparant l'avenir de votre logement. 123elec vous accompagne avec des kits GTL complets, des goulottes et gaines techniques de logement, et des tableaux électriques adaptés à tous vos besoins.
Pour aller plus loin, découvrez notre tuto vidéo pour apprendre à installer un tableau électrique sur une goulotte GTL.
FAQ sur la norme GTL
Qu'est-ce qu'une GTL ?
La Gaine Technique Logement regroupe en un seul emplacement tous les équipements électriques et de communication du logement.
C'est quoi une prise de courant GTL ?
C'est une prise installée dans la GTL, destinée à alimenter les équipements de communication comme la box internet.
La GTL est-elle obligatoire ?
Oui, dans les logements neufs depuis novembre 2015. En rénovation, elle s'impose uniquement en cas de rénovation totale avec redistribution des cloisons.
Quelles sont les dimensions minimales d'une GTL ?
L'ETEL qui contient la GTL doit présenter une largeur minimale de 600 mm et une profondeur d'au moins 250 mm.
Peut-on réaliser la GTL en bois ?
Les matériaux combustibles, comme le bois, sont tolérés uniquement s'ils respectent les exigences de résistance au feu et de cloisonnement.
Quelle est la différence entre GTL et ETEL ?
L'ETEL désigne l'espace dédié à l'électricité, tandis que la GTL en est la partie technique qui regroupe les équipements principaux.
