Dossier thématique sur les câbles électriques extérieurs

Lorsque vous devez réaliser des raccordements électriques à l'extérieur de votre logement, la question de quel câble électrique choisir peut se poser. 123elec vous propose un dossier thématique sur le sujet.



Quel câble électrique pour l'extérieur ?

Après vous avoir présenté les différentes utilisations des fils et câbles électriques, 123elec vous explique comment installer un câble électrique pour l’extérieur. La pose enterrée est la méthode la plus utilisée pour placer les câbles électriques à l’extérieur de son habitation. Elle peut notamment servir à relier l’alimentation d’une dépendance, à poser les éclairages extérieurs, à alimenter l’électricité d’une piscine ou à brancher le disjoncteur d’abonné au compteur EDF.



Le câble électrique enterré et la norme NF C 15-100

La norme NF C 15-100 fixe plusieurs règles à respecter pour installer un câble électrique enterré :

  • La profondeur : Les câbles électriques doivent se trouver au-moins à 50 cm de la surface. Cette profondeur doit atteindre les 85 cm sous les trottoirs et les voies carrossables (chemin où les voitures peuvent rouler).
  • Le croisement : Les câbles doivent se situer à un minimum de 20 cm d’une autre canalisation (électrique ou non).

Le matériel à utiliser est également soumis à des exigences de la NF C 15-100 :

  • Les câbles isolés (U1000 RGPFV ou U1000 RVFV) s’installent directement dans la terre.
  • Les câbles sans armure et avec une gaine épaisse (U1000-R2V ou u-1000 R12N) doivent être placés dans une gaine TPC rouge ou dans une gaine ICTA pour les conduits de diamètre inférieur à 40 mm.
  • Un grillage avertisseur doit être mis à une distance minimale de 20 cm de la gaine électrique (couleur rouge pour le réseau électrique et couleur verte pour le téléphone, le câble et la fibre).



Comprendre le code couleur des gaines électriques extérieures

Pour bien choisir une gaine électrique extérieure, vous devez également identifier les couleurs. La couleur rouge est associée aux circuits d’électricité. Les gaines bleues sont destinées à la protection de l’eau. Les gaines de couleur verte protègent les réseaux télécom enterrés, dont le téléphone. Enfin, dans les gaines jaunes, vous retrouvez le gaz.



La mise en œuvre

L’installation électrique extérieure est réalisée à partir du tableau de répartition principal du logement.

  • Commencez par réaliser une tranchée de 25 cm de large. Pour respecter la norme NF C 15-100, elle doit avoir une profondeur d’environ 65 cm (sous un jardin) et environ 90 cm (sous une voie carrossable).
  • Déposez 10 cm de sable, tout au fond de la tranchée.
  • Installez par la suite votre gaine ICTA, une gaine TPC ou vos câbles isolés.
  • Remettez 10 cm de sable au-dessus du conduit, puis ajoutez 10 cm de terre.
  • Au-dessus de cette terre, installez un filet avertisseur rouge. Il permet de prévenir la présence de la gaine électrique en cas de nouvelle tranchée.
  • Faites remonter la gaine au-dessus du sol, à l’emplacement de votre futur luminaire.
  • Rebouchez votre trou avec de la terre (30 cm de terre sous une pelouse et 65 cm sous une voie carrossable).

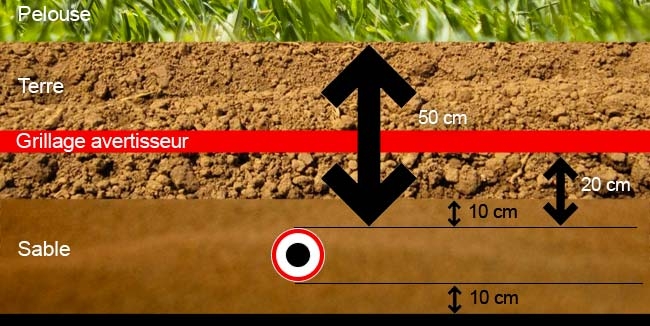

Illustration d’une installation sous une pelouse

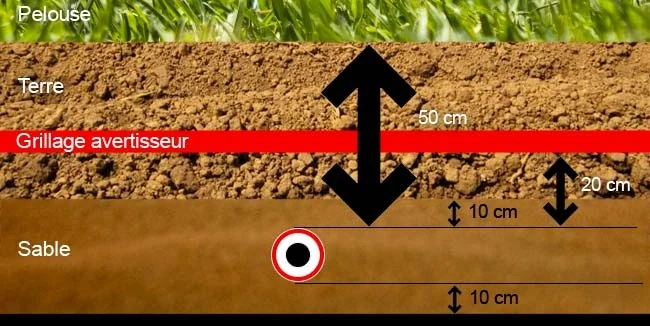

Schéma d'installation d'un câble électrique en extérieur sous une pelouse

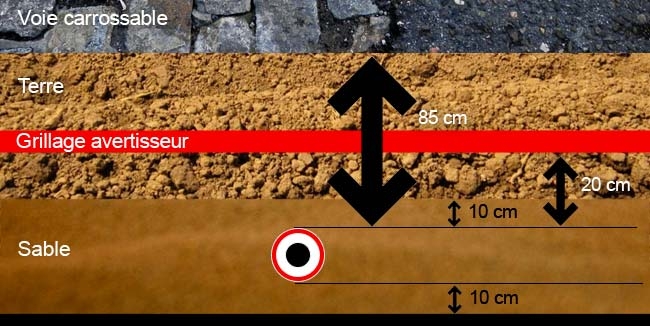

Illustration d’une installation sous une voie carrossable

Schéma d'installation d'un câble électrique en extérieur sous une voie carrossable
