Comment changer un disjoncteur ?

Le disjoncteur est un élément essentiel de votre installation. Il existe différent types de disjoncteurs dont la vocation est de préserver votre circuit et vos appareils, mais aussi de vous protéger en cas de court-circuit. Faisons un point sur cet appareil électrique avant de découvrir comment changer un disjoncteur.

Les différents types de disjoncteurs

Avant tout, faisons un peu plus connaissance avec cet appareil. Sur un tableau électrique, on peut trouver un disjoncteur général, un disjoncteur différentiel et un disjoncteur divisionnaire.
Le disjoncteur général (également appelé disjoncteur principal, disjoncteur de branchement, disjoncteur d'abonné et AGCP) assure la protection des circuits électriques de votre installation, il coupe l'alimentation générale dès lors qu'il détecte une surcharge ou un court-circuit. C'est sa fonction de base. À noter qu'il dispose également d'une fonction différentielle 500mA. C'est le dsijoncteur de branchement qui vous limite la puissance souscrite aurpès de votre fournisseur d'électricité.

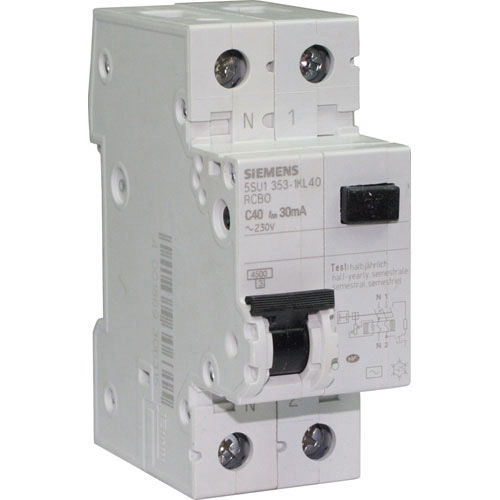

Le disjoncteur différentiel a une double fonction, il combine le rôle d'un interrupteur différentiel et d'un disjoncteur divisionnaire. Il assure ainsi la protection des personnes et des biens matériels. Son déclenchement s'effectue en cas de court-circuit ou de surcharge. Il est souvent utilisé sur un circuit spécialisé, tel que celui d'un congélateur. À noter que dans la plupart des installations électriques domestiques, un interrupteur différentiel est installé en tête de chaque rangée, en amont des appareillages modulaires.

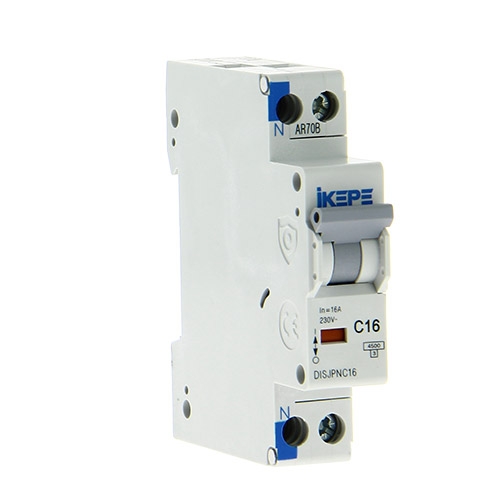

Le disjoncteur divisionnaire, quant à lui, protège chaque circuit, il vient compléter le différentiel. Il va couper toute la ligne devant laquelle il est placé et permet, contrairement au disjoncteur général, de détecter plus facilement la source du problème.

Changer un disjoncteur : comment procéder ?

Changer le disjoncteur d'un tableau électrique, en soi, n'est pas extrêmement complexe. Toutefois, comme pour tous les travaux électriques, cela demande d'être particulièrement vigilant et de bien suivre toutes les étapes.

Veillez avant toute chose à bien choisir le bon disjoncteur. En effet, il existe différentes tensions et calibres.

Il faut tout d'abord couper le courant général. Ensuite, utilisez un vérificateur d'absence de tension pour vous assurer qu'il n'y a plus de tension sur le tableau électrique. Que vous commandiez un disjoncteur Legrand, un disjoncteur Hager ou un appareil de toute autre marque, assurez-vous que l'intensité du nouveau disjoncteur soit bien équivalente à celui que vous remplacez.

Retirez le capot du tableau électrique, selon le type de tableau celui-ci sera vissé ou clipsé. Dévissez ensuite les vis de connexion des câbles du disjoncteur que vous souhaitez changer puis retirez les câbles. Deux câbles se situent au-dessus du disjoncteur, deux autres se trouvent en dessous. Le câble bleu correspond au neutre et le rouge à la phase. Retirez le disjoncteur puis clipsez le à nouveau. Insérez ensuite les quatre câbles un a un en revissant. Le disjoncteur peut être équipé de bornes de connexion auto. Il est souvent relié au différentiel ainsi qu'autres appareillages modulaires via un peigne horizontal, sur les bornes du dessus. Dans ce cas, le peigne d'alimentation se clipse et se déclipse en toute simplicité. Pour retirer des fils sur des bornes auto, il suffit d'appuyer sur la borne avec un tournevis (important de toujours travailler avec des outils isolés) et de retirer le fil.

Réarmez ensuite le disjoncteur général. Puis vous pouvez utiliser à nouveau votre vérificateur d'absence de tension pour vous assurer de la présence du courant. Il ne vous reste plus qu'à enclencher votre disjoncteur divisionnaire.

Vous savez à présent comment changer un disjoncteur, il ne vous reste plus qu'à parcourir notre site pour trouver le disjoncteur de la marque de votre choix, adapté à votre circuit. Par exemple, un 32 A est parfait pour alimenter des plaques de cuisson et un 20 A pour le four.

Pour vous aider à y voir plus clair, voici notre tuto vidéo sur le sujet :
