123elec vous conseille sur les petits travaux électriques. Ce dossier thématique vous explique comment s'effectue le branchement d'un interrupteur, qu'il s'agisse d'un va-et-vient ou d'un simple allumage.

Réponse rapide : un interrupteur simple allumage permet de commander une lampe depuis un seul point, avec généralement une phase et un retour lampe. Un montage va-et-vient permet de commander le même éclairage depuis deux endroits, grâce à deux fils navettes entre les interrupteurs. Si vous voyez 2 fils, il s'agit souvent d'un simple allumage ; avec 3 fils, il s'agit le plus souvent d'un va-et-vient ou d'un interrupteur avec voyant.

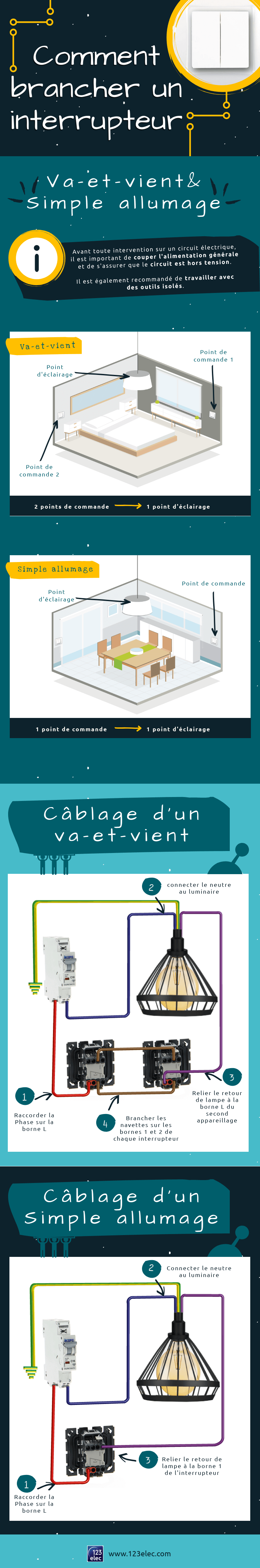

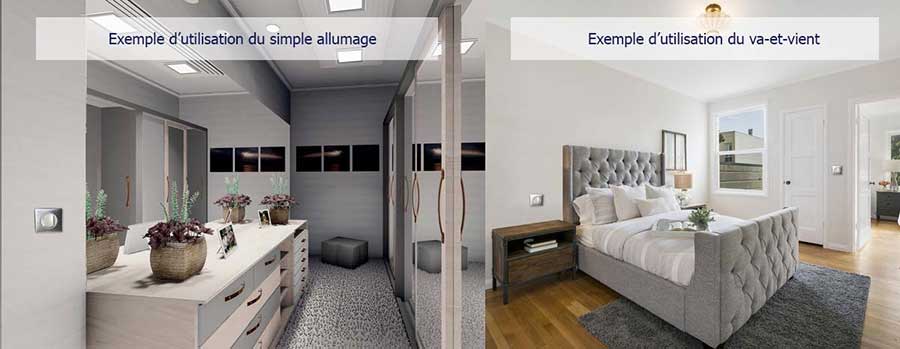

Va-et-vient ou simple allumage : quel branchement choisir ?

Avant de s'intéresser au câblage d'un interrupteur, il peut être intéressant de faire un rappel sur la différence entre va-et-vient et simple allumage.

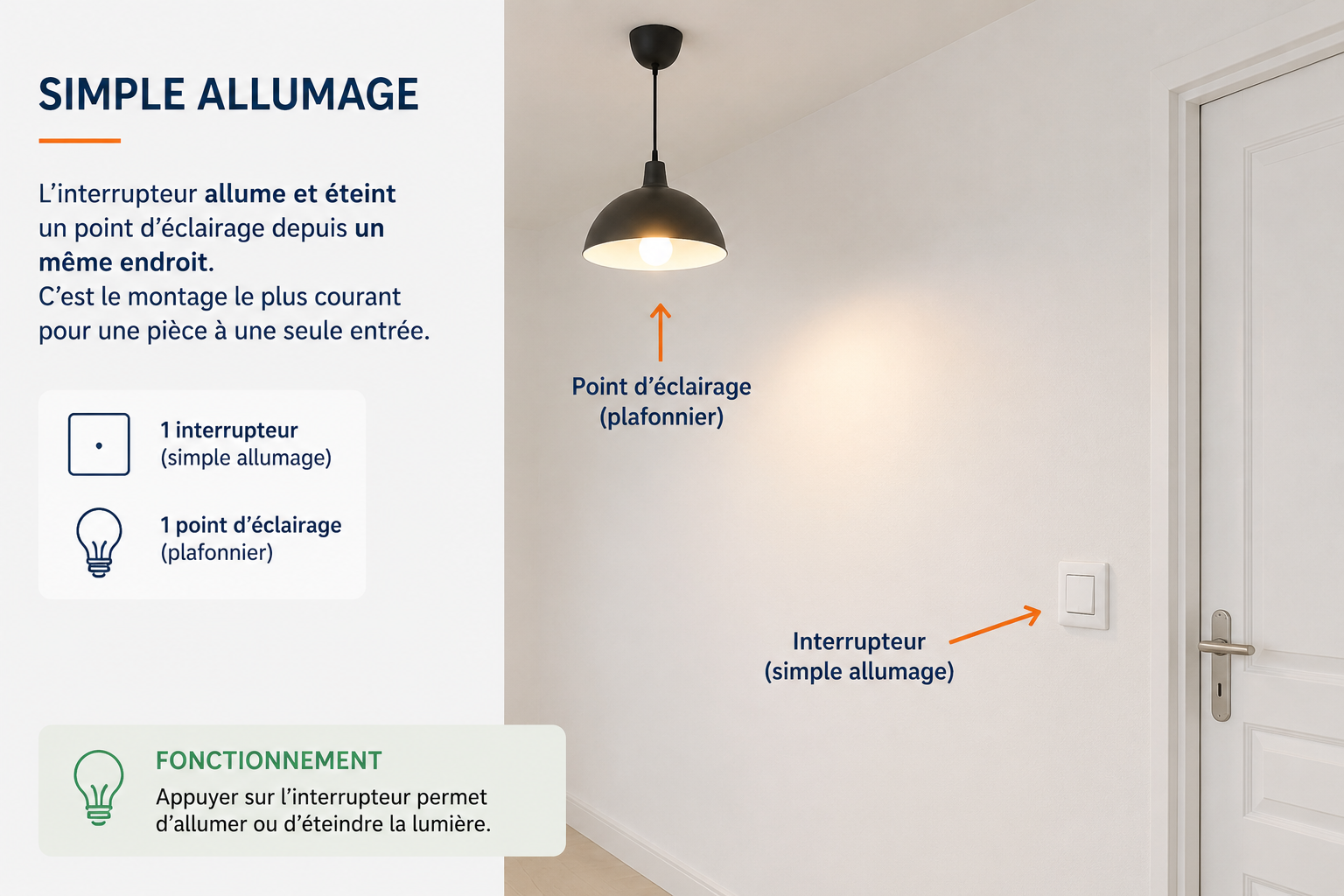

Simple allumage

Lorsque l'interrupteur allume et éteint un point d'éclairage depuis un même endroit, on parle de simple allumage. C'est le montage le plus courant pour une pièce à une seule entrée.

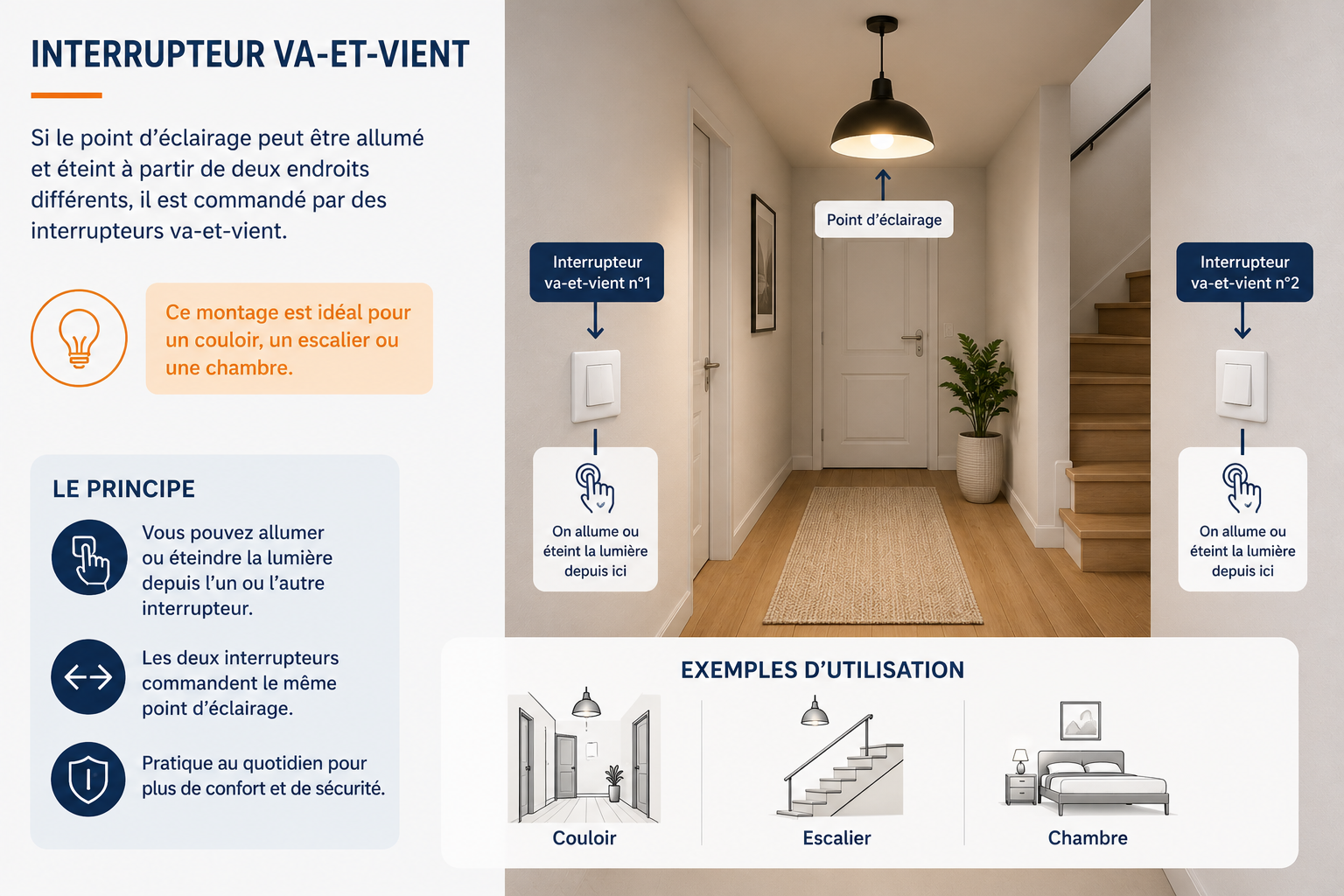

Va-et-vient

Si le point d'éclairage peut être allumé et éteint à partir de deux endroits différents, il est commandé par des interrupteurs va-et-vient. Ce montage est idéal pour un couloir, un escalier ou une chambre.

Les précautions avant de brancher un interrupteur

Sécurité : avant toute intervention sur un circuit électrique, coupez l'alimentation générale et assurez-vous que le circuit est hors tension. Vérifiez systématiquement l'absence de tension à l'aide d'un testeur de tension, ou VAT, avant de toucher le moindre fil. En cas de doute sur votre installation, faites appel à un électricien qualifié.

Pour plus de sécurité, il est également recommandé de travailler avec des outils isolés.

Combien de fils faut-il pour brancher un interrupteur ?

C'est la première question à se poser en ouvrant un interrupteur : le nombre de fils renseigne sur le type de montage. Attention, le neutre ne passe normalement pas par l'interrupteur, il rejoint directement le luminaire.

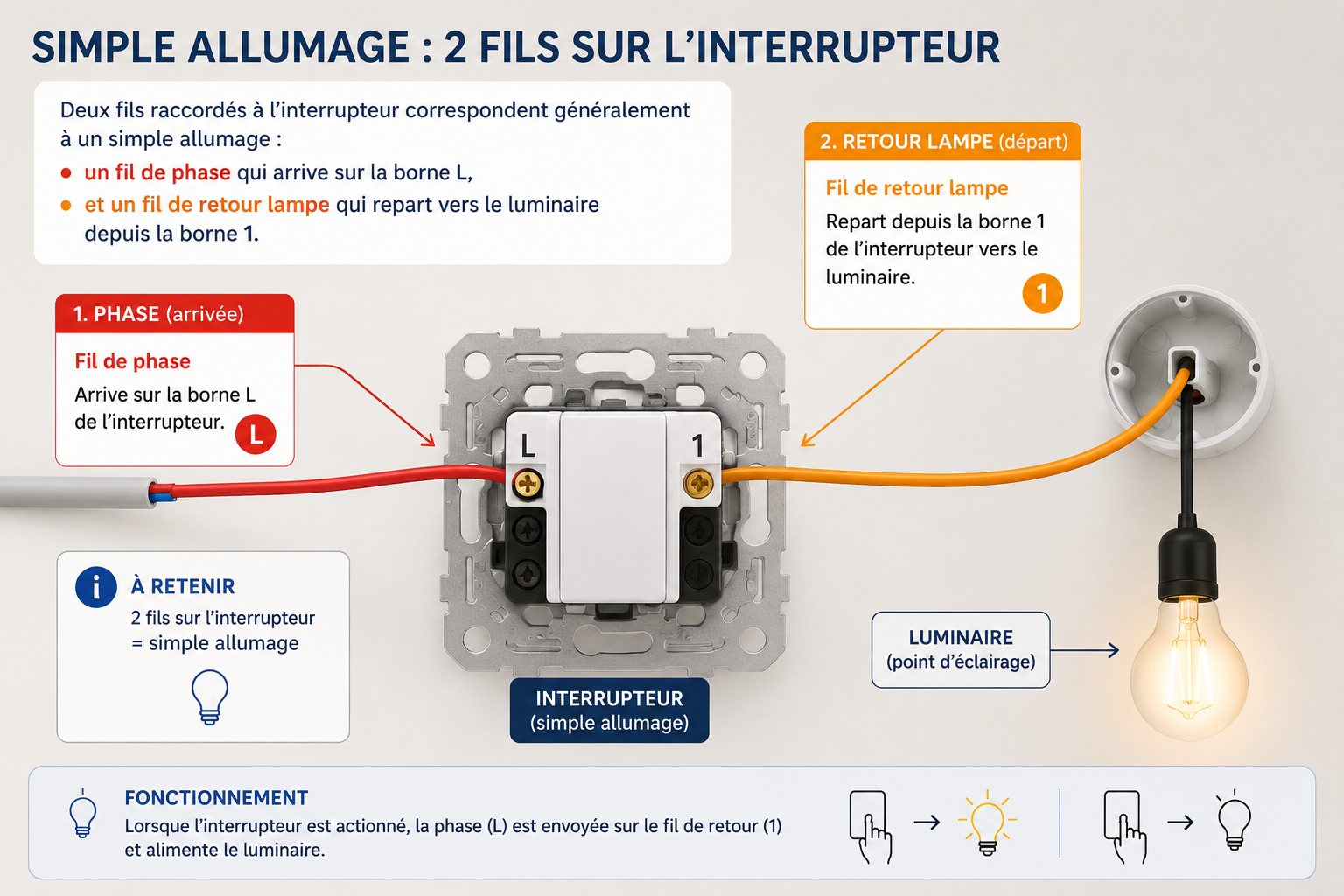

Interrupteur avec 2 fils

Deux fils raccordés à l'interrupteur correspondent généralement à un simple allumage : un fil de phase qui arrive sur la borne L, et un fil de retour lampe qui repart vers le luminaire depuis la borne 1.

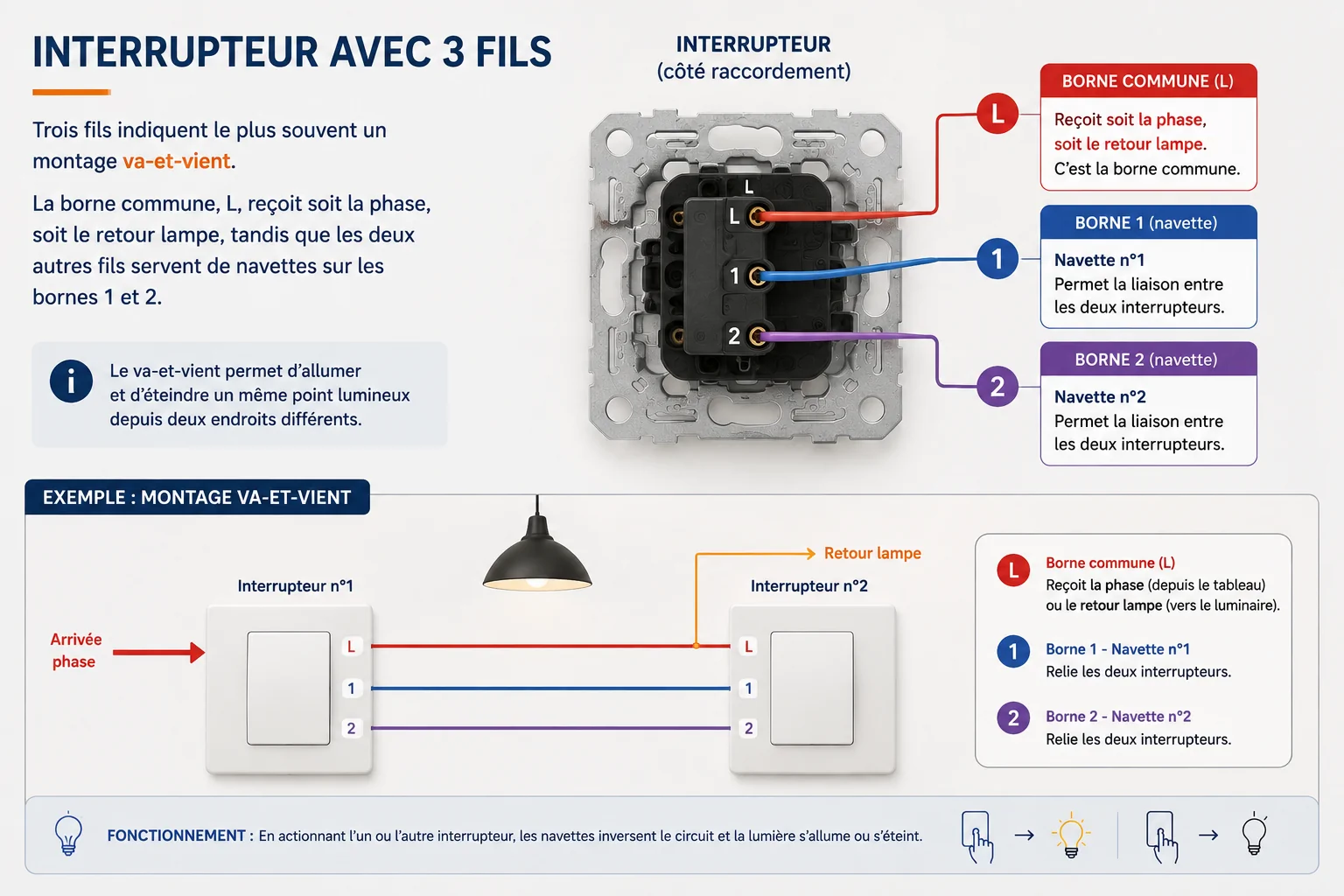

Interrupteur avec 3 fils

Trois fils indiquent le plus souvent un montage va-et-vient. La borne commune, L, reçoit soit la phase, soit le retour lampe, tandis que les deux autres fils servent de navettes sur les bornes 1 et 2.

À retenir : sur certains interrupteurs avec voyant, un conducteur supplémentaire peut être présent pour alimenter le témoin. Il faut alors suivre la notice du fabricant.

Que faire si les couleurs ne correspondent pas ?

Sur une installation ancienne, les couleurs ne suivent pas toujours les repères actuels. Seuls le neutre, bleu clair, et la terre, vert/jaune, sont des couleurs réservées : elles ne doivent jamais servir pour une phase ou une navette. Pour les autres conducteurs, fiez-vous au rôle du fil plutôt qu'à sa couleur, et repérez chaque fil avant de débrancher l'ancien interrupteur. En cas de doute, l'intervention d'un électricien est la solution la plus sûre.

Comment brancher un interrupteur va-et-vient ?

Le principe des navettes

La fonction de va-et-vient est matérialisée par ce qu'on appelle les navettes. Ce sont les fils électriques qui communiquent entre les deux interrupteurs et qui permettent la commutation entre les deux actions, allumer et éteindre. Les deux interrupteurs étant placés à des endroits différents de la pièce, il faut prévoir de tirer ces navettes sur une distance suffisante, au besoin dans une moulure.

Les bornes L, 1 et 2 : à quoi correspondent-elles ?

Borne L

Elle reçoit le fil commun : la phase sur le premier interrupteur, le retour lampe sur le second.

Bornes 1 et 2

Elles reçoivent les deux navettes. L'ordre des deux navettes sur les bornes 1 et 2 n'a pas d'importance.

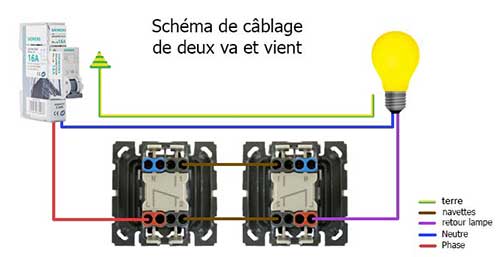

Le branchement étape par étape, 2 interrupteurs

Les raccordements nécessaires au branchement d'un interrupteur va-et-vient :

la phase du disjoncteur dédié au circuit d'éclairage, 10 A ou 16 A, sur la borne L du 1er appareillage ;
le neutre du disjoncteur connecté à la lampe et le retour lampe sur la borne L du 2nd appareillage électrique ;
les navettes sur les bornes 1 et 2 de chaque interrupteur.

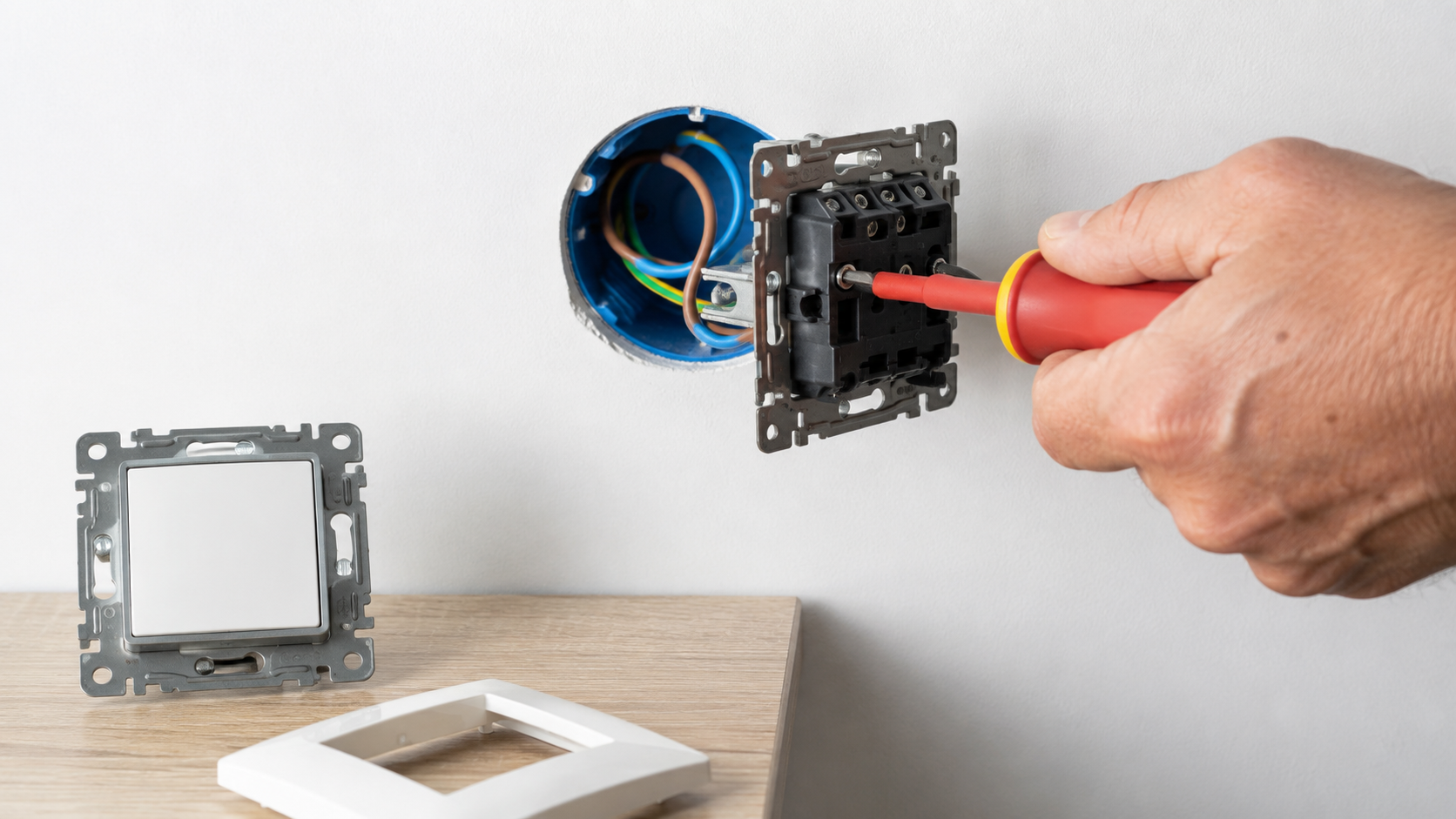

Concrètement, on procède ainsi : repérez les fils, dénudez leur extrémité, raccordez la phase sur la borne L et les deux navettes sur les bornes 1 et 2 du premier interrupteur, puis placez le mécanisme dans la boîte d'encastrement sans coincer les fils. Sur le second interrupteur, ce n'est plus la phase d'arrivée mais le retour lampe, ou phase commandée, qui arrive sur la borne L, les navettes restant sur les bornes 1 et 2. On termine par la plaque de finition, puis on remet sous tension pour tester.

Cas particulier : l'interrupteur va-et-vient avec voyant

Selon les fabricants, on distingue généralement le voyant de repérage, qui aide à localiser l'interrupteur dans le noir, et le voyant témoin, qui indique l'état de l'éclairage. Le raccordement dépend du mécanisme choisi et peut nécessiter un conducteur supplémentaire : il faut donc toujours suivre la notice du fabricant.

Comment brancher un interrupteur en simple allumage ?

Les fils à identifier : phase et retour lampe

Raccorder un interrupteur en simple allumage nécessite trois types de conducteurs : la phase, le neutre et le retour lampe. Mais à l'interrupteur lui-même, seuls deux fils arrivent : la phase et le retour lampe. Le neutre, lui, ne passe pas par l'interrupteur.

Où passe le neutre dans un simple allumage ?

Le neutre rejoint directement le luminaire, en général via une boîte de dérivation, sans transiter par l'interrupteur. L'interrupteur ne fait qu'ouvrir ou fermer le circuit de la phase. C'est pourquoi on ne raccorde jamais le neutre sur un interrupteur simple : seuls la phase et le retour lampe y sont connectés.

Le branchement étape par étape

Le câblage consiste à :

raccordez la phase sur la borne L de l'appareillage électrique ;
connectez le neutre au luminaire ;
reliez le retour lampe à la borne 1 de l'interrupteur.

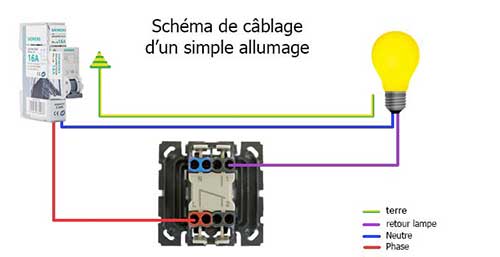

Schéma électrique interrupteur simple allumage

Quelles couleurs de fils pour brancher un interrupteur ?

Sur les schémas récents, la phase est souvent représentée en rouge, les navettes en orange et le retour lampe en violet. En pratique, ces couleurs peuvent varier d'une installation à l'autre. Seules deux couleurs sont strictement réservées par la norme : le neutre doit être bleu clair et la terre vert/jaune. Pour les autres conducteurs, phase, navettes, retour lampe, la couleur est libre, à condition que les fils restent clairement identifiables et cohérents dans toute l'installation. Pour aller plus loin, consultez notre dossier sur la couleur des fils électriques.

Brancher un interrupteur Legrand ou Schneider : quelles différences ?

Le principe de branchement reste le même quelle que soit la marque : identifier la borne commune, raccorder la phase ou le retour lampe sur cette borne, et placer les navettes sur les bornes dédiées. Selon les gammes, les bornes peuvent être nommées L, 1, 2, COM ou signalées par des pictogrammes, et la fixation se fait par vis ou par griffes. Il faut donc toujours se référer au marquage présent sur le mécanisme et à la notice du fabricant. Retrouvez nos gammes d'interrupteurs Legrand et d'interrupteurs Schneider.

Branchement avec boîte de dérivation : ce qu'il faut comprendre

Dans une installation encastrée, les fils ne vont pas toujours directement d'un point à l'autre : ils transitent souvent par une boîte de dérivation. C'est là que la phase se répartit vers l'interrupteur, que le neutre part directement vers le luminaire, et que le retour lampe revient de l'interrupteur vers le point d'éclairage.

Comprendre ce principe explique pourquoi le neutre n'arrive pas sur l'interrupteur, et évite l'erreur courante qui consisterait à vouloir y raccorder phase, neutre et retour lampe ensemble. Nos boîtes de dérivation permettent de loger proprement ces raccordements.

Aller plus loin : double allumage, télérupteur, pose encastrée

Double allumage

Pour commander deux éclairages distincts depuis un même endroit, on utilise un interrupteur double.

Télérupteur

Pour piloter une lampe depuis trois points de commande ou plus, le va-et-vient ne suffit plus : on passe alors à un télérupteur commandé par boutons poussoirs.

Pose encastrée

Pour la pose physique des mécanismes dans le mur, consultez notre article sur l'installation des prises et interrupteurs encastrés.

FAQ : questions fréquentes sur le branchement d'un interrupteur

Pourquoi 3 fils sur un interrupteur ?

Trois fils sur un interrupteur correspondent le plus souvent à un montage va-et-vient. Selon l'emplacement de l'interrupteur dans le circuit, la borne commune reçoit soit la phase, soit le retour lampe, tandis que les deux autres fils servent de navettes sur les bornes 1 et 2.

Comment brancher un interrupteur avec 2 fils ?

Deux fils correspondent à un simple allumage : raccordez la phase sur la borne L et le retour lampe sur la borne 1. Le neutre, lui, va directement au luminaire sans passer par l'interrupteur.

Comment brancher un interrupteur simple allumage ?

Coupez le courant, vérifiez l'absence de tension, puis raccordez la phase sur la borne L et le retour lampe sur la borne 1. Le neutre rejoint le luminaire. Remettez sous tension pour tester.

Le neutre se branche-t-il sur l'interrupteur ?

Non. Sur un interrupteur classique, seuls la phase et le retour lampe, ou les navettes pour un va-et-vient, sont raccordés. Le neutre va directement au point d'éclairage.

Quel disjoncteur pour un circuit d'éclairage avec interrupteur ?

Un circuit d'éclairage se protège avec un disjoncteur dédié de 16 A maximum, souvent 10 A, sur des fils de 1,5 mm². Un même circuit peut alimenter jusqu'à 8 points lumineux.
