Dossier thématique : Boite de dérivation

Indispensable pour la réalisation de raccordements électriques, la boite de dérivation se décline sous 4 types différents. Tout savoir sur la boite de dérivation et les règles à respecter pour installer ce type de matériel électrique, lisez notre dossier thématique sur le sujet.



Boite de dérivation : le regroupement des connexions d’un circuit électrique

123elec vous explique comment placer une boite de dérivation encastrable dans un mur. Mais avant de connaître son installation, nous allons voir ce qu’est une boite de dérivation et quels sont les différents types que l’on rencontre sur le marché.

 Installation d'une boite de dérivation



Qu’est-ce qu’une boite de dérivation ?

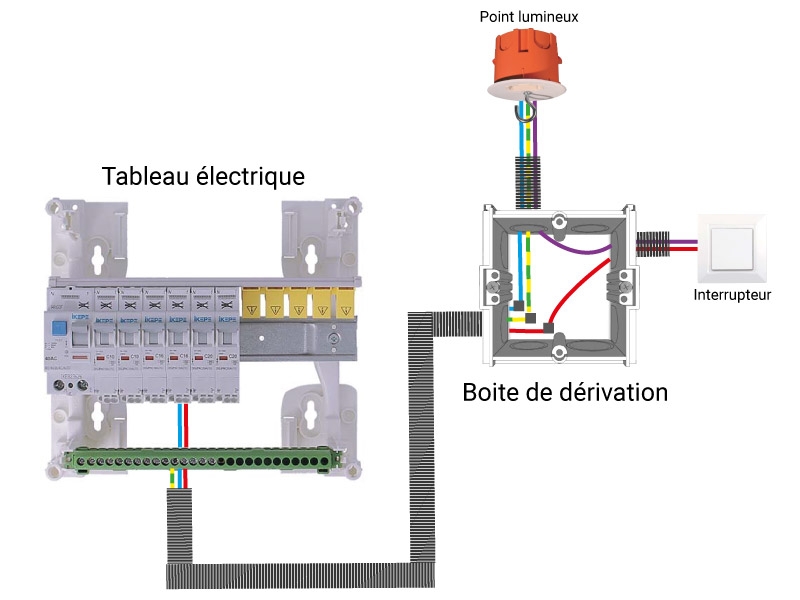

Une boite de dérivation regroupe toutes les connexions d’un circuit électrique. Elle centralise les départs vers les différents appareils électriques. C’est pourquoi elle doit être placée au plus près des installations, en aval du tableau électrique. Une boite de dérivation peut être installée dans les combles, greniers, faux-plafonds ou encastrée dans un mur. Elle doit, cependant, être toujours accessible. Une boite de raccordement est également appelée boitier de dérivation, boite de jonction ou encore boite de connexion.





Les différents types de boite

Selon les travaux électriques que vous réalisez, la boite de dérivation nécessaire diffère. Chaque modèle possède ses propres particularités et correspond à des utilisations particulières.

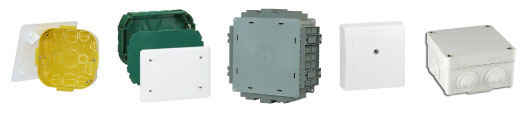

  • Boite de dérivation encastrable : il peut s’agir d’une boite de dérivation placo (pour cloison sèche), d’une boite étanche à l’air ou d’une boite de dérivation à sceller (pour maçonnerie).

  • Boite de dérivation pour combles : elle peut également être installée dans des faux-plafond et des planchers techniques. Ce type de boite de dérivation est principalement utilisé pour réaliser une pieuvre électrique.

  • Boite de dérivation en saillie : boite de dérivation à fixer directement au mur pour réaliser une installation électrique apparente.

  • Boite de dérivation étanche : boite de dérivation utilisée pour des raccordements électriques extérieurs, ou dans une pièce humide, qui nécessitent une protection contre la poussière et l’eau.

Boite de dérivation, les différents types





Comment installer une boite de dérivation encastrable ?

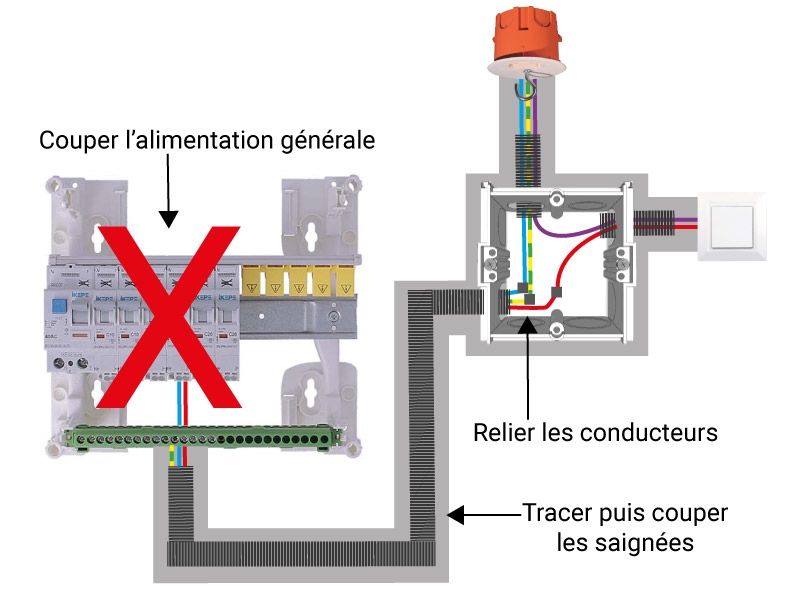

  • Étape 1 : Pour éviter tous risques d’électrocution et travailler dans de bonnes conditions, il est nécessaire de couper l’alimentation générale.
  • Étape 2 : Pour une rénovation, il faut, au préalable, tracer les saignées ainsi que l’emplacement de la boite de dérivation. Ensuite, couper les saignées à l’aide d’une scie circulaire et les creuser avec un trépan.
  • Étape 3 : Placer les gaines électriques au sein de la boite de dérivation en les insérant de quelques centimètres. Mettre du plâtre dans la cavité prévue pour la boite de dérivation, puis positionner la boite de connexion au bord de la cloison. Sceller la boite en remplissant les espaces vides avec du plâtre.
  • Étape 4 : Relier les conducteurs, à l’intérieur de la boite de dérivation, à l’aide de bornes de connexion. Pour gagner du temps et disposer de connexions durables, utiliser des bornes de connexion auto de la marque Wago, plus couramment appelées bornes Wago.
  • Étape 5 : Enlever le surplus de plâtre avec le tranchant d’une truelle. Avant de garnir les saignées, il est préférable de tester le circuit électrique.

Comment installer une boite de dérivation ?

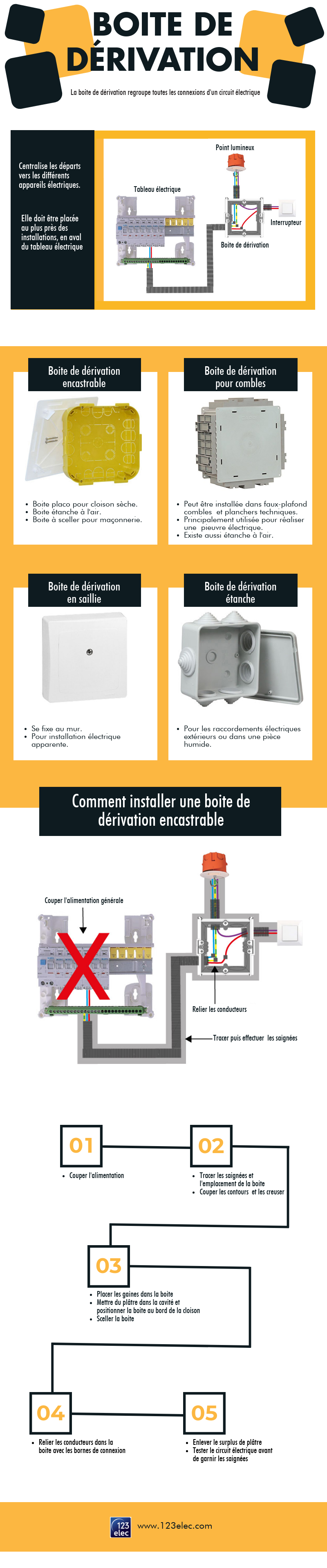

Infographie sur comment poser une boite de dérivation

Comment poser une boite de dérivation ? Explications à travers une Infographie !



Les solutions 123elec

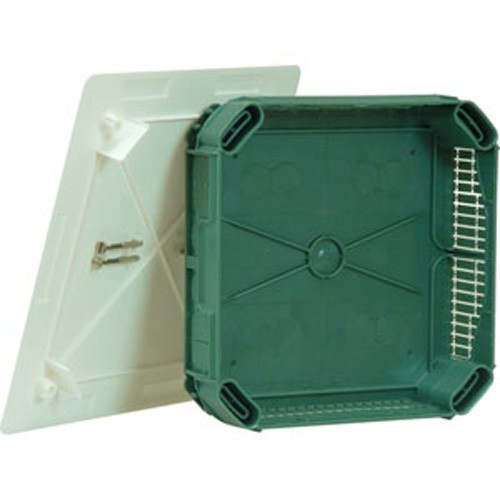

Boite de dérivation pour maçonnerie
Legrand 089271

Boite de dérivation pour maçonnerie Legrand

    Boite de dérivation

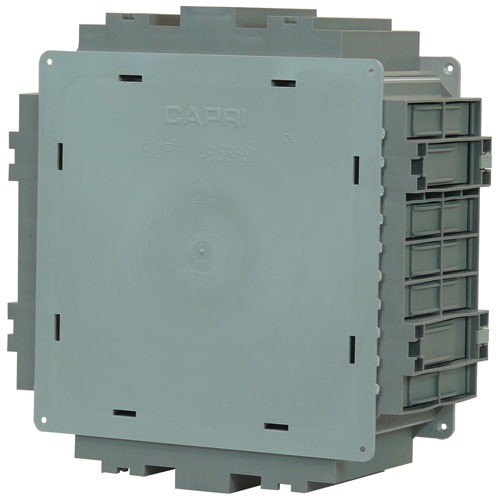

    pour combles complète CAPRI

  Boite de dérivation pour combles CAPRI

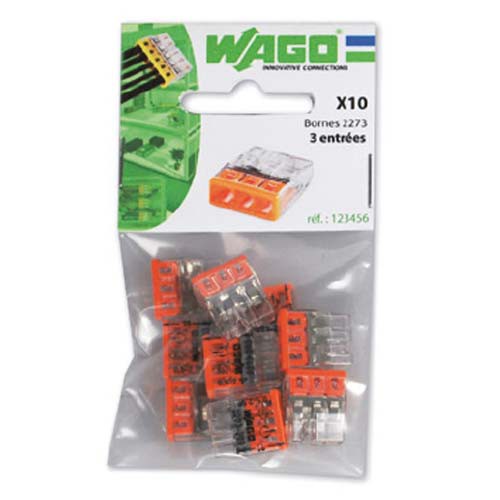

    Wago Sachet de 10 mini-bornes
