Comment utiliser un multimètre ?
Comment utiliser un multimètre ?
Vous pensez débuter un chantier en électricité ? Que ce soit pour du petit bricolage ou des travaux plus importants, l'utilisation d'appareils de mesure dont le multimètre est essentielle. Mais quel est son rôle ? Découvrez ici ce qu'est un multimètre, ce qu'il vous apporte et comment l'utiliser.
En résumé, pour utiliser un multimètre :
- Branchez le cordon noir sur la borne COM ;
- Branchez le cordon rouge sur la borne adaptée à la mesure : VΩmA pour la tension, la résistance, la continuité et les faibles courants ; 10A uniquement pour une mesure de courant plus élevé ;
- Choisissez la fonction avec la molette : tension, intensité, résistance ou continuité ;
- Réglez le calibre juste au-dessus de la valeur attendue, si votre multimètre n'est pas à calibrage automatique ;
- Mesurez la tension sous tension, mais la résistance et la continuité uniquement hors tension.
Qu'est-ce qu'un multimètre ?
Un multimètre est un appareil de mesure utilisé lorsque l'on fait du bricolage et des travaux plus ou moins importants, notamment en électricité.
Que ce soit un multimètre de poche ou non, il est indispensable d'en posséder un dans votre mallette à outils.
Le multimètre peut jouer plusieurs rôles en un seul appareil : voltmètre pour mesurer la tension, ampèremètre pour mesurer l'intensité et ohmmètre pour mesurer la résistance.
Que peut-on mesurer avec un multimètre ?
Selon les modèles, un multimètre permet d'effectuer différentes mesures utiles en électricité :
| Grandeur | Fonction | Unité | Exemple |
|---|---|---|---|
| Tension | Voltmètre | Volt, V | Pile, batterie, prise |
| Intensité | Ampèremètre | Ampère, A | Courant consommé par un appareil |
| Résistance | Ohmmètre | Ohm, Ω | Composant, résistance |
| Continuité | Test sonore, bip | Symbole sonore | Fil, fusible, interrupteur |
Multimètre analogique ou numérique : quelles différences ?
Multimètre analogique
De moins en moins utilisé avec l'essor des appareils numériques, il comporte des aiguilles et un cadran. Les aiguilles indiquent la mesure prise par l'utilisateur.

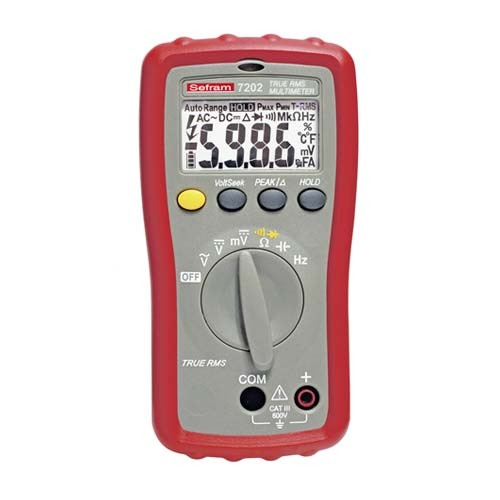

Multimètre numérique
Il affiche les mesures sous forme digitale. Plus simple à lire, précis et efficace, c'est aujourd'hui le modèle le plus courant pour un particulier.
Comprendre les symboles, les bornes et le calibre d'un multimètre
Avant de réaliser la moindre mesure, prenez quelques instants pour vous familiariser avec le cadran : c'est ce qui rend ensuite chaque manipulation simple et sûre.
Les principaux symboles du multimètre
| Symbole | Signification |
|---|---|
| V⎓ | Tension continue : pile, batterie, alimentation. |
| V~ | Tension alternative : prise et circuit domestique. |
| A | Intensité, en continu ou alternatif selon le mode choisi. |
| Ω | Résistance, en ohms. |
| Symbole sonore | Test de continuité : l'appareil émet un bip si le courant passe. |
| Symbole diode | Test de diode, présent sur la plupart des modèles. |
À quoi servent les bornes COM, VΩmA et 10A ?
COM
Borne commune où se branche toujours le cordon noir, quelle que soit la mesure.
VΩmA
Borne du cordon rouge utilisée pour mesurer la tension, la résistance, la continuité et les faibles courants.
10A
Borne réservée à certaines mesures de courant plus élevé, uniquement dans la limite indiquée sur l'appareil.
Comment choisir le bon calibre ?
Le calibre correspond à la valeur maximale que l'appareil peut lire sur une position. En cas de doute, commencez toujours par le calibre le plus élevé, puis descendez progressivement pour affiner la lecture. Si votre multimètre est à calibrage automatique, il ajuste lui-même le calibre : vous n'avez qu'à choisir la fonction.
Avant de mesurer : brancher et régler le multimètre
Prenons ici l'exemple d'un multimètre numérique car ce sont les modèles les plus utilisés de nos jours. La manipulation reste à peu près la même avec une version analogique, seul le mode de lecture diffère.

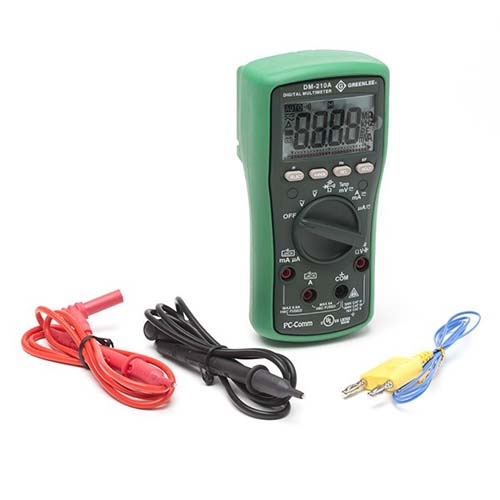

Le multimètre est toujours équipé de deux cordons, un rouge et un noir, avec des pointes aux extrémités. Il présente plusieurs fonctions pour mesurer la tension, l'intensité, la résistance et la continuité.
Branchez le cordon noir dans la borne COM et le cordon rouge dans la borne adaptée selon la mesure souhaitée. Il suffit ensuite de tourner la molette vers la fonction désirée. Avec un modèle numérique, l'indicateur de mesure est affiché sur l'écran digital.
Les précautions de sécurité à connaître
- Vérifiez que les cordons et les pointes sont en bon état ;
- Branchez toujours le cordon rouge sur la borne correspondant à la mesure ;
- Mesurez la résistance et la continuité uniquement hors tension ;
- Soyez particulièrement prudent sur le 230 V d'une installation domestique ;
- Ne mesurez jamais une intensité comme une tension : un mauvais réglage peut provoquer un court-circuit.
Comment mesurer une tension avec un multimètre ?
La mesure de tension se fait toujours en plaçant les deux pointes en parallèle, c'est-à-dire de part et d'autre du composant ou aux bornes de la source à mesurer. Le cordon noir reste sur COM, le rouge sur VΩmA.
Tension continue
Placez la molette sur V⎓. Pour une batterie 12 V, choisissez par exemple le calibre 20 V si votre appareil est manuel. Posez la pointe rouge sur le pôle positif et la pointe noire sur le pôle négatif.
Tension alternative
Placez la molette sur V~ et choisissez un calibre supérieur à 230 V si le calibrage est manuel. La mesure d'une prise se fait sous tension : redoublez de prudence.
Exemple : mesurer la tension d'une batterie 12 V
Pour mesurer la tension d'une batterie auto ou moto de 12 V, branchez le multimètre sur la fonction « voltmètre / courant continu ». Si votre appareil possède un calibrage, choisissez la valeur 20. Ensuite, mettez la pointe métallique du cordon rouge sur le pôle positif et celle du cordon noir sur le pôle négatif.
Valeurs indicatives : une batterie 12 V correctement chargée affiche généralement autour de 12,6 à 12,8 V au repos. Moteur tournant, la tension monte souvent autour de 13,8 à 14,4 V, car l'alternateur recharge la batterie.
Une tension nettement inférieure à environ 12,4 V au repos peut indiquer une batterie déchargée ou fatiguée.
Comment mesurer l'intensité avec un multimètre ?
La mesure d'intensité est différente des autres : le multimètre doit être branché en série, c'est-à-dire intercalé dans le circuit pour que le courant le traverse réellement. On ouvre donc le circuit et on insère l'appareil entre les deux points.
Attention : ne placez jamais les pointes du multimètre en parallèle sur une source de tension lorsque l'appareil est réglé sur A. Cela peut provoquer un court-circuit et endommager le multimètre.
Placez la molette sur la position A, en continu ou alternatif selon le cas. Branchez le cordon rouge sur la borne adaptée : mA pour les faibles courants, 10A pour une mesure de courant plus élevé. En cas de doute sur l'ordre de grandeur, commencez par la borne 10A.
Pour mesurer le courant consommé par un appareil sans ouvrir le circuit, une pince ampèremétrique est souvent plus pratique et plus sûre, en particulier en électricité domestique.
Comment mesurer une résistance avec un multimètre ?
Placez la molette sur la position Ω. La mesure de résistance se fait uniquement hors tension : le circuit ou le composant doit être débranché, sans quoi la mesure est faussée et l'appareil peut être endommagé. Posez ensuite une pointe à chaque extrémité du composant à tester et lisez la valeur en ohms.
Une valeur proche de 0 Ω indique un très bon passage du courant ; une valeur élevée traduit une forte résistance ; un affichage OL ou 1 signale un circuit ouvert ou un dépassement du calibre choisi.
Comment tester la continuité avec un multimètre ?
Placez la molette sur le symbole sonore. Le test de continuité vérifie si le courant peut circuler d'un point à un autre : si c'est le cas, l'appareil émet généralement un bip et affiche une valeur faible, souvent proche de 0 Ω selon le multimètre.
On l'utilise par exemple pour vérifier un fil, savoir s'il est coupé, un fusible, bon ou hors service, ou un interrupteur, contact établi ou non. Comme pour la résistance, le test se fait toujours hors tension. Nos guides détaillent d'ailleurs comment tester un interrupteur, tester un disjoncteur ou tester un interrupteur différentiel au multimètre.
Quel multimètre utiliser selon vos besoins ?
Usage domestique occasionnel
Un multimètre numérique simple, idéalement à calibrage automatique, suffit largement pour vérifier une pile, une batterie ou une prise.
Installation électrique fixe
Choisissez un multimètre avec une catégorie de sécurité adaptée à l'environnement de mesure, par exemple CAT III pour une installation fixe.
Multimètre, VAT ou pince ampèremétrique : à chaque besoin son outil
- le multimètre mesure tension, résistance, continuité et petits courants selon le modèle ;
- le VAT, vérificateur d'absence de tension, sert à confirmer qu'un circuit est bien hors tension avant d'intervenir ;
- la pince ampèremétrique mesure un courant sans ouvrir le circuit.
Questions fréquentes sur l'utilisation d'un multimètre
Comment utiliser un multimètre en ohmmètre ?
Placez la molette sur la position Ω, hors tension, puis posez une pointe à chaque extrémité du composant. La valeur s'affiche en ohms.
Comment tester une batterie avec un multimètre ?
Réglez le multimètre sur la tension continue, V⎓, calibre 20 pour du 12 V, pointe rouge sur le + et pointe noire sur le -. Une batterie 12 V chargée affiche environ 12,6 à 12,8 V au repos.
Comment tester une prise de courant avec un multimètre ?
Placez la molette sur la tension alternative, V~, calibre supérieur à 230 V. La mesure se fait sous tension : manipulez les pointes avec prudence.
Que signifie OL, 1 ou une valeur négative sur l'écran ?
OL ou 1 indique un dépassement du calibre ou un circuit ouvert. Une valeur négative en tension continue signifie simplement que les pointes sont inversées.
Multimètre analogique ou numérique : lequel choisir ?
Pour un particulier, le multimètre numérique est plus simple à lire et plus précis. Le modèle analogique reste apprécié pour suivre une valeur qui varie, mais il est moins courant.
