  2. SCHNEIDER Acti9 iC60N Disjoncteur 2A 4P courbe C 50kA 230V - A9F74402
  • SCHNEIDER Acti9 iC60N Disjoncteur 2A 4P courbe C 50kA 230V - A9F74402_x000D_
  • SCHNEIDER Acti9 iC60N Disjoncteur 2A 4P courbe C 50kA 230V - A9F74402_x000D_

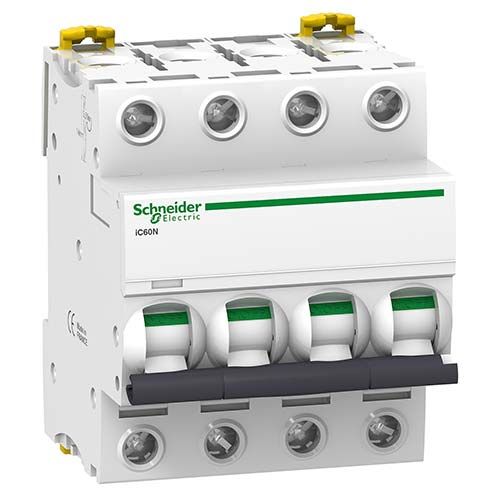

SCHNEIDER Acti9 iC60N Disjoncteur 2A 4P courbe C 50kA 230V - A9F74402

  • Réf. 123Elec : SCHA9F74402
  • Réf. Fabricant : A9F74402
SCHNEIDER
84,00 €  TTC
70,00 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 2A 4P courbe C 50kA 230V - A9F74402
Ce disjoncteur magnétothermique interrompt l'alimentation électrique de vos biens lors d'une détection d'un dysfonctionnement sur les circuits.
  • Ce disjoncteur possède un calibre très spécifique : 2A, pour répondre à des besoins très précis.
  • Il est spécialement développé pour répondre aux normes du secteur industriel et du grand tertiaire.
  • La manette de man½uvre de ce disjoncteur Schneider vous indique, selon sa position, l'état du circuit : fermé ou ouvert.
Fiche e-catalogue disjoncteur 2A 4P courbe C Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 4 pôles
  • Nombre de pôles protégés : 4
  • Courant assigné : 2 A
  • Largeur en nombre de module : 4
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :
     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
     - 50 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 50 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 50 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 25 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :
     - Catégorie A se conformer à EN 60947-2
     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :
     - Oui se conformer à EN 60898-1
     - Oui se conformer à EN 60947-2
     - Oui se conformer à IEC 60898-1
     - Oui se conformer à CEI 60947-2
  • Normes : EN 60898-1 / CEI 60947-2 / EN 60947-2 / IEC 60898-1

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :
     - 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
     - 50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
     - 50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
     - 25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
     - 50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
     - 25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
     - 50 kA 100 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz
     - 50 kA 100 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz
     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
     - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC
     - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC
  • Classe de limitation :
     - 3 se conformer à EN 60898-1
     - 3 se conformer à IEC 60898-1
  • [Ui] tension d'isolement :
     - 500 V CA 50/60 Hz se conformer à EN 60947-2
     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :
     - 6 kV se conformer à EN 60947-2
     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 8
  • Hauteur : 85mm
  • Largeur : 72mm
  • Profondeur : 78,5mm
  • Type de raccordement :
     - Borne de connexion (haut ou bas) 1...25 mm² rigide
     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques tels que les VMC, sonnettes, gestionnaires d'énergie ou autres appareillages modulaires

Conseil 123elec: Pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.


Fiche e-catalogue Schneider :
Schneider réf.SCHA9F74402


Retrouvez toute la gamme de produits fiables et pratiques de la marque Schneider à prix 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9
Gencode EAN 3606480080432
Marque SCHNEIDER
NF Oui
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9F74402
Intensité 2A
Type de courbe Courbe C
Pouvoir de coupure 50kA
Type de connexion A vis
Nombre de pôles Quadriphasé 4P
Emprise (en nombre de modules) 4
Tension 400V CA
Nombre d'unité de vente 1
