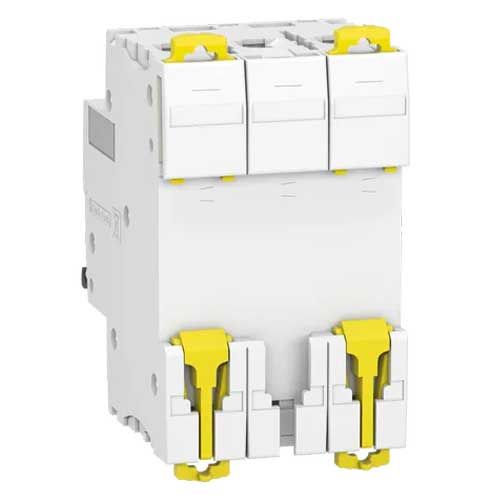

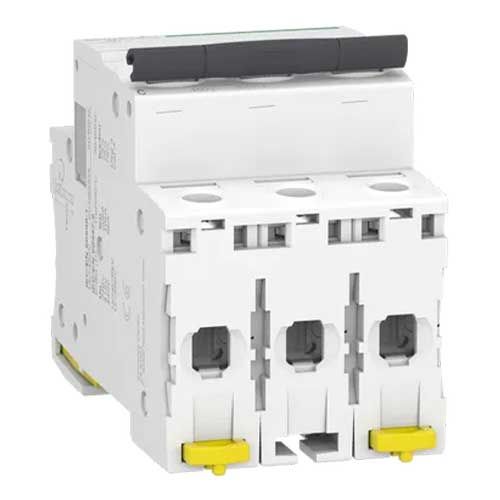

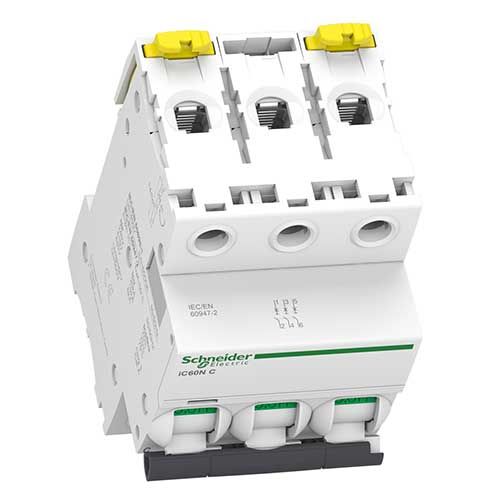

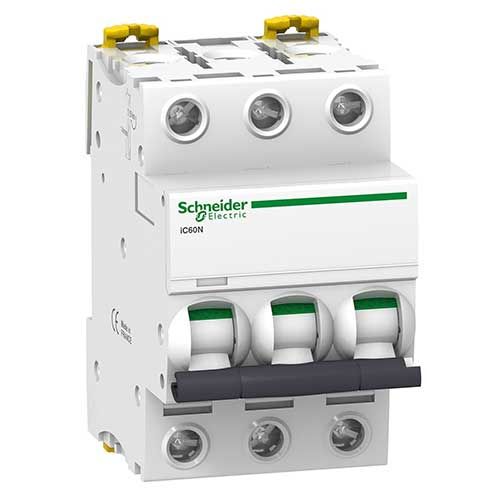

SCHNEIDER Acti9 iC60N Disjoncteur 25A 3P courbe C 10kA 230V EU - A9F74325

  • Réf. 123Elec : SCHA9F74325
  • Réf. Fabricant : A9F74325
SCHNEIDER
184,70 €  TTC
153,92 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 25A 3P courbe C 10kA 230V EU - A9F74325
Ce disjoncteur permet de détecter à la fois les surcharges de courant et la présence de court-circuit. C'est une mesure de protection essentielle pour sécuriser votre matériel électrique.
  • Conçu spécialement pour le secteur industriel et du grand tertiaire, ce disjoncteur Schneider Acti9 iC60N assure une protection maximale sur vos circuits électrique. De plus, il peut être monté dans tous les tableaux électriques d'Europe.
  • L'état de ce disjoncteur Schneider est facilement détectable grâce à la position des manettes : si les leviers sont levés, le circuit est sous tension.
  • Les blocs différentiels Vigi iC60 Europe en option* sont dédiés à la protection des personnes. En effet, un d'eux peut être ajouté à ce disjoncteur électrique 25A pour vous garantir une protection optimale.
Fiche e-catalogue disjoncteur 25A 3P courbe C Schneider EuropeÀ savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77325).Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau. Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.

  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3 pôles
  • Nombre de pôles protégés : 3
  • Courant assigné : 25 A
  • Largeur en nombre de module : 3
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :
     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
     - 10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :
     - Catégorie A se conformer à EN 60947-2
     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :
     - Oui se conformer à EN 60898-1
     - Oui se conformer à EN 60947-2
     - Oui se conformer à IEC 60898-1
     - Oui se conformer à CEI 60947-2
  • Normes : EN 60947-2 / EN 60898-1 / CEI 60947-2 / IEC 60898-1

Infos complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :
     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz
     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz
     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
     - 10 kA 100 % se conformer à CEI 60947-2 - 125...180 V CC
     - 10 kA 100 % se conformer à EN 60947-2 - 125...180 V CC
  • Classe de limitation :
     - 3 se conformer à EN 60898-1
     - 3 se conformer à IEC 60898-1
  • [Ui] tension d'isolement :
     - 500 V CA 50/60 Hz se conformer à EN 60947-2
     - 500 V AC 50/60 Hz se conformer à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs :
     - 6 kV se conformer à EN 60947-2
     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 78,5 mm
  • Type de raccordement :
     - Borne de connexion (haut ou bas) 1...25 mm² rigide
     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques tels le chauffage électrique de 5750W max, plancher chauffant à accumulation 3400W

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :
Fiche technique Schneider réf.SCHA9F74325

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur.

Schneider, c'est la marque reconnue pour la qualité et la fiabilité de ses produits.

Dossier thématique :
Quel disjoncteur choisir selon la nature des circuits ?

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F74325
Gencode EAN 3606480079672
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 25A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Triphasé 3P
Emprise (en nombre de modules) 3
Tension 400V CA
Nombre d'unité de vente 1
Application du produit Gamme européenne
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
