Interrupteur différentiel type A : rôle, fonctionnement et différence avec le type AC

L’interrupteur différentiel type A est un élément indispensable du tableau électrique. Il protège les occupants d’un logement contre les risques d’électrocution en détectant les fuites de courant dans l’installation électrique.

Selon la norme NF C 15-100, certains circuits spécifiques doivent obligatoirement être protégés par un différentiel type A, notamment les plaques de cuisson, les lave-linge ou encore les bornes de recharge pour véhicules électriques.

Dans ce guide, découvrez le fonctionnement du différentiel type A, ses différences avec le type AC, les circuits concernés et comment choisir le bon appareil pour votre tableau électrique.

Qu’est-ce qu’un interrupteur différentiel type A ?

Définition du différentiel type A

Un interrupteur différentiel type A est un dispositif de protection qui coupe automatiquement l’électricité lorsqu’il détecte une fuite de courant vers la terre.

Ces fuites de courant peuvent être provoquées par :

un défaut d’isolement
un appareil électrique défectueux
un contact accidentel avec un conducteur

Lorsque le courant de fuite dépasse 30 mA, le dispositif différentiel coupe immédiatement l’alimentation pour éviter tout risque d’électrocution.

Comment fonctionne un différentiel ?

Le dispositif différentiel compare en permanence :

le courant qui entre dans le circuit
le courant qui en sort

Si une différence est détectée (appelée courant résiduel), cela signifie qu’une partie du courant s’échappe vers la terre. Le différentiel déclenche alors instantanément la coupure du circuit.

Ce système permet de protéger efficacement les personnes contre les risques électriques.

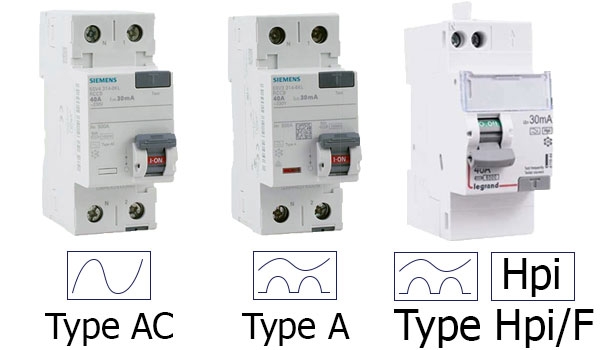

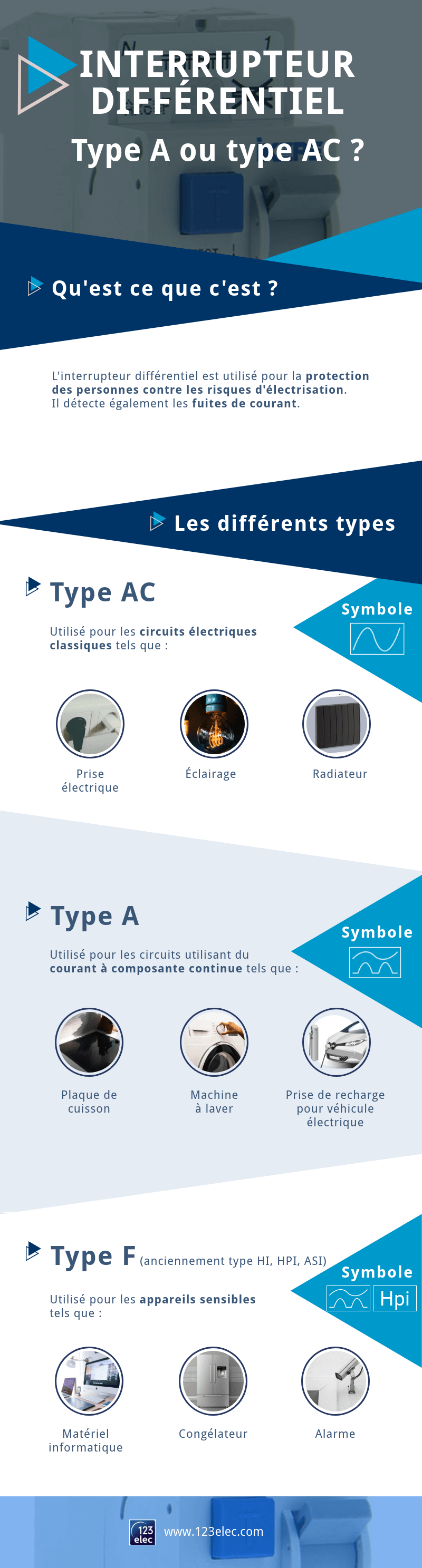

Différence entre différentiel type A et type AC

Tous les interrupteurs différentiels ne fonctionnent pas de la même manière. Les deux principaux types utilisés dans les installations domestiques sont le type A et le type AC.

Différentiel type AC

Le différentiel type AC détecte uniquement les fuites de courant alternatif.

Il est généralement utilisé pour protéger :

l’éclairage
les prises de courant
les circuits classiques de la maison

Différentiel type A

Le différentiel type A, quant à lui, détecte :

les courants alternatifs
les courants continus pulsés

Ces courants sont produits par certains équipements électroniques modernes.

C’est pourquoi il est obligatoire pour protéger certains circuits spécifiques.

Tableau comparatif type A vs type AC

Type de differentiel	Courants détectés	Utilisation
Type AC	Courant alternatif	Circuits classiques
Type A	Courant alternatif + courant continu pulsé	Electroménager et équipements électroniques

Quels circuits doivent être protégés par un différentiel type A ?

La norme NF C 15-100 impose l’utilisation d’un interrupteur différentiel type A pour certains circuits spécifiques.

Ces circuits alimentent des appareils pouvant générer des composantes continues dans le courant électrique.

Plaques de cuisson

Les plaques de cuisson électriques ou à induction doivent obligatoirement être protégées par un différentiel type A.

Ces équipements utilisent des composants électroniques qui peuvent générer des courants continus pulsés.

Lave-linge

Le lave-linge est également un appareil nécessitant une protection par interrupteur différentiel type A.

Les variateurs électroniques présents dans ces appareils peuvent produire des courants particuliers que le type AC ne détecte pas correctement.

Borne de recharge pour véhicule électrique

Les bornes de recharge pour véhicules électriques nécessitent également une protection adaptée.

Selon les installations, un différentiel type A peut être utilisé avec des dispositifs complémentaires.

Différence entre interrupteur différentiel et disjoncteur différentiel

Il est fréquent de confondre interrupteur différentiel et disjoncteur différentiel.

Pourtant, ces deux dispositifs n’ont pas exactement le même rôle.

Rôle de l’interrupteur différentiel

L’interrupteur différentiel protège uniquement les personnes.

Il détecte les fuites de courant et coupe l’alimentation électrique.

En revanche, il ne protège pas contre les surcharges ou les courts-circuits.

Ces protections sont assurées par les disjoncteurs divisionnaires.

Rôle du disjoncteur différentiel

Le disjoncteur différentiel combine deux fonctions :

protection différentielle
protection contre les surcharges et courts-circuits

Il protège donc à la fois :

les personnes
l’installation électrique

Comment choisir son interrupteur différentiel type A ?

Plusieurs critères doivent être pris en compte pour choisir le bon différentiel type A.

La sensibilité : 30 mA

Dans les installations domestiques, la sensibilité standard est 30 mA.

Ce seuil permet de protéger efficacement les personnes contre les risques d’électrocution.

Le calibre : 40 A ou 63 A

Le calibre indique l’intensité maximale que peut supporter l’interrupteur différentiel.

Les modèles les plus courants sont :

40 A
63 A

Le choix dépend de la puissance des circuits protégés.

Le nombre de circuits protégés

Un interrupteur différentiel peut protéger plusieurs circuits.

La norme NF C 15-100 recommande généralement un maximum de 8 circuits par différentiel pour garantir une bonne répartition des charges.

Installation d’un différentiel type A dans un tableau électrique

L’interrupteur différentiel type A est installé directement dans le tableau électrique, en tête de rangée.

Il protège ensuite les différents disjoncteurs divisionnaires placés en aval.

Nombre de différentiels dans un tableau

La norme NF C 15-100 impose un nombre minimum d’interrupteurs différentiels selon la surface du logement.

Par exemple :

logement < 35 m² : minimum 2 différentiels
logement > 100 m² : au moins 3 différentiels

Cette organisation permet de limiter les coupures électriques en cas de défaut.

Organisation du tableau électrique

Dans un tableau électrique classique :

1️⃣ l’alimentation arrive sur l’interrupteur différentiel

2️⃣ celui-ci alimente plusieurs disjoncteurs divisionnaires

3️⃣ chaque disjoncteur protège un circuit spécifique

Cette architecture garantit une installation électrique sécurisée et conforme à la norme NF C 15-100.

Découvrez nos interrupteurs différentiels type A

Pour sécuriser votre installation électrique, retrouvez sur 123elec une large sélection d’interrupteurs différentiels type A adaptés à tous les tableaux électriques.

Vous trouverez notamment :

des interrupteurs différentiels 40A et 63A
des modèles 30 mA
les grandes marques du matériel électrique

Nos produits sont compatibles avec les tableaux électriques modulaires et répondent aux exigences des installations domestiques.

Questions fréquentes sur le différentiel type A

Quelle différence entre type A et type AC ?

Le différentiel type AC détecte uniquement les courants alternatifs, tandis que le type A détecte également les courants continus pulsés produits par certains appareils électroniques.

Pourquoi le lave-linge doit être protégé par un type A ?

Le lave-linge utilise des composants électroniques qui peuvent générer des courants spécifiques. Le différentiel type A permet de détecter ces anomalies.

Peut-on remplacer un différentiel type AC par un type A ?

Oui. Un type A peut remplacer un type AC, car il détecte plus de types de défauts électriques.

Combien de circuits sous un différentiel ?

La norme NF C 15-100 recommande généralement un maximum de 8 circuits par interrupteur différentiel.
