Comment tester un disjoncteur différentiel ?

Comme tout DDR (dispositif différentiel à courant résiduel), le disjoncteur différentiel est un élément de votre tableau électrique tout à fait essentiel. S’il semble dysfonctionner, il est préférable de réaliser un test afin de vous assurer que votre logement est parfaitement protégé.

Quel est le rôle du disjoncteur différentiel ?

Pour comprendre l’intérêt du test de cet élément, il est fondamental de comprendre le rôle qu’il joue dans votre installation électrique.

Le disjoncteur différentiel protège les biens et les personnes. Il présente un seuil de déclenchement différentiel et une protection magnétothermique. De ce fait, dès lors qu’il détecte un courant de fuite, un court-circuit, ou une surcharge électrique, il se déclenche.

Aussi, veiller à son bon fonctionnement est essentiel pour protéger votre bien et ses occupants.

Tester un disjoncteur différentiel : comment ça marche ?

Avant de faire le test, vous devez veiller à ce que vos équipements les plus sensibles soient éteints à l’image des ordinateurs, télévisions, etc.

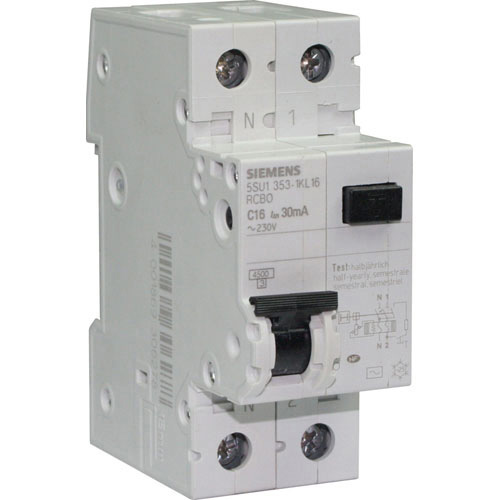

La procédure est extrêmement simple. Sur votre disjoncteur différentiel, vous trouverez un bouton sur lequel se situe un T. Il vous suffit d’appuyer dessus. Si la manette de votre DDR s’abaisse, c’est que la fonction différentielle ainsi que la partie mécanique sont en parfait état de marche. Dans le cas contraire, cela signifie que vous devez le changer.

En cas de bon fonctionnement, relevez simplement la manette. Ce test doit être réalisé idéalement une fois par mois.

Tester le disjoncteur principal

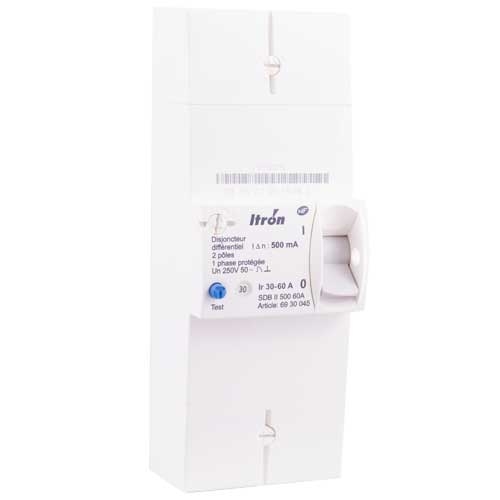

Puisque vous testez votre disjoncteur différentiel, pourquoi ne pas en profiter pour tester en même temps le disjoncteur principal qui, lui aussi, a une fonction importante au sein de votre installation électrique. Il est également doté d’un bouton de test, appuyez dessus. Il doit, lui aussi, s’abaisser s’il fonctionne parfaitement.

Comment changer votre disjoncteur différentiel ?

Si votre test n’est pas concluant, vous pouvez faire appel à un électricien pour remplacer l'appareillage. Vous pouvez aussi réaliser cette opération par vous-même.

Il vous suffit de dévisser le boîtier de protection de votre tableau électrique. Dans un second temps, dévissez et retirez les peignes de raccordement. Enlevez le disjoncteur différentiel du rail DIN du tableau puis replacez-le nouveau et réalisez l’opération inverse. Naturellement, nous vous rappelons que cette opération doit être effectuée uniquement lorsque le courant est coupé sur le disjoncteur principal de votre logement et qu’une vérification d’absence de tension ait été réalisée.

Bien choisir votre disjoncteur différentiel

Si vous devez changer appareillage, veillez à le remplacer par un différentiel de puissance égale. Sur 123elec, nous vous proposons des disjoncteurs différentiels de 10A, 16A, 20A, 32A et 40A, avec une sensibilité de 30mA. Retrouvez des DDRs des marques Eaton, Siemens ou encore Hager, des appareillages de qualité pour la sécurité de votre installation.

Lorsque vous avez installé votre nouveau disjoncteur différentiel, réalisez de suite un test pour vous assurer qu’il fonctionne cette fois parfaitement.

A noter que l'on teste uniquement la partie de détection différentielle et le fonctionnement mécanique de la manette mais en aucun cas la partie magnéto thermique de l'appareillage. Cependant, si cette partie ne fonctionne pas, le disjoncteur en général ne se relève pas ou n’est plus passant.
