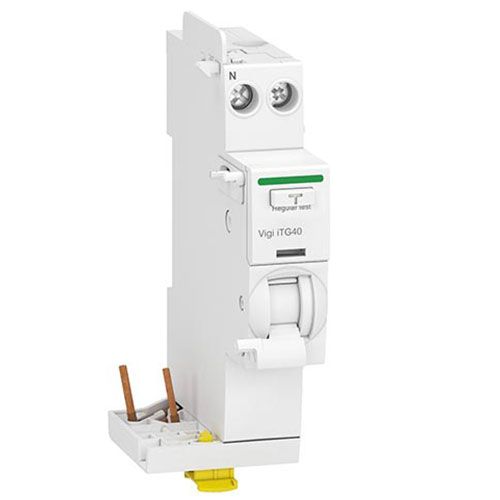

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 1P+N 25A 30mA type A SI - A9Y14625

Informations techniques de ce bloc différentiel Schneider :

• Gamme : Acti 9
• Nom de l'appareil : Vigi iTG40
• Fonction de base : blocs différentiels Vigi
• Couleur : blanc
• Compatibilité de gamme : Acti9 Acti9 iDT40
• Nombre de pôles : 1P+N
• Position du pôle neutre : gauche
• Courant assigné : 25A
• Protection du différentiel : 30mA
• Type de différentiel : Type A-SI (Super Immunisé)
• Type de réseau : CA
• Temporisation : instantanée
• Position de l'appareillage dans l'installation : groupe d'arrivées
• Fréquence : 50 Hz
• [Ue] tension assignée d'emploi : 230V CA 50Hz
• Normes : EN/CEI 61009-2-1
• Certification produit : CE
• Label : NF
• Degrés de protection :  - IP20 se conformer à CEI 60529  - IP40 (boîtier modulaire) se conformer à CEI 60529
• Degrés de pollution : 3 se conformer à EN/CEI 61009-2-1
• Pas de 9 mm : 2

Données complémentaires de ce bloc différentiel Schneider :

• Technologie différentiel : indépendant de la tension
• [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 61009-2-1
• Bouton test pour vérifier le bon fonctionnement du dispositif
• Endurance mécanique : 20000 cycles
• Durée de vie électrique : 10000 cycles
• Indication de tension : signalisation de défaut

Informations relatives à l'installation :

• Mode d'installation : encliquetable
• Support de montage : rail DIN
• Connexion électrique du disjoncteur : connecteur
• Compatibilité répartiteur, peigne, jeu de barres : bas
• Hauteur : 91mm
• Largeur : 36mm
• Profondeur : 74mm
• Type de raccordement :  - Borne du type à cage haut 1...16 mm² rigide  - Borne du type à cage haut 1...10 mm² souple
• Longueur de dénudage des fils : 14 mm pour haut de connexion
• Couple de serrage : 2 N.m haut
• Température de fonctionnement : -5 à 60 °C
• Températur ambiante de stockage : -40 à 85 °C

Domaines d'applications :

• Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
• Assure la protection des personnes et des équipements contre les électrocutions par contacts directs et indirects

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :
Schneider réf n°A9Y14625
