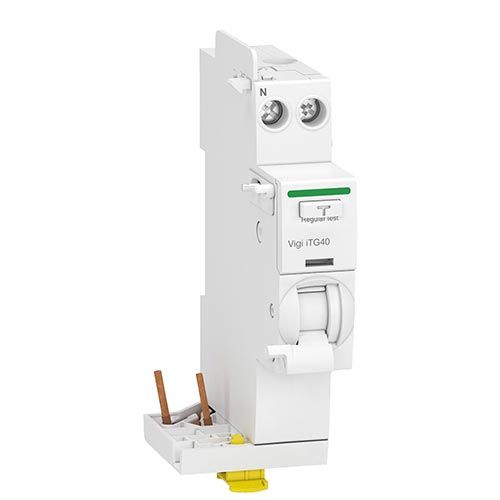

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 1P+N 25A 300mA type A SI - A9Y15625

  • Réf. 123Elec : SCHA9Y15625
  • Réf. Fabricant : A9Y15625
SCHNEIDER
106,50 €  TTC
88,75 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 Vigi iTG40 Bloc différentiel tête de groupe 1P+N 25A 300mA type A SI - A9Y15625

Grâce à ce bloc différentiel Schneider vous ajoutez la protection des personnes à votre disjoncteur tête de groupe contre les électrisations par contacts directs et indirects.

  • Puisque le départ de ce bloc différentiel Schneider 25A se fait sur le dessus, vous avez la possibilité d'installer un peigne directement sur ce module afin de faciliter le raccordement des disjoncteurs en aval.
  • Ce bloc différentiel Vigi 1P+Ns'adapte parfaitement aux circuits sensibles aux coupures de courant intempestives comme : le congélateur, une alarme ou un système informatique par exemple.
  • Vérifiez le bon fonctionnement de ce module électrique grâce à son bouton test.
Fiche e-catalogue Bloc différentiel Vigi 1P+N 25A 300mA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce bloc différentiel Schneider :

  • Gamme : Acti 9
  • Nom de l'appareil : Vigi iTG40
  • Fonction de base : blocs différentiels Vigi
  • Couleur : blanc
  • Compatibilité de gamme : Acti9 Acti9 iDT40
  • Nombre de pôles : 1P+N
  • Position du pôle neutre : gauche
  • Courant assigné : 25A
  • Protection du différentiel : 300mA
  • Type de différentiel : Type A-SI (Super Immunisé)
  • Type de réseau : CA
  • Temporisation : instantanée
  • Position de l'appareillage dans l'installation : groupe d'arrivées
  • Fréquence : 50 Hz
  • [Ue] tension assignée d'emploi : 230V CA 50Hz
  • Normes : EN/CEI 61009-2-1
  • Certification produit : CE
  • Label : NF
  • Degrés de protection :

     - IP20 se conformer à CEI 60529

     - IP40 (boîtier modulaire) se conformer à CEI 60529
  • Degrés de pollution : 3 se conformer à EN/CEI 61009-2-1
  • Pas de 9 mm : 2

Informations complémentaires de ce bloc différentiel Schneider :

  • Technologie différentiel : indépendant de la tension
  • [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1

  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 61009-2-1
  • Bouton test pour vérifier le bon fonctionnement du dispositif
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 10000 cycles
  • Indication de tension : signalisation de défaut

Données relatives à l'installation :

  • Mode d'installation : encliquetable
  • Support de montage : rail DIN
  • Connexion électrique du disjoncteur : connecteur
  • Compatibilité répartiteur, peigne, jeu de barres : bas
  • Hauteur : 91mm
  • Largeur : 36mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne du type à cage haut 1...16 mm² rigide

     - Borne du type à cage haut 1...10 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut de connexion
  • Couple de serrage : 2 N.m haut
  • Température de fonctionnement : -5 à 60 °C
  • Températur ambiante de stockage : -40 à 85 °C

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des personnes et des équipements contre les électrocutions par contacts directs et indirects

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf n°A9Y15625

Choisissez les appareillages Schneider, pour une installation optimale.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iTG40
Gencode EAN 3606481383327
Marque SCHNEIDER
NF Oui
Garantie 2 ans
CE Oui
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9Y15625
Fonction du module Bloc différentiel
Intensité 25A
Sensibilité différentiel 300mA
Type de différentiel Type ASI (haute sensibilité)
Bornes auto Non
Type de connexion A vis
Nombre de pôles Monophasé 1P+N
Tension 230V
Emprise (en nombre de modules) 1
