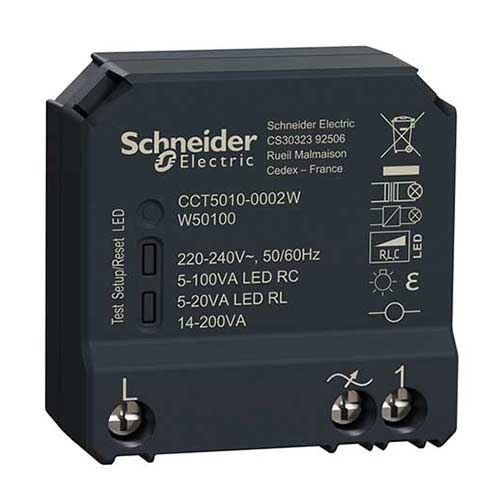

SCHNEIDER Wiser Micro-module radio pour variateur de lumière 16A Zigbee encastré - CCT5010-0002W

Présentation

Ce micro module vous permet de varier la lumière grâce à la passerelle wifi via smartphone ou assistant vocal en liaison zigbee 2,4GHz.

• Transformez un variateur classique en commande connecté grâce à ce micromodule éclairage Wiser. En effet, il remplace ou convertit un interrupteur/ variateur traditionnel en variateur connecté.
• Compatible avec l'application Wiser Home, ce micromodule Schneider vous permet de programmer ainsi que de piloter vos éclairages à intensité variable.
• Ce module Schneider est compatible avec tous les appareillages du marché, il est idéal pour la rénovation. De plus, l'Installation s'effectue à l'intérieur d'une boîte d'encastrement d'un interrupteur existant à proximité de l'éclairage.





• Norme CE
• Garantie 2 ans

Descriptif

Caractéristiques techniques de ce micromodule radio Schneider Electric :

• Gamme de produit : Wiser
• Type de produit : variateur connecté
• Application : éclairage
• Présentation du produit : module
• Protocole de communication : sans fil, 2,5 mW (2,4 GHz)
• Garantie : 2 ans
• Type de variateur : universel
• Type de charge :
   - Lampe à LED : 5...100 VA à 230 V CA (mode RC LED)
   - Lampe à LED : 5...20 VA à 230 V CA (mode RL LED)
   - Lampe à incandescence : 14...200 W à 230 V CA
   - Lampe halogène : 14...150 W à 230 V CA
   - Lampes halogènes TBT : 14...200 VA à 12 V CA (transformateur électronique)
   - Lampes halogènes TBT : 14...150 VA à 12 V CA (transformateur à bobine)
• Nombre d'appareils connectés maxi : 15 Zigbee (appareil intelligent)
• Configuration requise : Wiser Home Touch App Wiser
• Auxiliaires connectés : 10 boutons-poussoirs auxiliaires max, distance : 50m

Caractéristiques complémentaires de ce micromodule éclairage :

• Tension assignée d'emploi : 220...240 V CA 50/60 Hz
• Consommation en veille : 0,4W max
• Calibre du fusible à associer : 16A
• Type de protection :
   - Protection surchauffe
   - Protection contre les courts-circuits
   - Protection automatique contre la surcharge
• Couleur : gris foncé
• Finition de surface : mat
• Signalisation locale : DEL 1 (vert/rouge)indication de la programmation
• Nombre de sortie : 1
• Type de commande :
   - Contrôle local commande de la variation +/-
   - Contrôle local reconnaissance automatique de la charge raccordée
   - Commande à distance par bouton-poussoir auxiliaire fonction interrupteur marche/arrêt
   - Commande à distance par bouton-poussoir auxiliaire commande de la variation +/-
   - Contrôle à distance App Wiser fonction interrupteur marche/arrêt
   - Contrôle à distance App Wiser commande de la variation +/-
   - Contrôle à distance App Wiser programmation de l'appareil

Autres caractéristiques de ce micro module éclairage Wiser :

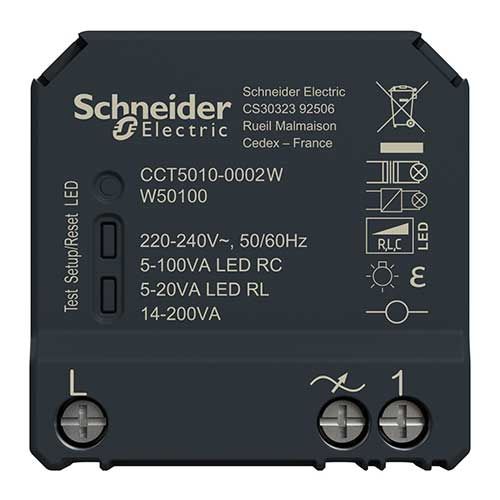

• Raccordement : borne à vis
• Nombre de connecteurs libres : 2
• Capacité de serrage des bornes :
   - 1 x 1,5...2 x 2,5 mm² pour rigide câble(s)
   - 1 x 1,5...2 x 2,5 mm² pour multibrin torsadé rigide câble(s)
• Forme de la tête de vis : Pozidriv N° 1 et combi
• Support de montage : mural, boîte d'installation
• Montage de l'appareil : encastré
• Type d'installation : en intérieur

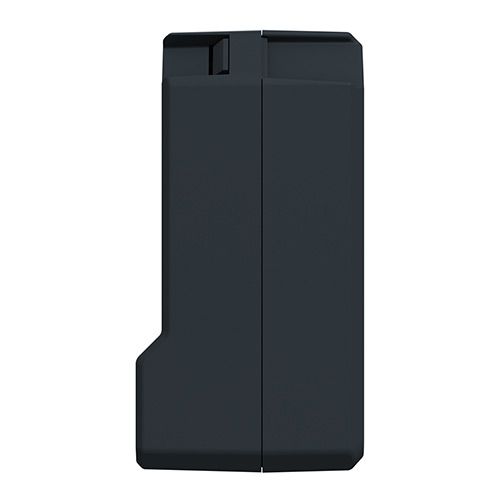

• Dimensions :
   - Largeur : 43mm
   - Hauteur : 43mm
   - Profondeur : 22mm

Autres avantages de ce micro module :

• Ce micro module radio s'installe à l'arrière du mécanisme au niveau du plafonnier et permet de relier la commande à l'application Wiser Home.
• A utiliser de préférence avec une boîte d'encastrement profonde CE60.
• Utilisé pour allumer et adapter la luminosité de vos lampes à incandescence, halogènes, fluorescentes ou LED, max 200W.
• Avec l'application Wiser vous avez la possibilité de composer votre commande de volet roulant selon vos goûts : chaque mécanisme peut s'intégrer à n'importe quelle plaque de finition parmi un large panel. Vous trouverez forcément l'association qui vous convient.

Étapes d'installation Wiser :

1. Installez le Wiser Hub :

 - Le Wiser Hub peut être installé sur une plaque murale standard en quelques minutes. Il vous suffit de dévisser votre ancien thermostat et de visser votre nouveau Wiser Hub.

2. Téléchargez l'application :

 - Téléchargez l'application Wiser Home sur votre smartphone en cherchant « application Wiser Home » dans Google Play ou l'App Store. Vous pourrez ainsi contrôler votre chauffage à distance 24 heures sur 24 partout dans le monde.



3. Ajoutez vos appareils :

 - L'application vous guidera dans l'ajout de vos appareils étape par étape. Définissez le système adapté à vos besoins en ajoutant différents appareils Wiser.

Comment installer un micromodule éclairage connecté Wiser ? | Schneider Electric

Caractéristiques e-catalogue Schneider Electric :

• Fiche technique réf.CCT5010-0002W
• Mode d'emploi réf.CCT5010-0002W
• Manuel utilisateur réf.CCT5010-0002W

Les appareillages Schneider sont idéals pour vos installations électriques.
