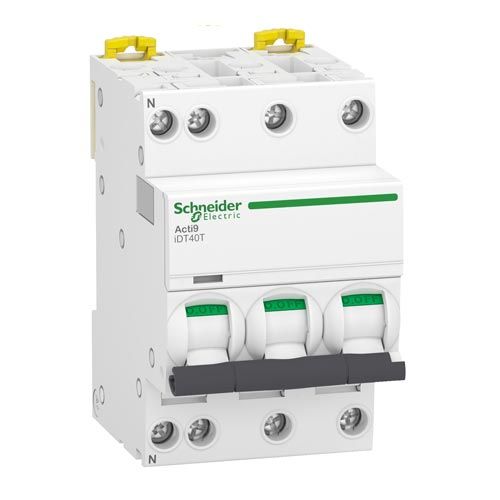

SCHNEIDER Acti9 iDT40T Disjoncteur 25A 3P+N courbe C 6kA 400V - A9P22725

Réf. 123Elec : SCHA9P22725
Réf. Fabricant : A9P22725

Fin de commercialisation

58,90 € ^TTC

49,08 € ^HT

Mes chantiers

Paiement 100 % sécurisé
Large choix de modes de livraison
Expédition offerte dès 250€ TTC d'achat

Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

SCHNEIDER Acti9 iDT40T Disjoncteur 25A 3P+N courbe C 6kA 400V - A9P22725

Norme NF
Norme CE
Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

Gamme : Acti 9
Nom du produit : Acti 9 iDT40
Nom de l'appareil : IDT40T
Application : distribution
Fonction de base : disjoncteur miniature
Nombre de pôles : 3P + N
Nombre de pôles protégés : 3
Courant assigné : 25A
Largeur en nombre de module : 3
Type de réseau : CA
Type de déclencheur : magnétothermique
Courbe de déclenchement : C
Pouvoir de coupure :
- 4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
- 6 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

Fréquence : 50Hz
[Ue] tension assignée d'emploi : 400 V CA 50 Hz
Déclenchement magnétique :
- 5,,,10 x In se conformer à EN/CEI 60898-1
- 8 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir assigné de coupure de service en court-circuit :
- 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
- 4,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
Classe de limitation : 3 se conformer à EN/CEI 60898-1
[Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente : oui
Type de commande : par maneton
Indication de tension : ON/OFF
Endurance mécanique : 20000 cycles
Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

Mode d'installation : fixe
Type de connexion : à vis
Support de montage : Rail DIN
Pas de 9 mm : 6
Hauteur : 85mm
Largeur : 54mm
Profondeur : 74mm
Type de raccordement :
- Borne de connexion (haut ou bas) 1...10mm² souple
- Borne de connexion (haut ou bas) 1...16mm² rigide
Longueur de dénudage des fils : 14mm pour haut ou bas connexion
Couple de serrage : 2 N.m haut ou bas
Protection différentielle : bloc séparé

Domaines d'applications :

Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
Assure la protection des circuits électriques tels que des chauffages ou climatisations.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9P22725

Les tableaux, appareillages modulaires ainsi que les interrupteurs et prises Schneider sont disponibles sur notre site 123elec.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Votre question :

Je suis d'accord avec la Politique de confidentialité

Votre nom :

recevoir une notification par e-mail lorsque la réponse est prête

Votre e-mail :

Caractéristiques

Référence fabricant	A9P22725
Gencode EAN	3606481381941
Gamme du produit	Schneider Acti9 iDT40
Marque	Schneider
Intensité	25A
Type de courbe	Courbe C
Pouvoir de coupure	6kA
Type de connexion	A vis
Nombre de pôles	Triphasé + Neutre 3P+N
Emprise (en nombre de modules)	3
Tension	400V CA
Nombre d'unité de vente	1
Garantie	2 ans
Fabrication française	Non
Label OFG (Origine France Garantie)	Non
NF	Oui
CE	Oui
