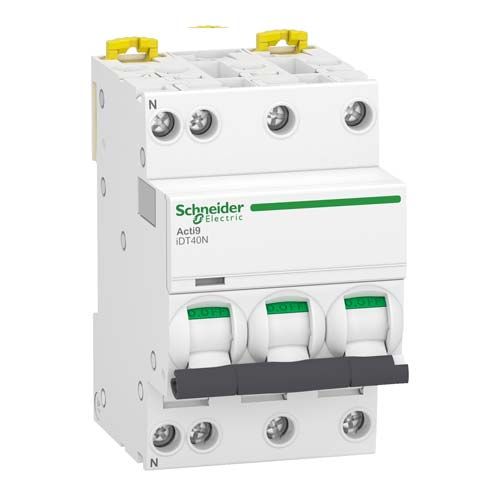

SCHNEIDER Acti9 iDT40N Disjoncteur 16A 3P+N courbe D 10kA 400V - A9P34716

  • Réf. 123Elec : SCHA9P34716
  • Réf. Fabricant : A9P34716
SCHNEIDER
84,00 €  TTC
70,00 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40N Disjoncteur 16A 3P+N courbe D 10kA 400V - A9P34716
Ce disjoncteur magnétothermique pour applications tertiaires permet de protéger les circuits électriques et les biens qui y sont branchés en cas de surcharge ou de court-circuit.
  • Ce disjoncteur Schneider de courbe D est parfait pour les installations qui demandent un courant électrique plus intense au démarrage (exemple : pompe à chaleur).
  • Pour renforcer la sécurité lors d'une intervention sur vos lignes électriques, vous pouvez condamner cet appareillage modulaire avec un cadenas.
  • Identifiez aisément l'état de ce disjoncteur Acti9 iDT40N grâce aux indications écrites sur son maneton. Si le circuit est sous tension : ON.
Fiche e-catalogue disjoncteur 16A courbe D 10kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40
  • Nom de l'appareil : IDT40N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3P + N
  • Nombre de pôles protégés : 3
  • Courant assigné : 16A
  • Largeur en nombre de module : 3
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : D
  • Pouvoir de coupure :
     - 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
     - 10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 400 V CA 50 Hz
  • Déclenchement magnétique :
     - 10...14 x In se conformer à EN/CEI 60898-1
     - 12 x In +/- 20 % se conformer à EN/CEI 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit :
     - 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
     - 7,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : à vis
  • Support de montage : Rail DIN
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 74mm
  • Type de raccordement :
     - Borne de connexion (haut ou bas) 1...10mm² souple
     - Borne de connexion (haut ou bas) 1...16mm² rigide
  • Longueur de dénudage des fils : 14mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques prises et interrupteurs.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?




Conseil 123elec: pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.


Fiche e-catalogue Schneider :
Schneider réf.SCHA9P34716


Choisissez du matériel électrique Schneider pour la mise en place de vos installations électriques.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9P34716
Gencode EAN 3606481382139
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iDT40
Intensité 16A
Type de courbe Courbe D
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Tétrapolaire 3P+N
Emprise (en nombre de modules) 3
Tension 400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
