SCHNEIDER Acti9 iDT40 Bloc différentiel Vigi 3P+N 40A 30mA type AC - A9Y62740

Réf. 123Elec : SCHA9Y62740
Réf. Fabricant : A9Y62740

Fin de commercialisation

136,60 € ^TTC

113,83 € ^HT

Mes chantiers

Paiement 100 % sécurisé avec Monetico
Large choix de modes de livraison
Expédition offerte dès 250€ TTC d'achat

Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

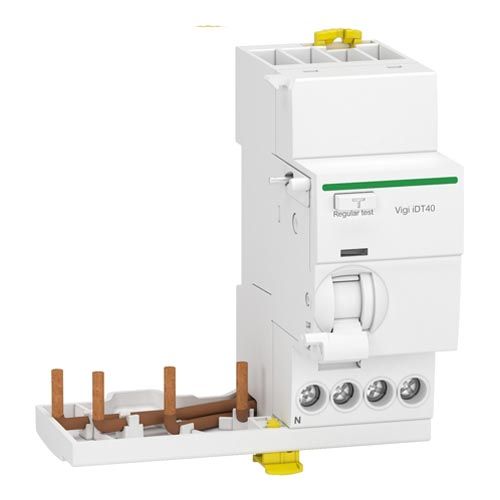

SCHNEIDER Acti9 iDT40 Bloc différentiel Vigi 3P+N 40A 30mA type AC - A9Y62740

Ce produit n'est plus commercialisé par 123elec. Retrouvez notre sélection tertiaire disponible sur notre site.

Ce bloc différentiel Vigi vient compléter un disjoncteur iDT40, il a pour fonction d'ajouter une fonction différentielle à vos lignes électriques. Approprié pour les applications du tertiaire.

Placé en aval d'un disjoncteur iDT40, ce module différentiel est en mesure de protéger les personnes des électrisations par contact direct : seuil de déclenchement inférieur à 30mA.
Ce bloc différentiel Schneider de type AC est un appareillage modulaire idéal pour assurer la protection différentielle des charges courantes.
Ce module se raccorde aisément à un disjoncteur Acti9 iDT40. Pour les brancher, il vous suffit de raccorder les fils du circuit au bloc différentiel (via les connecteurs à vis localisés en bas du module).

Fiche e-catalogue bloc différentiel 40A 30mA type AC Schneider

Norme NF
Norme CE
Garantie 2 ans

Descriptif

Données techniques de ce bloc différentiel Schneider :

Gamme : Acti 9
Nom de l'appareil : Vigi iDT40
Fonction de base : blocs différentiels
Compatibilité de gamme : Acti9 iDT40
Nombre de pôles : 3P + N
Nombre de pôles protégés : 3
Courant assigné : 40A
Protection du différentiel : 30mA
Type de différentiel : AC
Temporisation : instantanée
Fréquence : 50Hz
[Ue] tension assignée d'emploi : 400 V CA 50 Hz
Normes : EN/CEI 61009-2-1

Données complémentaires de ce bloc différentiel Schneider :

Technologie différentiel : indépendant de la tension
[Ui] tension d'isolement : 440 V CA 50/60 Hz se conformer à EN/CEI 61009-2-1
[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 61009-2-1
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles

Informations relatives à l'installation :

Position de l'appareillage dans l'installation : départ
Mode d'installation : clipsable
Support de montage : Rail DIN
Type de connexion : à vis
Pas de 9 mm : 4
Hauteur : 99,5mm
Largeur : 93mm
Profondeur : 74mm
Type de raccordement :
- Borne de connexion (bas) 1... 16mm² rigide
- Borne de connexion (bas) 1...10mm² souple
Longueur de dénudage des fils : 14mm
Couple de serrage : 2 N.m bas

Domaines d'applications :

Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
Assure la protection des personnes contre les électrocutions par contact direct.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider SCHA9Y62740

Les appareillages Schneider : large sélection de produits au meilleur prix.

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Votre question :

Je suis d'accord avec la Politique de confidentialité

Votre nom :

recevoir une notification par e-mail lorsque la réponse est prête

Votre e-mail :

Caractéristiques

Référence fabricant	A9Y62740
Gencode EAN	3606481383617
Marque	SCHNEIDER
Gamme du produit	Schneider Acti9 iDT40
Fonction du module	Bloc différentiel
Intensité	40A
Sensibilité différentiel	30mA
Type de différentiel	Type AC
Bornes auto	Non
Type de connexion	A vis
Nombre de pôles	Tétrapolaire 3P+N
Tension	400V CA
Emprise (en nombre de modules)	2
Garantie	2 ans
Fabrication française	Non
Label OFG (Origine France Garantie)	Non
NF	Oui
CE	Oui
