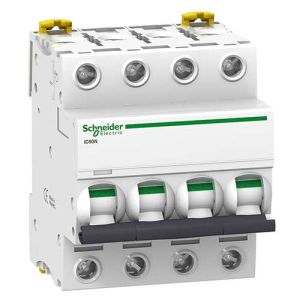

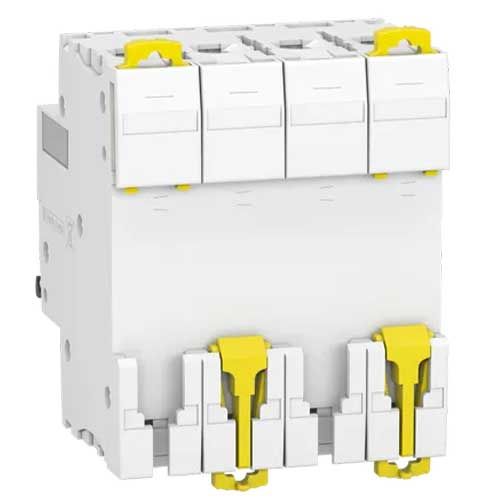

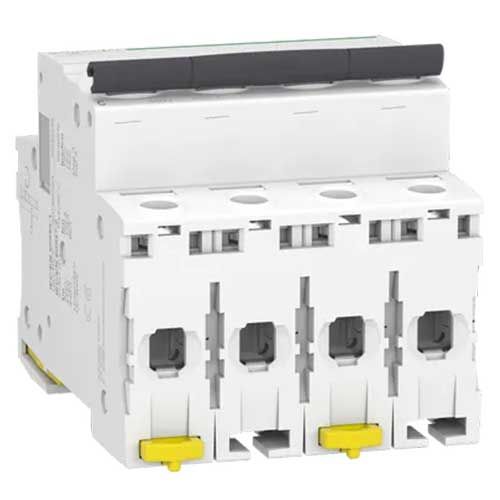

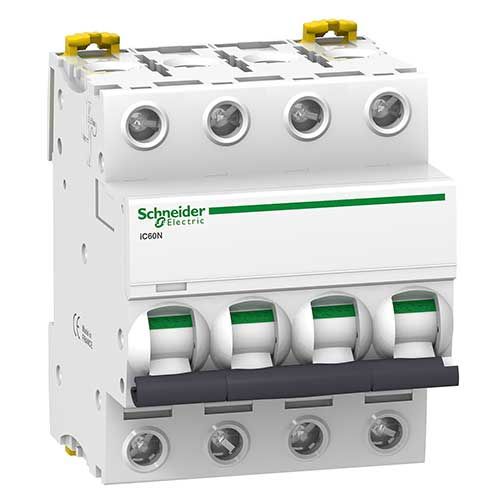

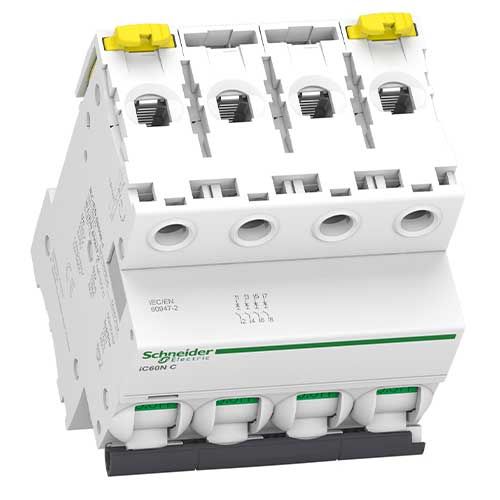

SCHNEIDER Acti9 iC60N Disjoncteur 6A 4P courbe C 10kA 400V EU - A9F74406

  • Réf. 123Elec : SCHA9F74406
  • Réf. Fabricant : A9F74406
SCHNEIDER
36,50 € -28,7% 26,02 €  TTC

Vous économisez 10,49 €

30,42 € -28,7% 21,68 €  HT

Vous économisez 8,74 €

Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 6A 4P courbe C 10kA 400V EU - A9F74406

Ce disjoncteur magnétothermique assure la sécurité des biens présents dans un bâtiment, ceci lorsqu'un dysfonctionnement est détecté sur les circuits électriques. Il peut s'installer dans tous les coffrets de répartition situés en Europe.

  • Doté d'un calibre précis de 6A, ce disjoncteur quadriphasé Schneider vous permet de répondre à des besoins très précis.
  • Ce disjoncteur Acti9 iC60N constitue une solution de protection de qualité et fiable. Il comprend toutes les caractéristiques nécessaires pour une utilisation dans le tertiaire ou dans l'industrie.
  • Sa manette de commande, localisée sur l'avant du disjoncteur Schneider, vous aide à savoir si ce dernier est sous tension ou non. En levant le levier, vous réarmez le courant du circuit auquel il est relié.

Fiche e-catalogue disjoncteur 6A 4P courbe C Schneider Europe



À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77406). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.

  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 4 pôles
  • Nombre de pôles protégés : 4
  • Courant assigné : 6A
  • Largeur en nombre de module : 4
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : CEI 60947-2 / IEC 60898-1 / EN 60898-1 / EN 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC

  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1

  • [Ui] tension d'isolement :

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 8
  • Hauteur : 85mm
  • Largeur : 72mm
  • Profondeur : 78,5mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques tels que les VMC, sonnettes, gestionnaires d'énergie ou autres appareillages modulaires

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9F74406

Schneider regroupe un ensemble de produits : interrupteurs, disjoncteurs, tableaux.. pour vous permettre de faire une installation électrique complète.

Dossier thématique :

Quel disjoncteur choisir selon la nature des circuits ?

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iC60
Gencode EAN 3606480079726
Marque SCHNEIDER
NF Non
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9F74406
