SCHNEIDER Acti9 iC60N Disjoncteur 6A 2P courbe C 10kA 400V EU - A9F74206

  • Réf. 123Elec : SCHA9F74206
  • Réf. Fabricant : A9F74206
SCHNEIDER
16,85 € -27,2% 12,26 €  TTC

Vous économisez 4,58 €

14,04 € -27,2% 10,22 €  HT

Vous économisez 3,82 €

Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

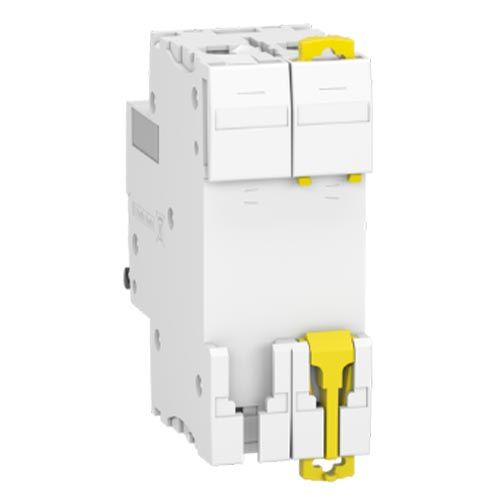

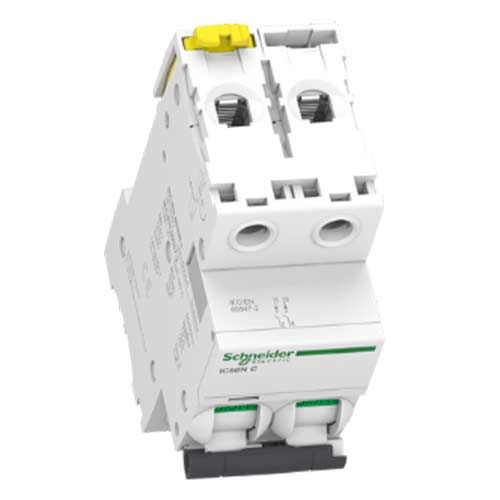

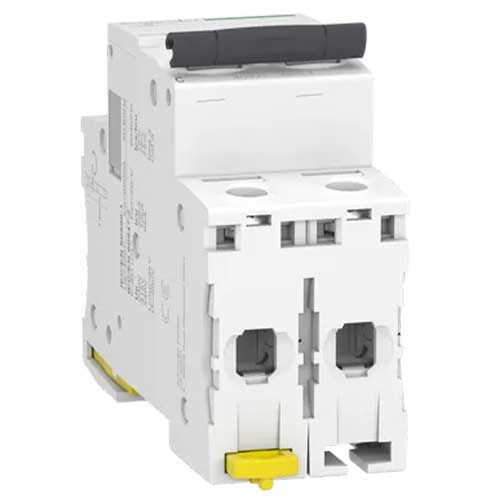

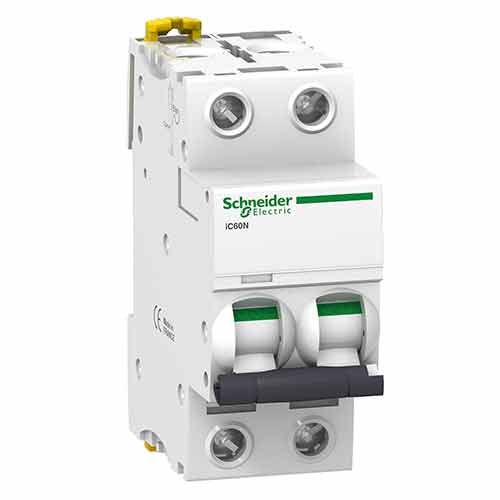

SCHNEIDER Acti9 iC60N Disjoncteur 6A 2P courbe C 10kA 400V EU - A9F74206

Ce disjoncteur magnétothermique iC60, qui peut s'installer partout en Europe, est dédié aux domaines du tertiaire et industriel. Il a pour fonction de sécuriser vos installations électriques en cas d'anomalies sur les lignes.

  • Consultez facilement l'état du circuit grâce à la position de la manette de ce disjoncteur 2P : manette levée = disjoncteur sous tension.
  • Ce disjoncteur bipolaire Acti9 iC60N répond parfaitement aux normes Européennes des secteurs tertiaires et industriels. Il assure efficacement la protection des 2 pôles.
  • Schneider vous propose un disjoncteur borne à vis de calibre 6A pour alimenter des petits circuits électriques comme une ventilation, un éclairage ou un avertisseur sonore, par exemple.

Fiche e-catalogue disjoncteur 6A 2P courbe C Schneider Acti9 iC60N Europe



À savoir : c'est une référence Européenne (référence Française équivalente : A9F77206). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.

  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques spécifiques du disjoncteur Schneider 6A :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 6 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnetothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : EN 60898-1

     - EN 60947-2

     - CEI 60947-2

     - IEC 60898-1

Caractéristiques complémentaires du disjoncteur électrique Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20%
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 1,5 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1
  • [Ui] tension d'isolement

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs

     - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale: signalisation de déclenchement
  • Endurance mécanique : 20000 cycles
  • Endurance électrique : 10000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques tels que les ventilations, avertisseurs sonores, gestionnaires d'énergie ou autres appareillages modulaires

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9F74206

Schneider offre une gamme variée de matériel électrique, disponible sur le site de vente en ligne 123elec.

Dossier thématique :

Quel disjoncteur choisir selon la nature des circuits ?

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iC60
Gencode EAN 3606480079542
Marque SCHNEIDER
NF Non
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9F74206
