Présentation

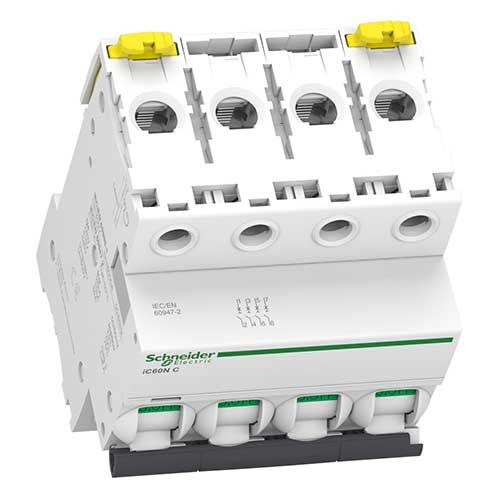

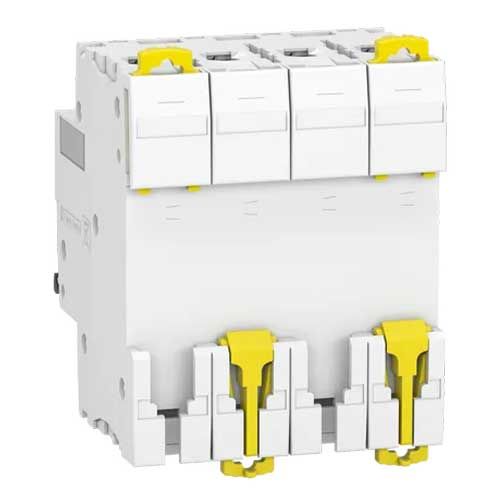

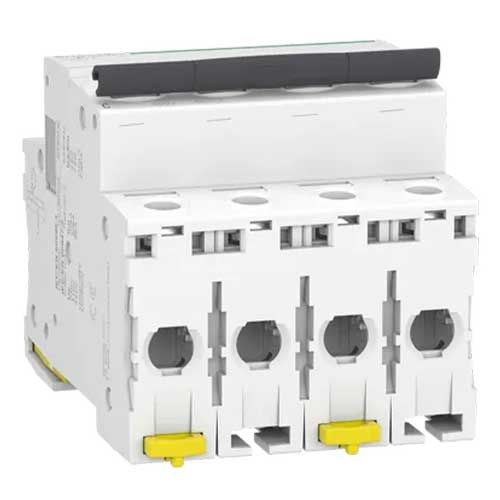

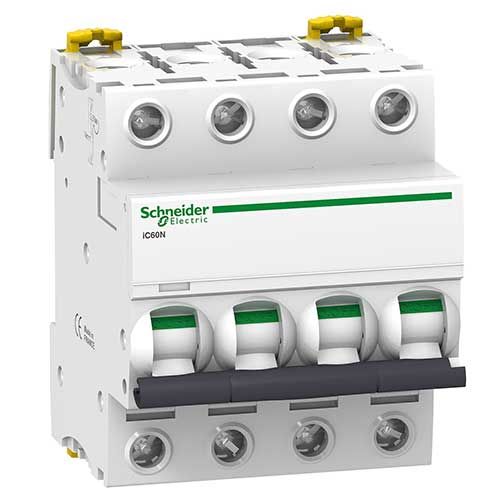

SCHNEIDER Acti9 iC60N Disjoncteur 63A 4P courbe C 10kA 400V EU - A9F74463
Ce produit n'est plus commercialisé par 123elec. Retrouvez toute notre gamme tertiaire disponible sur notre site.
Ce disjoncteur magnétothermique est un dispositif de protection des biens pour le secteur industriel ou le grand tertiaire. Il est spécialement conçu pour être utilisé dans toute l'Europe.
- Placé en tête de votre tableau, ce disjoncteur Schneider 63A est en mesure d'assurer la protection de la rangée reliée et d'effectuer une sélectivité.
- Possibilité d'associer ce disjoncteur avec un bloc différentiel Vigi iC60 Europe en option*. Ce module apporte une fonction différentielle à votre circuit : protection des personnes contre les électrocutions.
- Réarmez ou coupez manuellement un circuit, ceci grâce à la manette de commande qui est située sur le disjoncteur électrique Acti9 iC60N. Sa position vous permet de savoir si le circuit est fermé ou ouvert.
Fiche e-catalogue disjoncteur 63A 4P courbe C Schneider Europe
À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77463). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.
Descriptif
Caractéristiques techniques de ce disjoncteur Schneider 63A :- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Zone d'utilisation : Europe
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 4 pôles
- Nombre de pôles protégés : 4
- Courant assigné : 63 A
- Largeur en nombre de module : 4
- Type de réseau : CA / CC
- Type de déclencheur : magnétothermique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : - Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : EN 60947-2 / IEC 60898-1 / CEI 60947-2 / EN 60898-1
Données complémentaires de ce disjoncteur Acti9 iC60N :- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC
- [Ui] tension d'isolement : - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale : signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
Informations relatives à l'installation :- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 8
- Hauteur : 85mm
- Largeur : 72mm
- Profondeur : 78,5 mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...35 mm² rigide - Borne de connexion (haut ou bas) 1...25 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
Domaines d'applications :- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des plaques de cuisson, lave-linge et prises de recharge véhicule électrique
Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.
Caractéristiques e-catalogue Schneider :Fiche technique Schneider réf.SCHA9F74463*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer
un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Se place en tête de groupe.Optez pour des installations électriques durables grâce aux solutions
Schneider, disponibles sur 123elec.com.
Dossier thématique :Quel disjoncteur choisir selon la nature des circuits ?.
