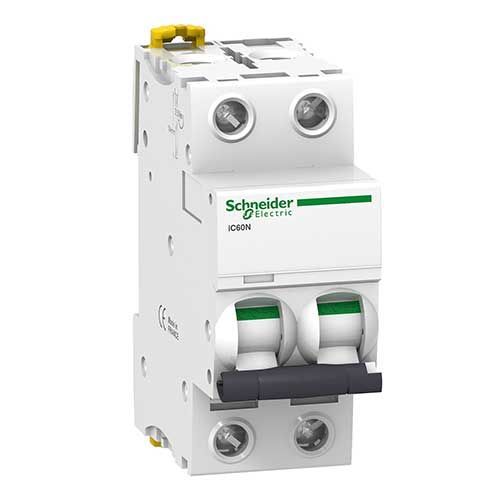

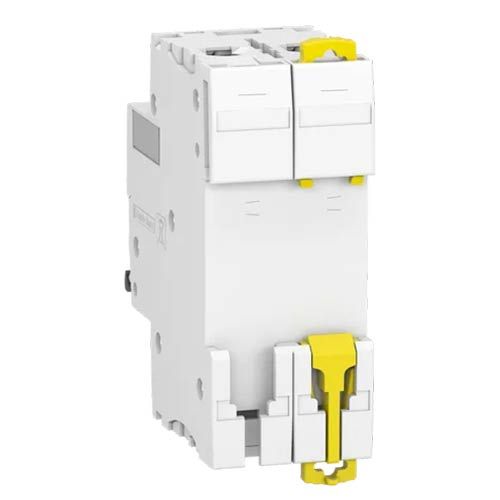

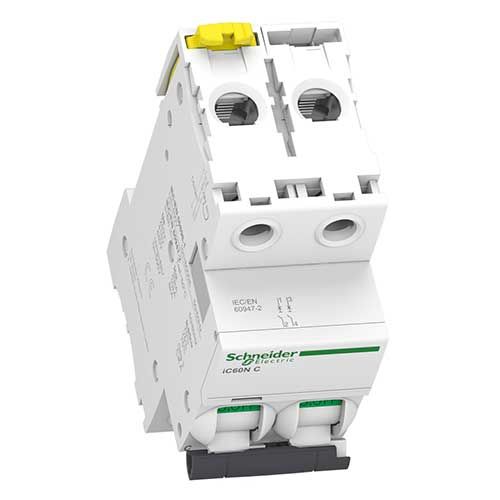

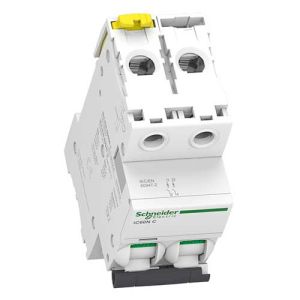

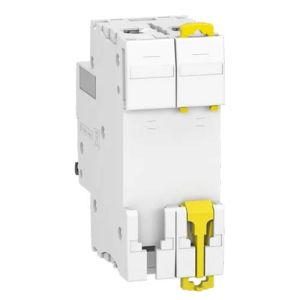

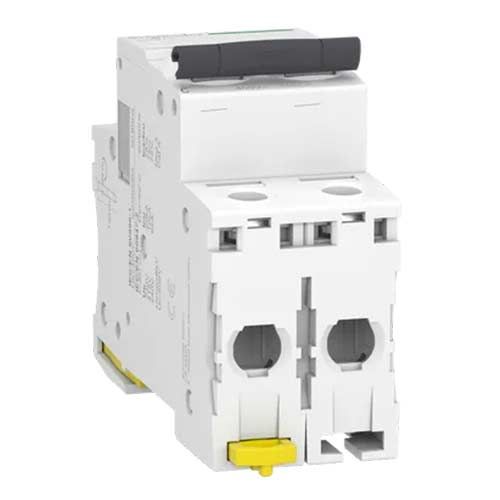

SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 400V EU - A9F74263

  • Réf. 123Elec : SCHA9F74263
  • Réf. Fabricant : A9F74263
SCHNEIDER
Fin de commercialisation
41,99 € -43% 23,95 €  TTC

Vous économisez 18,04 €

34,99 € -43% 19,96 €  HT

Vous économisez 15,03 €

Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 63A 2P courbe C 10kA 400V EU - A9F74263

Ce produit n'est plus commercialisé par 123elec. Retrouvez toute notre gamme tertiaire disponible sur notre site.

Ce disjoncteur Schneider magnétothermique sécurise votre installation électrique en cas d'anomalies sur les circuits. Il est spécifiquement développé pour le secteur tertiaire et le secteur industriel.

  • Ce disjoncteur bipolaire Acti9 iC60N peut être installé dans tous les tableaux électriques européens. Il assure une protection magnétothermique sur les 2 pôles.
  • Ce disjoncteur Schneider Europe peut se placer en tête d'une rangée de votre coffret électrique afin d'assurer une sélectivité et ainsi de garantir la continuité de service.
  • Un bloc différentiel Vigi iC60 Europe en option* peut s'ajouter à ce disjoncteur Schneider à vis afin de protéger les occupants du bâtiment contre le risque d'électrisation.

Fiche e-catalogue disjoncteur 63A 2P courbe C Schneider Europe



À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77263). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.





  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 63 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1

    nbsp;- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2

    nbsp;- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

    nbsp;- 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à IEC 60947-2
  • Normes : CEI 60947-2 / EN 60947-2 / IEC 60898-1 / EN 60898-1

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20%
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • [Ui] tension d'isolement

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,5mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...35 mm² rigide

     - Borne de connexion (haut ou bas) 1...25 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des machines monophasés, groupe de circuits monophasés et prises de recharge véhicule électrique

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9F74263

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peut se placer en tête de groupe.

Consultez notre large gamme d'appareillages Schneider sur notre site 123elec, site de vente en ligne de matériel électrique.

Dossier thématique :

Quel disjoncteur choisir en fonction de la nature des circuits ?

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F74263
Gencode EAN 3606480079627
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 63A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Bipolaire 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Non
CE Oui
