Présentation

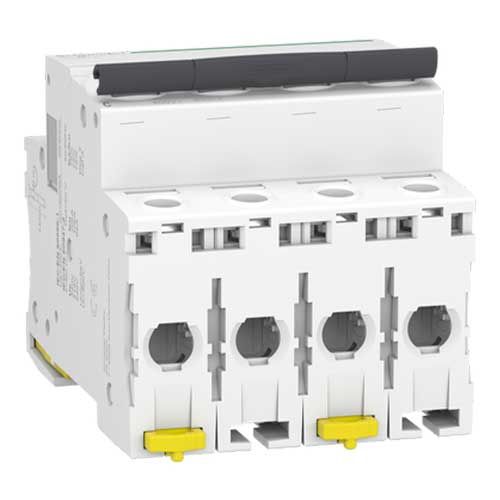

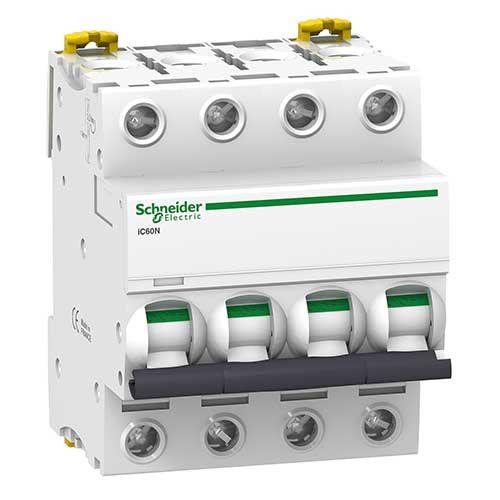

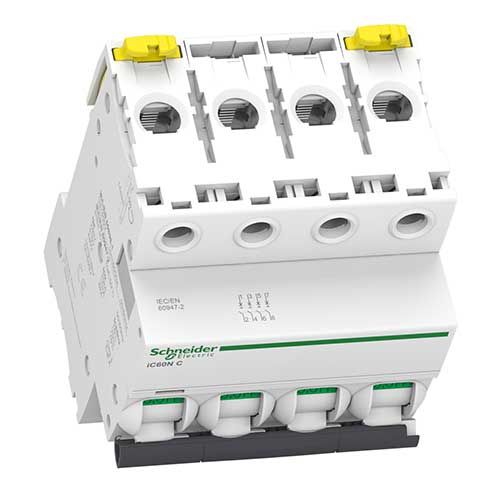

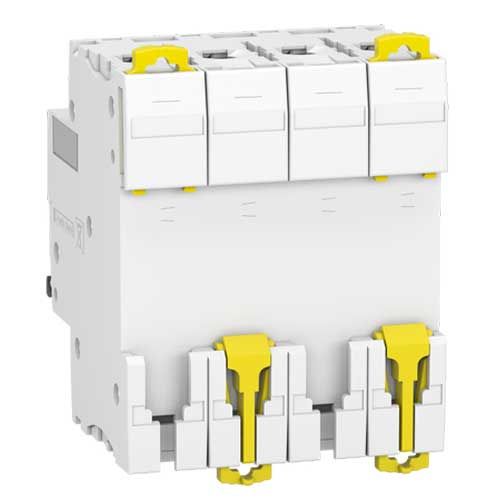

SCHNEIDER Acti9 iC60N Disjoncteur 50A 4P courbe C 10kA 400V EU - A9F74450
Ce produit n'est plus commercialisé par 123elec. Retrouvez toute notre gamme de produits destinés au tertiaire disponible sur notre site.
Ce disjoncteur magnétothermique est spécialement conçu pour s'installer dans tous les pays européens. Dédié à la protection des biens dans le domaine industriel et le grand tertiaire, il coupe le courant électrique en cas de surintensité ou de court-circuit.
- Pour protéger la rangée associée à ce disjoncteur et assurer une sélectivité, installez ce disjoncteur schneider 50A en tête de groupe en amont.
- Pour profiter d'un dispositif différentiel, ce disjoncteur Schneider peut être raccordé à un module différentiel Vigi iC60 Europe en option* : protection à la personne en cas d'électrocution.
- La position de la manette de ce disjoncteur Acti9 iC60N est un excellent moyen de vérifier si le circuit auquel il est relié, est sous tension ou non.
Fiche e-catalogue disjoncteur 50A 4P courbe C Schneider Europe
À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77450). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.
Descriptif
Informations techniques de ce disjoncteur Schneider :- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Zone d'utilisation : Europe
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 4 pôles
- Nombre de pôles protégés : 4
- Courant assigné : 50 A
- Largeur en nombre de module : 4
- Type de réseau : CA / CC
- Type de déclencheur : magnétothermique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : - Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : EN 60947-2 / EN 60898-1 / IEC 60898-1 / CEI 60947-2
Données complémentaires de ce disjoncteur Schneider :- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC
- [Ui] tension d'isolement : - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale : signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
Informations relatives à l'installation :- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 8
- Hauteur : 85mm
- Largeur : 72mm
- Profondeur : 78,5 mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...35 mm² rigide - Borne de connexion (haut ou bas) 1...25 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
Domaines d'applications :- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des circuits plancher chauffant jusqu'à 7500W.
Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.
Caractéristiques e-catalogue Schneider :Fiche technique Schneider réf.SCHA9F74450*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer
un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peut se placer en tête de groupe.123elec, votre référence en matériel électrique, vous propose les solutions
Schneider à prix avantageux.
Dossier thématique :Quel disjoncteur choisir selon la nature des circuits ?.
