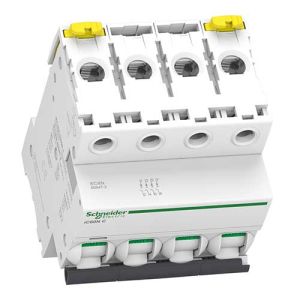

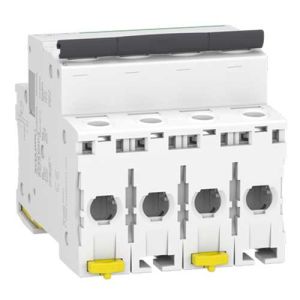

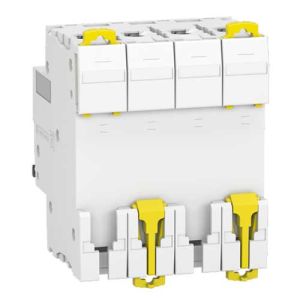

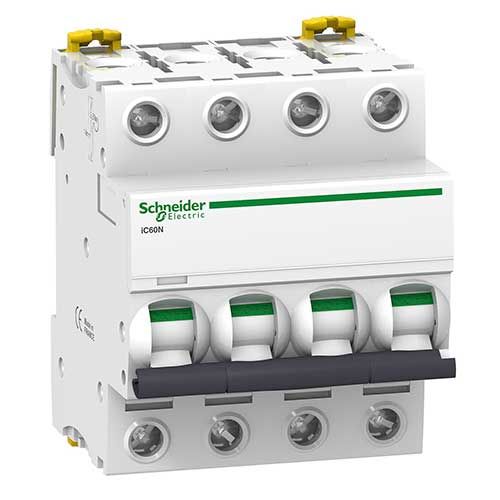

  • Disjoncteur SCHNEIDER 40A 4P courbe C 10kA 230V Acti9 iC60N EU - A9F74440
  • Disjoncteur Schneider Acti9 iC60N Europe
  • Schneider disjoncteur modulaire 40A 4P
  • Disjoncteur Europe de la marque Schneider Acti9
  • Disjoncteur SCHNEIDER 40A 4P courbe C 10kA 230V Acti9 iC60N EU - A9F74440
  • Disjoncteur Schneider Acti9 iC60N Europe
  • Schneider disjoncteur modulaire 40A 4P
  • Disjoncteur Europe de la marque Schneider Acti9

SCHNEIDER Acti9 iC60N Disjoncteur 40A 4P courbe C 10kA 400V EU - A9F74440

  • Réf. 123Elec : SCHA9F74440
  • Réf. Fabricant : A9F74440
SCHNEIDER
Fin de commercialisation
53,50 € -46,4% 28,66 €  TTC

Vous économisez 24,84 €

44,58 € -46,4% 23,88 €  HT

Vous économisez 20,70 €

Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 40A 4P courbe C 10kA 400V EU - A9F74440

Ce produit n'est plus commercialisé par 123elec. Retrouvez toute notre gamme de produits tertiaire disponible sur notre site.

Ce disjoncteur magnétothermique, servant à la protection des biens dans le secteur industriel et le grand tertiaire, est un dispositif indispensable dans un coffret électrique. Il peut s'utiliser dans tous les territoires européens.

  • Ce disjoncteur Acti9 iC60N peut devenir un disjoncteur de tête de groupe afin de garantir la protection de la rangée concernée et d'effectuer une sélectivité.
  • Lorsque ce disjoncteur 40A est raccordé à un bloc différentiel Vigi iC60 Europe en option*, vous bénéficiez d'une protection optimale : biens + personnes.
  • Vérifiez si votre circuit est sous tension, en regardant la position de la manette de commande du disjoncteur Schneider. Si le levier est orienté vers le bas, le circuit est hors de tension.

Fiche e-catalogue disjoncteur 40A 4P courbe C Schneider Europe



À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77440). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.





  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Zone d'utilisation : Europe
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 4 pôles
  • Nombre de pôles protégés : 4
  • Courant assigné : 40 A
  • Largeur en nombre de module : 4
  • Type de réseau : CA / CC
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2
  • Normes : EN 60898-1CEI 60947-2EN 60947-2IEC 60898-1

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC

  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1

  • [Ui] tension d'isolement :

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs :

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 8
  • Hauteur : 85mm
  • Largeur : 72mm
  • Profondeur : 78,5 mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...35 mm² rigide

     - Borne de connexion (haut ou bas) 1...25 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits plancher chauffant jusqu'à 5400W, circuit de borne de recharge de véhicules 32A mono et triphasés.

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9F74440

*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peut se placer en tête de groupe.

123elec vous propose une grande variété de matériel électrique de la marque Schneider, expert dans le domaine de l'éléctricité.

Dossier thématique :

Quel disjoncteur choisir selon la nature des circuits ?.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Caractéristiques

Gamme du produit Schneider Acti9 iC60
Gencode EAN 3606480079788
Marque SCHNEIDER
NF Non
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9F74440
