  2. SCHNEIDER Acti9 iC60N Disjoncteur 3A 2P courbe C 50kA 400V - A9F74203

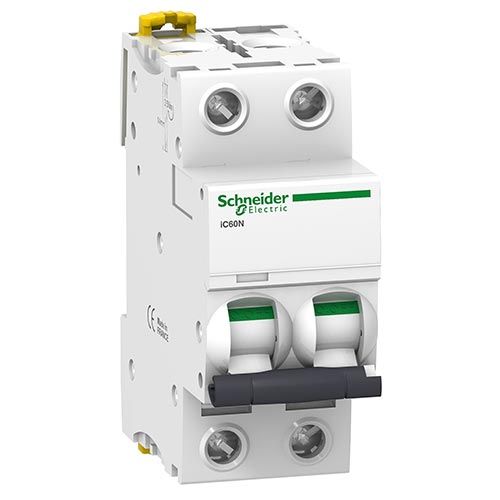

  • SCHNEIDER Acti9 iC60N Disjoncteur 3A 2P courbe C 50kA 230V - A9F74203_x000D_
  • SCHNEIDER Acti9 iC60N Disjoncteur 3A 2P courbe C 50kA 230V - A9F74203_x000D_

SCHNEIDER Acti9 iC60N Disjoncteur 3A 2P courbe C 50kA 400V - A9F74203

  • Réf. 123Elec : SCHA9F74203
  • Réf. Fabricant : A9F74203
SCHNEIDER
Fin de commercialisation
24,90 €  TTC
20,75 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Monetico
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Présentation

SCHNEIDER Acti9 iC60N Disjoncteur 3A 2P courbe C 50kA 400V - A9F74203

Ce produit n'est plus commercialisé par 123elec. Retrouvez toute notre gamme de produits tertiaire disponible sur notre site.

Ce disjoncteur magnetothermique est spécifiquement conçu pour le domaine du tertiaire et industriel, il assure la protection des biens.

  • La protection de vos circuits électriques en cas de courts-circuits ou surcharges est assurée grâce à ce disjoncteur Schneider.
  • Son calibre précis de 3A vous permet de choisir un courant assigné parfaitement adapté à votre besoin.
  • La manette du disjoncteur vous permet de connaitre l'état du circuit : une bandelette verte est visible si le circuit est hors tension.

Fiche e-catalogue disjoncteur 3A 2P courbe C Schneider

  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Données spécifiques du disjoncteur 3A :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Nom de l'appareil : ICN60N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 2 pôles
  • Nombre de pôles protégés : 2
  • Courant assigné : 3 A
  • Largeur en nombre de module : 2
  • Type de réseau : CA / CC
  • Type de déclencheur : magnetothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

     - 50 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 50 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 50 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 25 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

     - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi :

     - Catégorie A se conformer à EN 60947-2

     - Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement :

     - Oui se conformer à EN 60898-1

     - Oui se conformer à EN 60947-2

     - Oui se conformer à IEC 60898-1

     - Oui se conformer à CEI 60947-2

  • Normes : EN 60898-1 / CEI 60947-2 / EN 60947-2 / IEC 60898-1

Caractéristiques complémentaires du disjoncteur Schneider Acti9 :

  • Fréquence : 50 - 60 Hz
  • Déclenchement magnétique : 8 x In +/- 20%
  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

     - 50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

     - 50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

     - 25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

     - 50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

     - 25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

     - 50 kA 100 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz

     - 50 kA 100 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz

     - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

     - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

     - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC

     - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
  • Classe de limitation :

     - 3 se conformer à EN 60898-1

     - 3 se conformer à IEC 60898-1
  • [Ui] tension d'isolement

     - 500 V CA 50/60 Hz se conformer à EN 60947-2

     - 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs

     - 6 kV se conformer à EN 60947-2

     - 6 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Signalisation locale : signalisation de déclenchement
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
  • Pas de 9 mm : 4
  • Hauteur : 85mm
  • Largeur : 36mm
  • Profondeur : 78,mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...25 mm² rigide

     - Borne de connexion (haut ou bas) 1...16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
  • Assure la protection des circuits électriques tels que les ventilations, sonnettes, gestionnaires d'énergie ou autres appareillages modulaires

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9F74203

Optez pour Schneider, votre référent en appareillages électriques !

Avis clients

Aucun avis sur ce produit pour le moment

Questions & Réponses

Aucune question

Caractéristiques

Référence fabricant A9F74203
Gencode EAN 3606480080319
Marque SCHNEIDER
Gamme du produit Schneider Acti9 iC60
Intensité 3A
Type de courbe Courbe C
Pouvoir de coupure 50kA
Type de connexion A vis
Nombre de pôles Bipolaire 2P
Emprise (en nombre de modules) 2
Tension 230/400V CA
Nombre d'unité de vente 1
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
NF Oui
CE Oui
