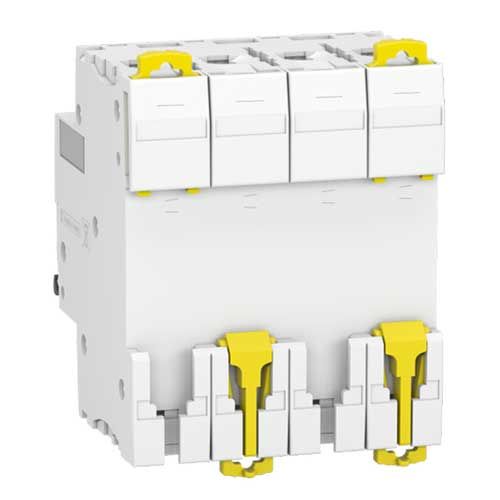

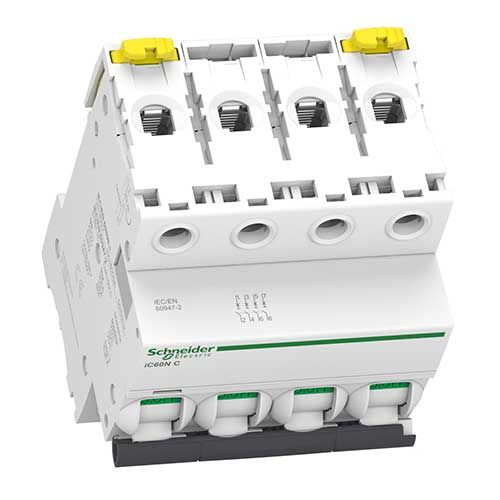

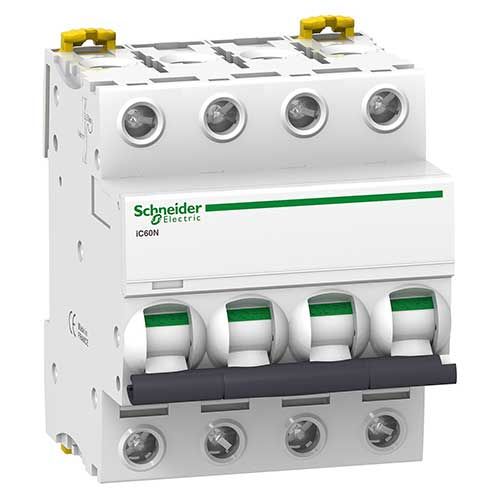

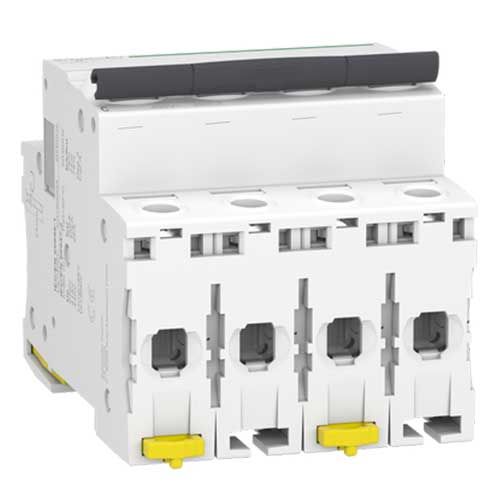

SCHNEIDER Acti9 iC60N Disjoncteur 20A 4P courbe C 10kA 400V EU - A9F74420
Ce disjoncteur magnétothermique sécurise vos équipements en cas de dysfonctionnement sur les circuits électriques. Vous avez la possibilité de l'installer dans tous les coffrets de répartition en Europe.
- Parfaitement adapté pour le secteur industriel et du grand tertiaire, ce disjoncteur Schneider iC60N assure la protection des circuits de chauffage ou de climatisation, par exemple.
- Apportez une fonction différentielle à ce disjoncteur Schneider Acti9 en lui ajoutant un bloc différentiel Vigi iC60 Europe en option*.
- La manette de commande de ce disjoncteur quadriphasé apporte une information sur l'état du circuit (ouvert/fermé). Elle vous permet aussi de le couper ou de le réarmer.
Fiche e-catalogue disjoncteur 20A 4P courbe C Schneider Europe
À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77420). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.
Descriptif
Informations techniques de ce disjoncteur Schneider :- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Zone d'utilisation : Europe
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 4 pôles
- Nombre de pôles protégés : 4
- Courant assigné : 20 A
- Largeur en nombre de module : 4
- Type de réseau : CA / CC
- Type de déclencheur : magnétothermique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : -Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : EN 60898-1 / IEC 60898-1 / EN 60947-2 / CEI 60947-2
Données complémentaires de ce disjoncteur Schneider :- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 180...250 V CC - 10 kA 100 % se conformer à EN 60947-2 - 180...250 V CC
- Classe de limitation : - 3 se conformer à EN 60898-1 - 3 se conformer à IEC 60898-1
- [Ui] tension d'isolement : - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale : signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
Informations relatives à l'installation :- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 8
- Hauteur : 85mm
- Largeur : 72mm
- Profondeur : 78,5mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...25 mm² rigide - Borne de connexion (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
Domaines d'applications :- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des prises de courant par exemple
Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.
Caractéristiques e-catalogue Schneider :Fiche technique Schneider réf.SCHA9F74420*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer
un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Se place en tête de groupe.Achetez une variété de solutions
Schneider à prix 123elec, sur notre site de vente en ligne de matériel électrique.
