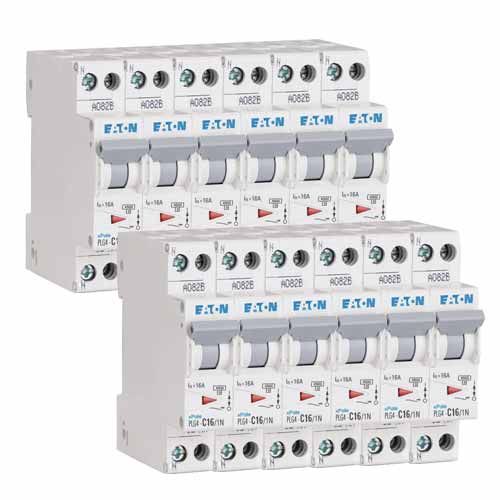

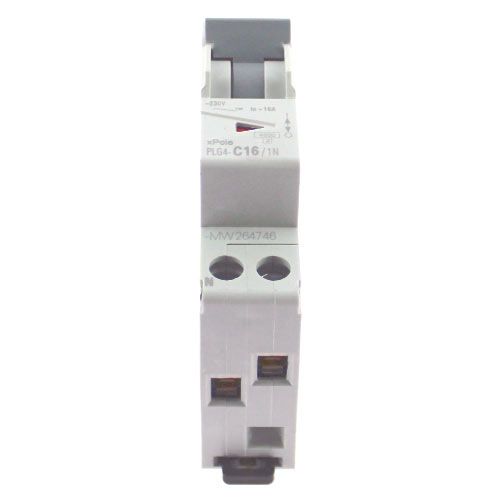

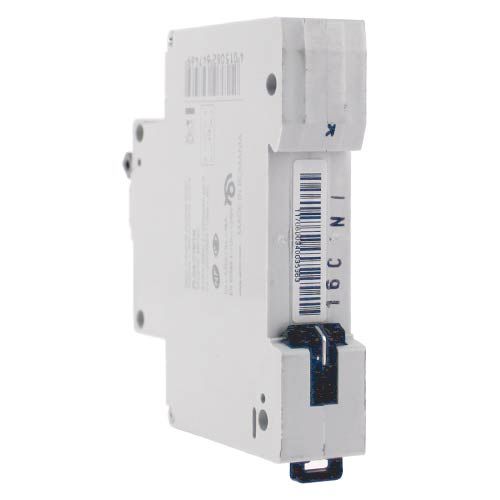

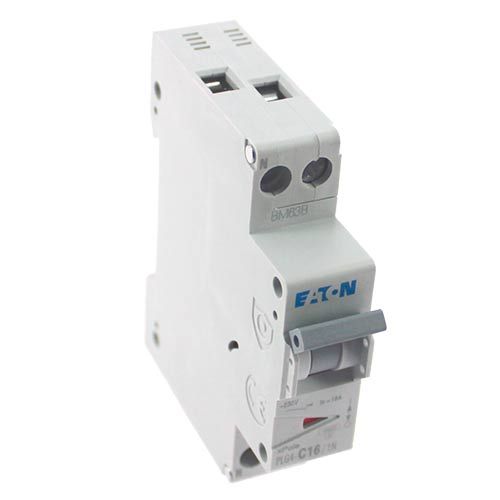

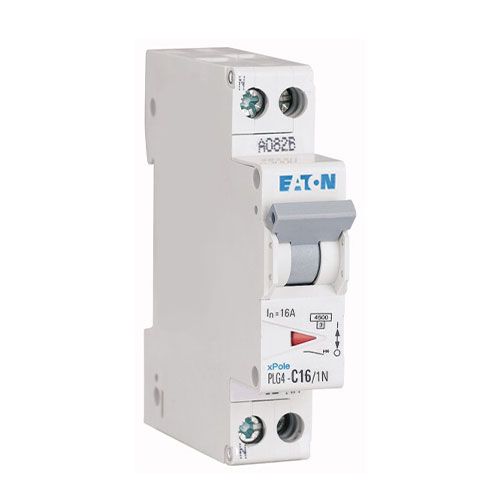

EATON Lot de 12 disjoncteurs 16A Ph+N courbe C 4.5kA 230V - EAT264746-L12

Présentation

Ce lot de disjoncteurs à vis EATON 16A sécurise les lignes électriques de votre coffret de répartition en cas de court-circuit ou de surcharge électrique.

• Ce lot de disjoncteurs divisionnaires est idéal pour compléter votre tableau électrique, il peut être utilisé aussi bien dans les constructions neuves que les extensions ou la rénovation.
• Ces disjoncteurs 16A Eaton sont facilement repérables dans votre tableau, il vous suffit de situer la manette de mise sous tension qui est de couleur grise.
• Ces disjoncteurs de courbe C, dotés d'un pouvoir de coupure de 4.5kA, sont prévus pour couper le courant des circuits électriques présents dans le domaine résidentiel ou du tertiaire (circuits terminaux).

• Norme NF
• Norme CE
• Garantie 2 ans

Descriptif

Données techniques disjoncteur du divisionnaire 16A à vis :

• Fonction de base : disjoncteur modulaire
• Nombre de pôles 1 pôle + N
• Nombre de pôles (total) : 2
• Nombre de pôles protégés : 1
• Protection de la Phase et coupure du Neutre
• Pouvoir de coupure : 4,5kA (C10)
• Courbe de déclenchement : C
• Courant assigné : 16A
• Gamme : PLG4
• Largeur en nombre de module : 1
• Tension assignée (Ue) : 230V
• Type de tension : AC
• Fréquence : 50 - 60Hz
• Catégorie de surtension : 3
• Degré de pollution : 2
• Type de connexion : à vis
• Fixation sur rail DIN
• Profondeur d'encastrement : 70,5mm
• Indice de protection (IP) : IP20
• Température ambiante en fonctionnement -25 - 75°C
• Section de raccordement câble souple 1 - 25mm²
• Section de raccordement câble rigide 1 - 25mm²
• Répond aux exigences d'installation de la norme NF C 15-100

Applications :

• Appareillage électrique pour le résidentiel et le tertiaire (circuits terminaux)
• Assure la protection des circuits d'éclairage, volets-roulants, radiateurs électriques (max 3680 W), planchers chauffants et prises de courant

Guide 123elec : comment changer un disjoncteur électrique ?

Découvrez comment raccorder un tableau électrique :

Caractéristiques e-catalogue Eaton :

Eaton réf.EAT264746-L12

Optez pour nos disjoncteurs de la marque Eaton pour compléter votre tableau électrique.

Dossier thématique :

Tout savoir sur les calibres des disjoncteur à utiliser pour les différents circuits électriques
