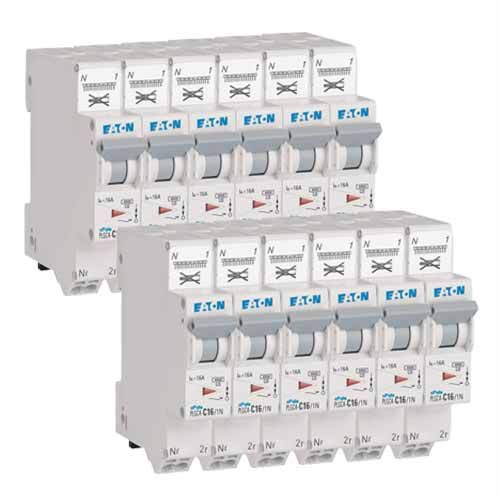

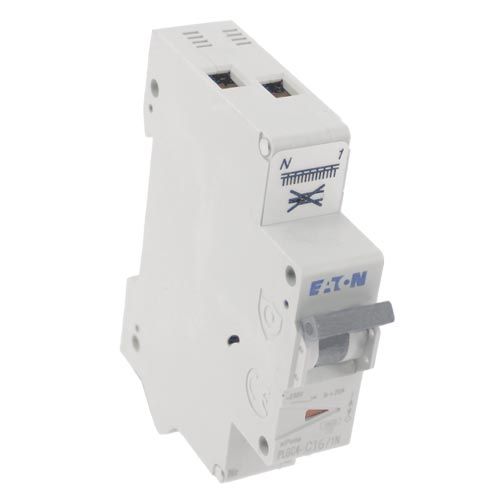

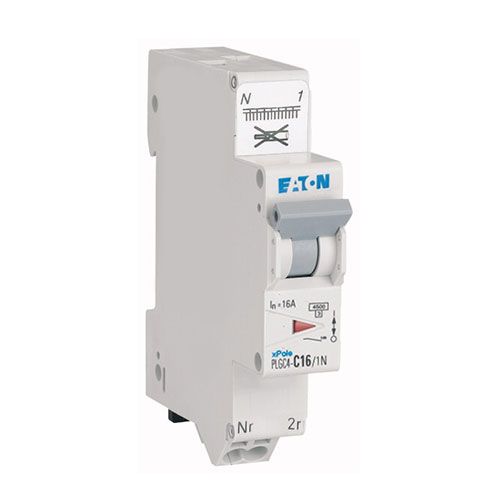

EATON Lot de 12 disjoncteurs 16A auto Ph+N courbe C 4.5kA 230V - EAT109130-L12

Présentation

Ce lot de 12 disjoncteurs auto 16A a pour fonction de couper l'électricité en cas de court-circuit ou surcharge électrique sur le réseau, ceci pour sécuriser les biens de votre logement (ex : prises de courant).

• Ces disjoncteurs sont composés de bornes de connexions automatiques afin de vous rendre l'installation aisée et sans outils.
• La couleur grise de la manette de mise sous tension vous aide à situer l'emplacement des disjoncteurs 16A Eaton dans votre tableau électrique.
• Ces disjoncteurs sont conformes aux normes d'installation dans le résidentiel et le tertiaire : courbe de déclenchement C et pouvoir de coupure de 4,5 kA.

• Norme NF
• Norme CE
• Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur 16A auto :

• Fonction de base : disjoncteur modulaire auto
• Nombre de pôles 1 pôle + N
• Nombre de pôles (total) : 2
• Courant assigné : 16A
• Gamme : PLGC4
• Courbe de type C
• Tension assignée : 230V
• Tenue assignée aux courts-circuits : 4.5kA
• Type de tension : AC
• Fréquence : 50 - 60Hz
• Largeur en nombre de module : 1
• Degré de pollution : 2
• Fixation sur rail DIN

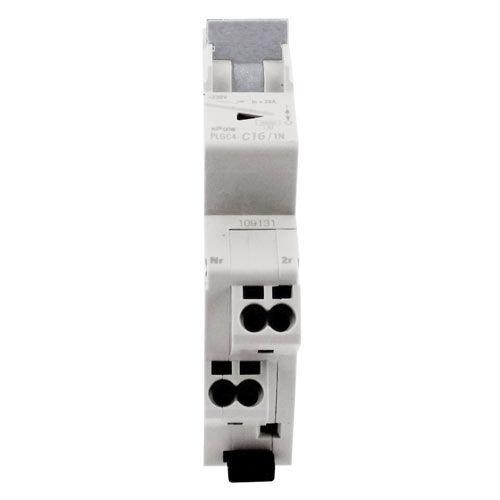

• Type de connexion : bornes automatiques
• Profondeur d'encastrement : 70,5mm
• Indice de protection (IP) : IP20
• température ambiante en fonctionnement : -25 - 75°C
• Section de raccordement câble souple : 1.5 - 4mm²
• Section de raccordement câble rigide : 1.5 - 2.5mm²
• Répond aux exigences d'installation de la norme NF C 15-100

Applications :

• Appareillages électriques pour le résidentiel et le tertiaire (circuits terminaux)
• Assure la protection des circuits d'éclairage, volets-roulants, radiateurs électriques (max 3680 W), planchers chauffants et prises de courant

Vidéo à consulter : comment remplacer un disjoncteur électrique :

Toutes les étapes pour câbler un tableau électrique :

Caractéristiques e-catalogue Eaton :

Eaton réf.EAT109130-L12

Eaton, spécialisée dans les systèmes électriques, vous propose des appareillages électriques de qualité.
