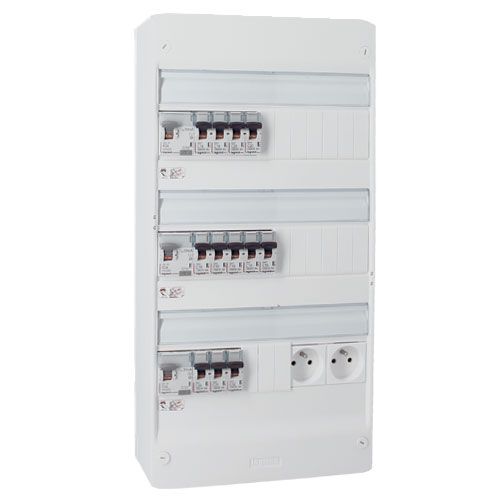

Tableau électrique pré-équipé 3 rangées 3ID 63A 12 disjoncteurs avec prises assemblé par 123elec avec composants LEGRAND

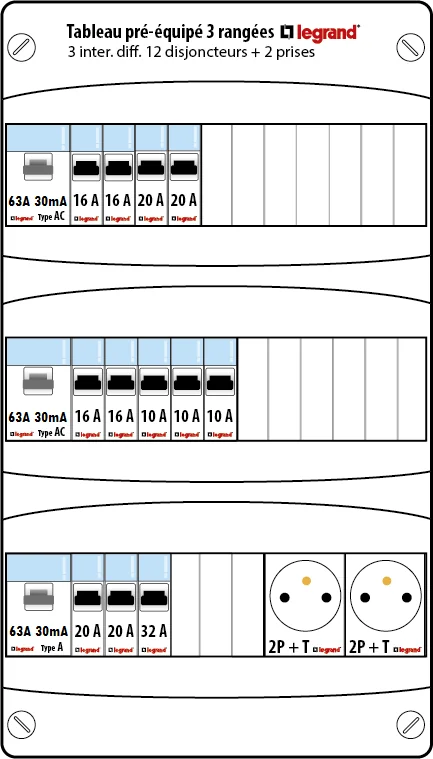

Composition de ce tableau électrique pré-équipé 3 rangées 3ID 63A 12 disjoncteurs avec prises assemblé par 123elec avec composants LEGRAND :

• 1 tableau électrique nu 3 rangées Legrand Drivia (Ref. Legrand 401213 / Ref. 123elec LEG401213)
• 2 interrupteurs différentiels 30mA 63A type AC à vis (Réf. Legrand 411650 / Réf. 123elec LEG411650)
• 1 interrupteur différentiel 30mA 63A type A à vis  (Réf. Legrand 411651) / Réf. 123elec LEG411651)
• 3 disjoncteurs uni + neutre DNX³ 10A à vis (Ref. Legrand 406773 / Ref. 123elec LEG406773)
• 4 disjoncteurs uni + neutre DNX³ 16A à vis (Ref. Legrand 406774 / Ref. 123elec LEG406774)
• 4 disjoncteurs uni + neutre DNX³ 20A à vis (Ref. Legrand 406775 / Ref. 123elec LEG406775)
• 1 disjoncteur uni + neutre 32A à vis (Ref. Legrand 406777 / Ref. 123elec LEG406777)
• 2 prises modulaires 2P+T 16A (Réf. Legrand 004280 / Ref. 123elec LEG004280)
• 6 peignes d'alimentation réversibles Phase + Neutre (Réf. Legrand 404926 / Réf. 123elec LEG404926)
• 1 peigne vertical 3 rangées
• 1 bornier de Terre (Réf. Legrand 405055)

Note : les borniers phase et neutre ne sont pas inclus dans le tableau.

Caractéristiques techniques du coffret nu de distribution Legrand Drivia :

• Nombre de rangées : 3
• Nombre de modules : 39 (3 rangées de 13 modules)
• Type de fixation : GTL ou en saillie
• Hauteur : 500mm
• Largeur : 250mm
• Profondeur : 103,5mm

Autres caractéristiques du coffret de répartition :

• Ce tableau est uniquement compatible avec la porte Legrand Drivia 3 rangées.
• Les peignes réversibles horizontaux sont entiers (13 modules). Ils ne sont pas coupés.
• Tous les appareillages du coffret sont à connexion à vis, sauf les interrupteurs différentiels qui sont à connexion auto.
• Le raccordement de l'alimentation électrique des 2 rangées peut être effectué sur la rangée du haut avec le peigne vertical livré à monter dans le tableau.
• Réserve de 58% (supérieure aux 20% minimum imposés par la norme NFC 15-100).

Certification NF du tableau pré-équipé : L'ensemble des composants du tableau électrique sont de marque Legrand. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF. 123elec assemble le tableau pré-équipé. À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est un ensemble de produits unitaires assemblés. Nous n'avons pas jugé nécessaire de soumettre à la certification NF le tableau dans son ensemble sachant que chaque composant répond à la norme CE et à la marque NF, excepté les peignes certifiés CE.
