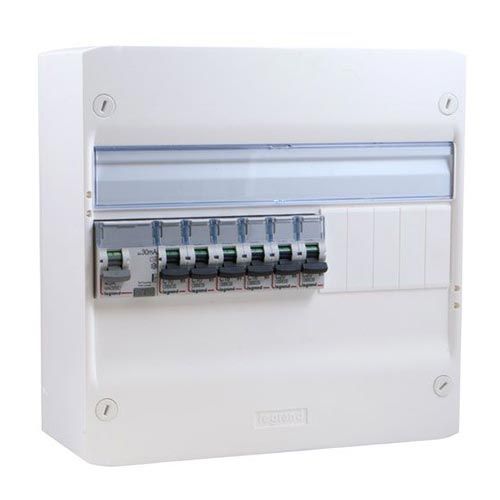

Tableau électrique pré-équipé 1 rangée 1ID 40A 6 disjoncteurs assemblé par 123elec avec composants Legrand

Présentation

Ce tableau électrique est idéal pour les petites surfaces de moins de 35m². L'ensemble des composants vous permettent de bénéficier d'un dispositif conforme à la norme NF C15-100.

• Ce tableau électrique pré-équipé 1 rangée est constitué d'appareillages modulaires à connexion à vis. Ce type de connexion vous assure un montage durable dans le temps.
• Ajoutez une porte Legrand Drivia 1 rangée afin de terminer et protéger les composants de ce coffret électrique pré-équipé.
• Adapté pour un bâtiment neuf ou une rénovation, ce tableau électrique 1 rangée s'installe aussi bien sur une goulotte GTL que sur un mur (en saillie).

• Norme CE
• Garantie 2 ans

Descriptif

Composition du tableau électrique pré-équipé 1 rangée 1ID 40A 6 disjoncteurs assemblé par 123elec avec des composants Legrand :

• 1 tableau électrique nu 1 rangée DRIVIA (Ref. Legrand 401211 / Ref. 123elec LEG401211)
• 1 interrupteur différentiel 30mA 40A type AC à vis (Ref. Legrand 411611 / Ref. 123elec LEG411611)
• 2 disjoncteurs uni + neutre DNX³ 10A à vis (Ref. Legrand 406773 / Ref. 123elec LEG406773)
• 2 disjoncteurs uni + neutre DNX³ 16A à vis (Ref. Legrand 406774 / Ref. 123elec LEG406774)
• 2 disjoncteurs uni + neutre DNX³ 20A à vis (Ref. Legrand 406775 / Ref. 123elec LEG406775)
• 2 peignes réversibles Phase + Neutre (Ref. Legrand 404926 / Ref. 123elec LEG404926)
• 1 bornier de Terre (Réf. Legrand 405055)

Note : les borniers phase et neutre ne sont pas inclus dans le tableau.

Caractéristiques techniques du coffret de distribution nu :

• Nombre de rangées : 1
• Nombre de modules 13 modules
• Type de fixation : GTL ou en saillie
• Hauteur : 250mm
• Largeur : 250mm
• Epaisseur : 103,5mm
• Indice de protection : IP30 - IK05

Autres caractéristiques du coffret de répartition :

• Compatible uniquement avec les portes Legrand Drivia 1 rangée.
• Tous les appareillages du coffret sont à connexion à vis.
• Les peignes réversibles horizontaux sont entiers (13 modules). Ils ne sont pas coupés.
• Peigne vertical non fourni.
• Réserve : 38% (supérieure aux 20% minimum imposés par la norme NFC 15-100)

Certification NF du tableau pré-équipé :

L'ensemble des composants du tableau électrique sont de marque Legrand. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF. 123elec assemble le tableau pré-équipé.

À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est un ensemble de produits unitaires assemblés. Nous n'avons pas jugé nécessaire de soumettre à la certification NF le tableau dans son ensemble sachant que chaque composant répond à la norme CE et à la marque NF, excepté les peignes certifiés CE.
