SCHNEIDER Resi9 XP Tableau électrique monté et câblé TAMC 3 rangées 3ID 40A 10 disjoncteurs
Équipez votre habitation avec un tableau électrique déjà pré-équipé de dispositifs de protection et pouvant évoluer selon vos besoins.

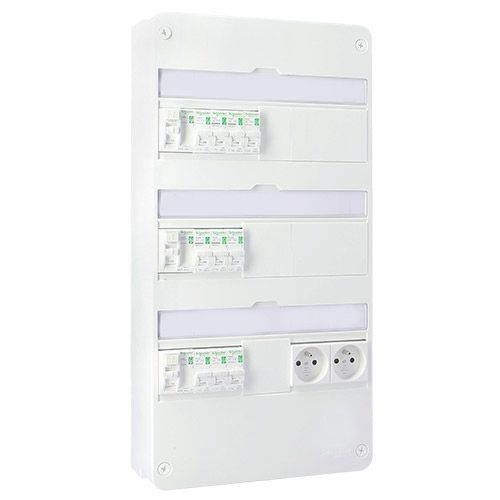

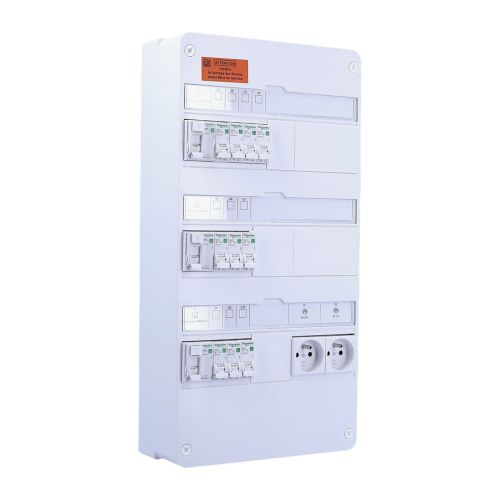

Composition du coffret électrique pré équipé :
- 1 tableau électrique nu 3 rangées Schneider Resi9 (Réf. Schneider R9H13403 / Réf. 123elec SCHR9H13403)
- 2 interrupteurs différentiels Schneider 30mA 40A type AC à vis (Réf. Schneider R9PRC240 / Réf. 123elec SCHR9PRC240)
- 1 interrupteur différentiel Schneider 30mA 40A type A à vis (Réf. Schneider R9PRA240 / Réf. 123elec SCHR9PRA240)
- 2 disjoncteurs 10A à vis Schneider (Réf. Schneider R9PFC610 / Réf. 123elec SCHR9PFC610)
- 4 disjoncteurs 16A à vis Schneider (Réf. Schneider R9PFC616 / Réf. 123elec SCHR9PFC616)
- 3 disjoncteurs 20A à vis Schneider (Réf. Schneider R9PFC620 / Réf. 123elec SCHR9PFC620)
- 1 disjoncteur 32A à vis Schneider (Réf. Schneider R9PFC632 / Réf. 123elec SCHR9PFC632)
- 2 prises 2P + T Schneider (Réf. Schneider R9PCS616 / Réf. 123elec SCHR9PCS616)
- 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
- 1 peigne 1P+N 63A 8 modules Schneider (Réf. Schneider R9PXH208)
- 2 peignes 1P+N 63A 10 modules Schneider (Réf. Schneider R9PXH210)
Caractéristiques du coffret de distribution Schneider Resi9 :
- Nombre de modules : 39
- Nombre de rangées : 3
- Réserve : 48%
- Hauteur : 500 mm
- Largeur : 252 mm
- Épaisseur : 108 mm
- Indice de protection : IP30 - IK05
- Couleur : blanc
Autres caractéristiques du coffret de répartition Schneider prééquipé 13 modules 3 rangées :
- Compatible uniquement avec la porte Schneider Resi9 3 rangées.
- Conforme aux normes IEC 60670-1 et IEC 60670-24
- Prééquipé d'appareillages modulaires du système XP (bornes de connexion à vis)
- Peignes verticaux non inclus mais le tableau est fonctionnel car le câblage entre les borniers et les différentiels est fourni.
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
Certification NF du tableau pré-équipé :
L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Schneider, expert dans le domaine de l'industrie électrique et de la gestion de l'énergie, vous propose des produits qualitatifs et fiables.
Lire le dossier thématique sur le choix d'un tableau électrique
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
