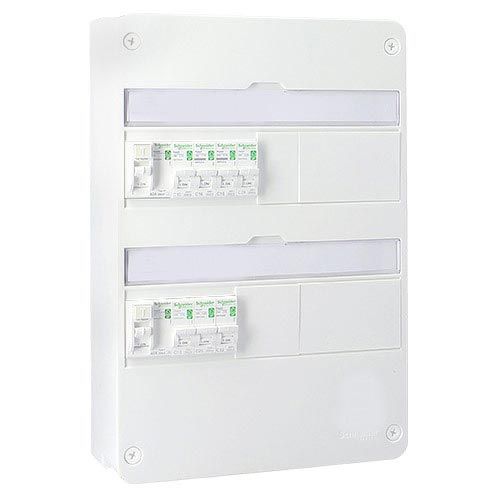

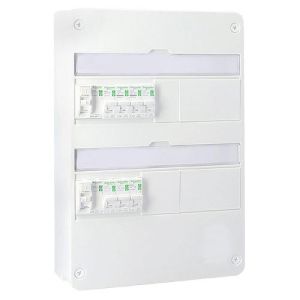

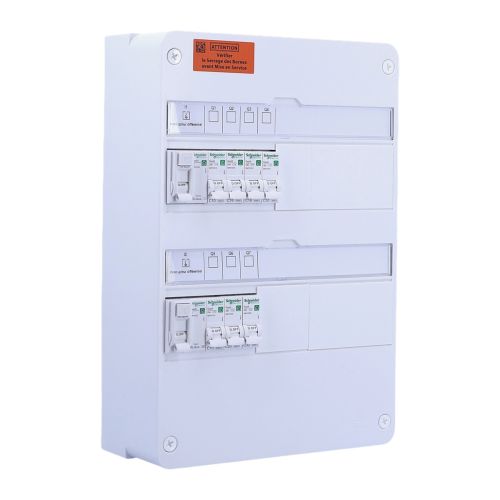

SCHNEIDER Resi9 XP Tableau électrique prééquipé 2 rangées 2ID 40A 7 disjoncteurs

Composition du tableau électrique prééquipé :

• 1 tableau électrique nu 2 rangées Schneider Resi9 (Ref. Schneider R9H13402 / Ref. 123elec SCHR9H13402)
• 1 interrupteur différentiel Schneider 30mA 40A type AC à vis (Réf. Schneider R9PRC240 / Réf. 123elec SCHR9PRC240)
• 1 interrupteur différentiel Schneider 30mA 40A type A à vis (Réf. Schneider R9PRA240 / Réf. 123elec SCHR9PRA240)
• 2 disjoncteurs 10A à vis Schneider (Réf. Schneider R9PFC610 / Réf. 123elec SCHR9PFC610)
• 2 disjoncteurs 16A à vis Schneider (Réf. Schneider R9PFC616 / Réf. 123elec SCHR9PFC616)
• 2 disjoncteurs 20A à vis Schneider (Réf. Schneider R9PFC620 / Réf. 123elec SCHR9PFC620)
• 1 disjoncteur 32A à vis Schneider (Réf. Schneider R9PFC632 / Réf. 123elec SCHR9PFC632)
• 2 peignes horizontaux Resi9 13 modules (Réf. Schneider R9PXH213 / Réf. 123elec SCHR9PXH213)
• 1 bornier de terre, 1 bornier de Phase, 1 bornier de Neutre
• Des obturateurs séparables par module et demi-module
• Peignes verticaux non inclus mais le tableau est fonctionnel car le câblage entre les borniers et les différentiels est fourni.



Caractéristiques du tableau électrique Resi9 :

• Nombre de modules : 26
• Nombre de rangées : 2
• Réserve : 58%
• Hauteur : 375 mm
• Largeur : 252 mm
• Épaisseur : 108 mm
• Indice de protection : IP30 - IK05
• Couleur : blanc



Autres caractéristiques du tableau électrique SCHNEIDER prééquipé 13 modules 2 rangées :

• Système XP (bornes de connexion à vis)
• Compatible uniquement avec la porte Schneider Resi9 2 rangées.
• Les peignes horizontaux font 10 modules. Ces peignes vous permettrons de mettre en plus du différentiel jusqu'à 8 disjoncteurs par rangées. Si vous souhaitez rajouter des appareillages, il faudra remplacer ces peignes par la référence R9PXH213
• Pose en saillie
• Destiné à la distribution électrique dans le résidentiel
• Un châssis coulissant qui se fixe sans outil
• Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
• Facile à transporter grâce à son packaging : le plus court du marché
• L'achat d'un Tableau électrique Pré-équipé SCHNEIDER Resi9 XP permet également un gain pouvant aller jusqu'à -25% en le comparant à l'achat de chaque produit au détail



Certification NF du tableau pré-équipé :

L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.

À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.

Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.



Pour une installation électrique en toute sécurité, retrouvez tous les tableaux électriques Schneider conformes aux normes.

Lire le dossier thématique sur le câblage d'un tableau électrique
