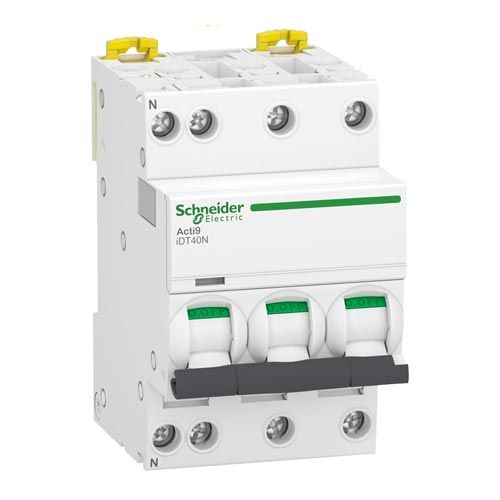

SCHNEIDER Acti9 iDT40N Disjoncteur 6A 3P+N courbe C 10kA 400V - A9P24706

  • Réf. 123Elec : SCHA9P24706
  • Réf. Fabricant : A9P24706
SCHNEIDER
74,95 €  TTC
62,46 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40N Disjoncteur 6A 3P+N courbe C 10kA 400V - A9P24706

Ce disjoncteur Schneider magnétothermique est un appareillage modulaire indispensable pour protéger vos installations en cas de dysfonctionnements électriques.

  • Ce disjoncteur 10kA peut s'utiliser avec un abonnement EDF Tarif Jaune. Ce tarif est appliqué pour les structures avec un compteur dont la puissance se situe entre 42 et 240kVA.
  • Un bloc différentiel Vigi iDT40 placé en aval de ce disjoncteur Schneider vous permettra de bénéficier d'une protection complète : protection des biens et des personnes.
  • Ce disjoncteur 6A 3P+N pour bâtiments tertiaires à la capacité d'interrompre le courant des circuits en triphasé, ceci en cas de courts-circuits ou de surchauffe.
Fiche e-catalogue disjoncteur 6A courbe C 10kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Caractéristiques techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40
  • Nom de l'appareil : IDT40N
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 3P + N
  • Nombre de pôles protégés : 3
  • Courant assigné : 6A
  • Largeur en nombre de module : 3
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1 ; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 400 V CA 50 Hz
  • Déclenchement magnétique :

     - 5,,,10 x In se conformer à EN/CEI 60898-1

     - 8 x In +/- 20 % se conformer à EN/CEI 60947-2

  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 7,5 kA 75 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : à vis
  • Support de montage : Rail DIN
  • Pas de 9 mm : 6
  • Hauteur : 85mm
  • Largeur : 54mm
  • Profondeur : 74mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...10mm² souple

     - Borne de connexion (haut ou bas) 1...16mm² rigide
  • Longueur de dénudage des fils : 14mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques tels que des petits coffret de gestion.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Schneider réf.SCHA9P24706

123elec vous propose du matériel électrique de la marque Schneider, leader de la distribution et gestion de l'énergie.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iDT40
Gencode EAN 3606481382047
Marque SCHNEIDER
NF Oui
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9P24706
Intensité 6A
Type de courbe Courbe C
Pouvoir de coupure 10kA
Type de connexion A vis
Nombre de pôles Tétrapolaire 3P+N
Emprise (en nombre de modules) 3
Tension 400V CA
Nombre d'unité de vente 1
