Présentation

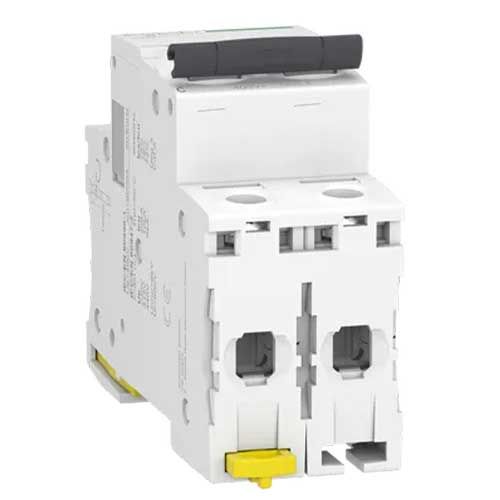

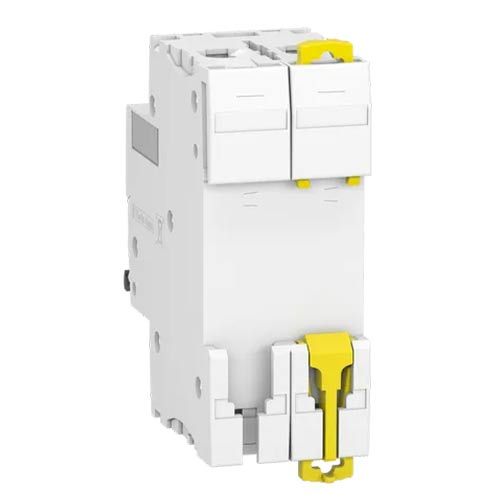

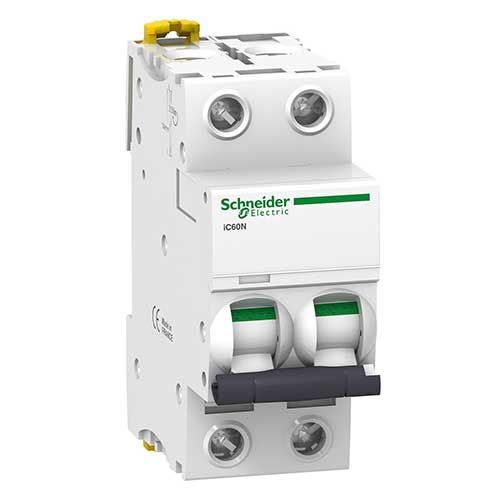

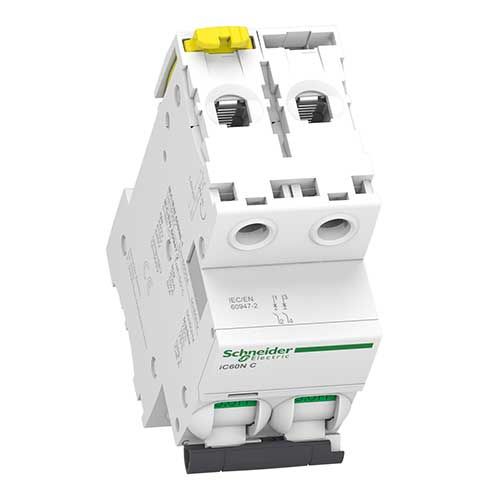

SCHNEIDER Acti9 iC60N Disjoncteur 16A 2P courbe C 10kA 400V EU - A9F74216
Ce disjoncteur Schneider magnétothermique, destiné aux secteurs du tertiaire et de l'industrie, rend votre installation électrique sécurisée. Ce disjoncteur électrique peut s'utiliser dans toute l'Europe.
- Ce disjoncteur est équipé d'une technologie de déclencheur magnétothermique de courbe C. Sa fonction est de détecter les défauts liés aux lignes et ainsi assurer la protection des biens.
- Pour ajouter une protection différentielle à votre disjoncteur Schneider, associez-lui un bloc différentiel Vigi iC60 Europe en option*.
- En choisissant ce disjoncteur bipolaire, vous garantissez la protection des 2 pôles. Il contrôle en simultané le courant de la phase et du neutre.
Fiche e-catalogue disjoncteur 16A 2P courbe C Schneider Europe
À savoir : cette référence est une référence Européenne (référence Française équivalente : A9F77216). Les références européennes ont des conditions plus avantageuses, notamment avec leur prix moins élevés. Toutefois, elles ne sont pas conformes à la norme NF, il est donc préférable de ne pas les associer aux références françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
Conseil 123elec : pour obtenir une installation électrique conformes aux normes, installez soit les appareillages modulaires français, soit les appareillages Europe dans votre tableau, sans mixité.
Descriptif
Données spécifiques du disjoncteur 16A :- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Nom de l'appareil : ICN60N
- Application : distribution
- Zone d'utilisation : Europe
- Fonction de base : disjoncteur miniature
- Nombre de pôles : 2 pôles
- Nombre de pôles protégés : 2
- Courant assigné : 16 A
- Largeur en nombre de module : 2
- Type de réseau : CA / CC
- Type de déclencheur : magnétothermique
- Courbe de déclenchement : C
- Pouvoir de coupure : - 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 - 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2 - 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 - 36 kA Icu à 100...133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi : - Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : - Oui se conformer à EN 60898-1 - Oui se conformer à EN 60947-2 - Oui se conformer à IEC 60898-1 - Oui se conformer à CEI 60947-2
- Normes : IEC 60898-1 / EN 60947-2 / EN 60898-1 / CEI 60947-2
Infos supplémentaire du disjoncteur Schneider :- Fréquence : 50 - 60 Hz
- Déclenchement magnétique : 8 x In +/- 20%
- [Ics] pouvoir assigné de coupure de service en court-circuit : - 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz - 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz - 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz - 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz - 27 kA 75 % se conformer à CEI 60947-2 - 12...133 V CA 50/60 Hz - 27 kA 75 % se conformer à EN 60947-2 - 12...133 V CA 50/60 Hz - 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz - 6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz - 10 kA 100 % se conformer à CEI 60947-2 - 72...125 V CC - 10 kA 100 % se conformer à EN 60947-2 - 72...125 V CC
- Classe de limitation : - 3 se conformer à EN 60898-1 - 3 se conformer à IEC 60898-1
- [Ui] tension d'isolement - 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs - 6 kV se conformer à EN 60947-2 - 6 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : oui
- Type de commande : par maneton
- Signalisation locale : signalisation de déclenchement
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
Informations relatives à l'installation :- Mode d'installation : fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : haut ou bas
- Pas de 9 mm : 4
- Hauteur : 85mm
- Largeur : 36mm
- Profondeur : 78,mm
- Type de raccordement : - Borne de connexion (haut ou bas) 1...25 mm² rigide - Borne de connexion (haut ou bas) 1...16 mm² souple
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- Couple de serrage : 2 N.m haut ou bas
- Protection différentielle : bloc séparé
Domaines d'applications :- Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
- Assure la protection des circuits d'éclairage, volets-roulants, radiateurs électriques (max 3680 W), planchers chauffants et prises de courant
Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.*Pour obtenir un disjoncteur différentiel, il est nécessaire d'associer
un bloc différentiel Vigi iC60 Europe à ce disjoncteur. Peut se placer en tête de groupe.
Caractéristiques e-catalogue Schneider :Fiche technique Schneider réf.SCHA9F74216Matériels électriques
Schneider : nos solutions indispensables pour la gestion de vos lignes électriques.
Dossier thématique : Quel disjoncteur choisir selon la nature des circuits ?
