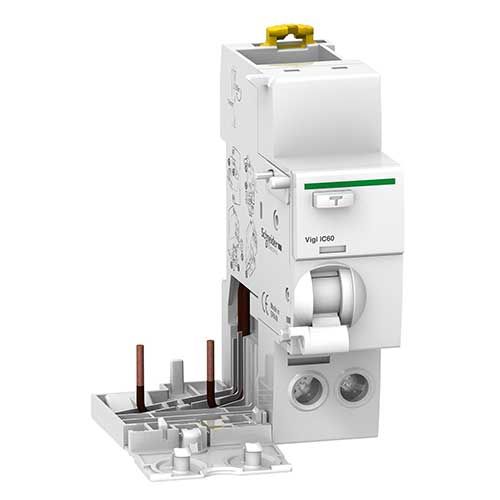

SCHNEIDER Acti9 iC60 Bloc différentiel Vigi 2P 25A 30mA type A SI EU - A9V61225

Informations techniques de ce bloc différentiel Schneider :

• Gamme : Acti 9
• Nom de l'appareil : Vigi iC60
• Fonction de base : blocs différentiels
• Zone d'utilisation : Europe
• Nombre de pôles : 2 pôles
• Courant assigné : 25A
• Protection du différentiel : 30mA
• Type de différentiel : A-SI
• Temporisation : instantanée
• Fréquence : 50 - 60Hz
• [Ue] tension assignée d'emploi :
   - 230...240 V CA 50/60 Hz se conformer à EN 61009-1
   - 230...240 V CA 50/60 Hz se conformer à IEC 61009-1
• Normes : IEC 61009-1 / EN 61009-1
• Pas de 9 mm : 3

Données complémentaires de ce bloc différentiel Schneider :

• Technologie différentiel : indépendant de la tension
• [Ui] tension d'isolement : 500 V AC 50/60 Hz se conformer à IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947-2
• Signalisation locale : signalisation de déclenchement

• Bouton test pour vérifier le bon fonctionnement du dispositif

Informations relatives à l'installation :

• Mode d'installation : clipsable
• Support de montage : Rail DIN
• Connexion électrique du disjoncteur : connecteur
• Compatibilité répartiteur, peigne, jeu de barres : bas
• Hauteur : 91mm
• Largeur : 27mm
• Profondeur : 73,5mm
• Type de raccordement :
   - Borne de connexion du type à cage (bas) 1...25 mm² rigide sans extrémité
   - Borne de connexion du type à cage (bas) 1...16 mm² souple sans extrémité
   - Borne de connexion du type à cage (bas) 1...16 mm² souple avec extrémité
• Longueur de dénudage des fils : 14mm
• Couple de serrage : 2 N.m bas

Domaines d'applications :

• Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux)
• Assure la protection des personnes contre les électrocutions par contact direct

Conseil 123elec : pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Caractéristiques e-catalogue Schneider :

Fiche technique Schneider réf.SCHA9V61225

Installez des produits sécurisés et fiables en choisissant le matériel électrique Schneider. Solutions disponibles sur 123elec.com - Votre référence en matériel électrique.
