Présentation

LOT LEGRAND BACO Disjoncteur d'abonné monophasé 60A 500mA différentiel instantané + Fouets de raccordement EDF - 401051 + P646

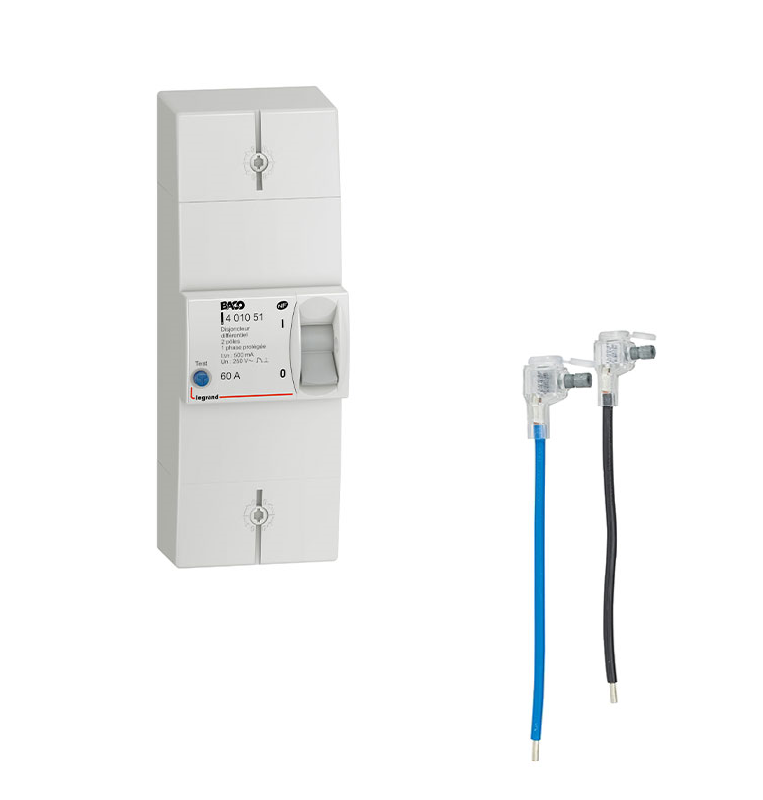

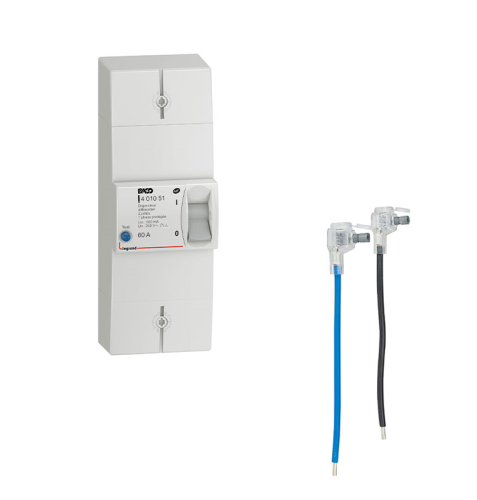

123elec vous propose un lot composé d'un disjoncteur d'abonné monophasé Legrand Baco et de deux fouets de raccordement pour compteur d'abonné.

Ce lot de matériel électrique est spécialement conçu pour les abonnements au tarif bleu, avec puissance limitée.

Le disjoncteur de branchement EDF Legrand est doté de bornes de raccordement inclinables de 10° à 30°, permettant un câblage ou un décâblage facile par l'avant.

Les fouets de raccordement EDF facilitent le raccordement du disjoncteur d'abonné grâce à ses embouts souples et ses connexions à perforation d'isolant.

Norme CE
Garantie 2 ans

Descriptif

Caractéristiques techniques du disjoncteur d'abonné monophasé Legrand Baco :

Tension : 250V
Fréquence : 50Hz
Intensité nominale : 60A
Sensibilité : 500mA
Indice de protection : IP40
Indice de résistance aux chocs : IK05
N° nomenclature Enedis : 69 30 046
Agrée NF C 62-411
Bornes pivotantes de 10° à 30°
Profondeur des bornes : de 14 à 17mm
Vis : sans tête à empreinte CHC de 4mm
Couple de serrage des vis de bornes : standard de 2,5N.m à 4N.m / Maxi à 6N.m

Fonctions du disjoncteur de branchement EDF Legrand Baco :

Coupe et sectionne l'ensemble de l'installation
Protège contre les surcharges et les courts-circuits
Plombable avec pose de scellé Ø2 en plomb ou plastique
Cadenassage de la manette pendant une intervention de maintenance

Caractéristiques techniques des fouets de raccordement :

Intensité max : 60A
Capacité d'entrée de 6 à 35 mm² (en fonction de la nature du câble)
Conforme HN 33-S-82 EDF
Obligatoire pour câbles d'alimentation (aluminium et cuivre de section >= 25mm²)
Longueur : 25cm

Consignes à respecter pour le branchement EDF :

Les fouets de raccordement doivent être montés dans les règles de l'art et devront être utilisés sous capot (tableaux, coffrets, etc.)
Préparer la tête de câble comme à l'usage
Raccorder l'embout neutre (bleu) en premier
Introduire à fond le conducteur sans le dénuder
Vérifier son bon positionnement à travers le boîtier transparent
Serrer la vis avec une clé hexagonale H10 jusqu'à rupture de la tête fusible en maintenant le boîtier à la main ou à l'aide d'une pince
Reconstruire l'isolation en clipsant la cache-vis souple
Raccorder l'embout sur l'appareil à connecter (compteur, disjoncteur)

Caractéristiques e-catalogue Legrand :
Fiche technique disjoncteur d'abonné Legrand Baco réf. 401051
