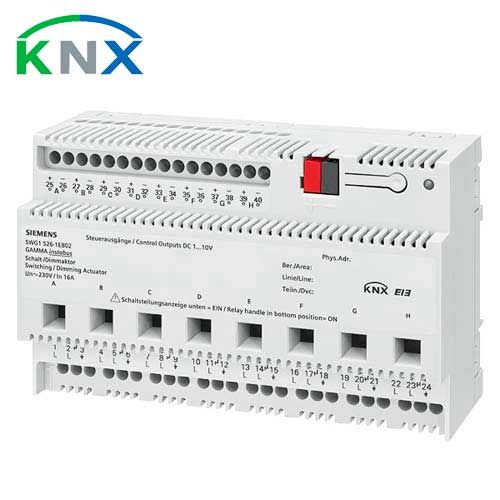

SIEMENS KNX Actionneur de commutation 8 sorties 16A avec variateur

Une Installation KNX doit être composée au minimum des éléments suivants :

• une alimentation KNX (réf. SIE5WG1125-1AB02)
• du câble BUS KNX (réf. PHN811300)
• un actionneur / variateur KNX
• une commande KNX (interrupteur, détecteur,etc.)
• une Interface IP ou USB KNX (réf. SIE5WG1148-1AB12)

Pour faire fonctionner ces produits, il est obligatoire d'utiliser le logiciel spécifique pour systèmes KNX.

Caractéristiques techniques de l'actionneur de commutation et variation Siemens KNX :

• 8 sorties de tension de commande 1 à 10 V CC
• 8 sorties de commutation (contacts relais) pour 230 V CA , 16 A (charge ohmique)
• Un objet d'état 1 bit et un objet d'état 8 bits (état de commutation ou valeur de variation) par canal
• Mode Nuit (éclairage temporisé), activable par canal
• Déclenchement et / ou enclenchement d'un canal par variation Plus clair / Plus sombre
• Durée de variation réglable entre 0% et 100%
• Commande de scénario 8 bits intégrée et intégration de chaque canal dans 8 scénarios maximum
• Alimentation de l'électronique de l'actionneur par la tension de bus
• Coupleur de bus intégré, raccordement du bus par borne et système de liaison au rail de données
• Appareil modulaire pour montage sur profilé support EN 60715-TH35-7.5
• Largeur : 8 UM (1 UM = 18 mm)

Autres caractéristiques de l'actionneur de commutation/variation Siemens KNX :

• Par sortie, indication mécanique de la position de commutation, utilisation également possible pour commande manuelle directe de la sortie de commutation
• Sélection pour définir si tous les canaux doivent être paramétrés de manière identique ou de manière individuelle
• Pour chaque canal d'actionnement, objets d'ordre pour commutation Marche / Arrêt, variation Plus clair / Plus sombre et définir valeur de variation
• Avertissement environ 30 secondes avant le déclenchement proche, par passage à 50 % de la valeur de variateur réglée jusqu'ici, en cas de durée d'enclenchement limitée du canal
• Comportement réglable en cas de panne de la tension de bus et de rétablissement de la tension de bus

Caractéristiques e-catalogue Siemens

• Siemens Réf. 5WG1526-1EB02
• Fiche produit (en anglais)
• Fiche descriptive du programme d'application (en anglais)
• Obtenir le programme d'application (fiche VD) à lire via le logiciel ETS.
