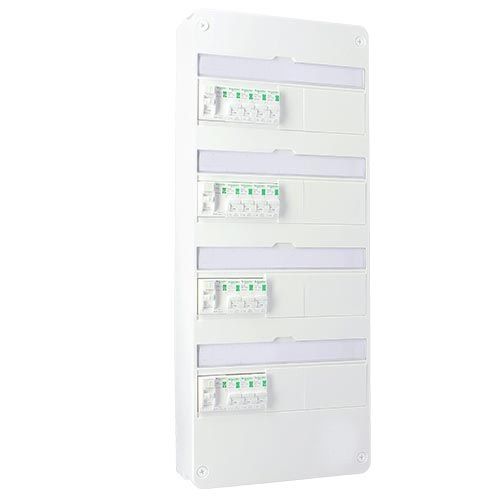

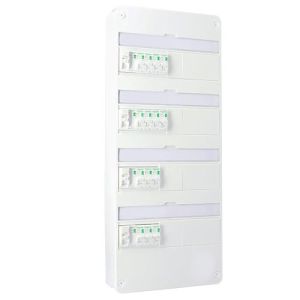

Composition du coffret électrique pré-équipé :
- 1 tableau électrique nu 4 rangées Schneider Resi9 (Ref. Schneider R9H13404 / Ref. 123elec SCHR9H13404)
- 3 interrupteurs différentiels Schneider 30mA 40A type AC à vis (Ref. Schneider R9PRC240 / Ref. 123elec SCHR9PRC240)
- 1 interrupteur différentiel Schneider 30mA 40A type A à vis (Ref. Schneider R9PRA240 / Ref. 123elec SCHR9PRA240)
- 4 disjoncteurs 10A à vis Schneider (Ref. Schneider R9PFC610 / Ref. 123elec SCHR9PFC610)
- 5 disjoncteurs 16A à vis Schneider (Ref. Schneider R9PFC616 / Ref. 123elec SCHR9PFC616)
- 4 disjoncteurs 20A à vis Schneider (Ref. Schneider R9PFC620 / Ref. 123elec SCHR9PFC620)
- 1 disjoncteur 32A à vis Schneider (Ref. Schneider R9PFC632 / Ref. 123elec SCHR9PFC632 )
- 4 peignes horizontaux (Réf. Schneider R9PXH213 / Réf. 123elec SCHR9PXH213)
- 1 bornier de terre, 1 bornier de Phase, 1 bornier de Neutre
- Des obturateurs séparables par module et demi-module
- Peignes verticaux non inclus
Caractéristiques du coffret de distribution Schneider :
- Nombre de modules : 52
- Nombre de rangées : 4
- Réserve : 58%
- Hauteur : 625 mm
- Largeur : 252 mm
- Epaisseur : 108 mm
- Indice de protection : IP30 - IK05
- Couleur : blanc
Autres caractéristiques du tableau électrique Schneider Resi9 :
- Compatible uniquement avec la porte Schneider Resi9 4 rangées (réf. R9H13424).
- Système XP = bornes à vis
- Les peignes horizontaux 13 modules sont entiers. En effet, ils ne sont pas coupés
- Peigne vertical non inclus
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
- L’achat d’un Tableau électrique Pré-équipé SCHNEIDER Resi9 XP permet également un gain pouvant aller jusqu’à -25% en le comparant à l’achat de chaque produit au détail
Certification NF du tableau pré-équipé :
L’ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d’alimentation n’ont pas fait l’objet d’une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.
À la différence d’un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.
Nous n’avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
