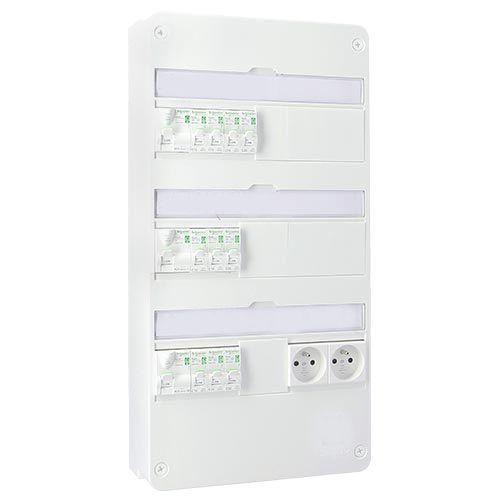

Composition du coffret électrique Schneider Resi9 :
- 1 tableau électrique nu 3 rangées Schneider Rési9 (Réf. Schneider R9H13403 / Réf. 123elec SCHR9H13403)
- 2 interrupteurs différentiels Schneider XE 30mA 40A type AC auto (Réf. Schneider R9ERC240 / Réf. 123elec SCHR9ERC240)
- 1 interrupteur différentiel Schneider XE 30mA 40A type A auto (Réf. Schneider R9ERA240 / Réf. 123elec SCHR9ERA240)
- 2 disjoncteurs 10A auto Schneider XE (Réf. Schneider R9EFC610 / Réf. 123elec SCHR9EFC610)
- 4 disjoncteurs 16A auto Schneider XE (Réf. Schneider R9EFC616 / Réf. 123elec SCHR9EFC616)
- 3 disjoncteurs 20A auto Schneider XE (Réf. Schneider R9EFC620 / Réf. 123elec SCHR9EFC620)
- 1 disjoncteur 32A auto Schneider XE (Réf. Schneider R9EFC632 / Réf. 123elec SCHR9EFC632)
- 2 prises 2P + T Schneider (Réf. Schneider R9PCS616 / Réf. 123elec SCHR9PCS616)
- 1 peigne Resi9 XE 8 modules (Réf. Schneider R9EXHS08 / Réf. 123elec SCHR9EXHS08)
- 2 peignes Resi9 XE 13 modules (Réf. Schneider R9EXHS13 / Réf. 123elec SCHR9EXHS13)
- 1 bornier de terre, 1 bornier de Phase, 1 bornier de Neutre
- Des obturateurs séparables par module et demi-module
- Peignes verticaux non inclus
Caractéristiques du coffret électrique Schneider :
- Nombre de modules : 39
- Nombre de rangées : 3
- Réserve : 46%
- Hauteur: 500 mm
- Largeur : 252 mm
- Épaisseur : 108 mm
- Indice de protection : IP30 - IK05
- Couleur : blanc
Autres caractéristiques du coffret électrique Resi9 :
- Compatible uniquement avec la porte Schneider Resi9 3 rangées.
- Peigne vertical non inclus
- Système embrochable XE : branchez vos modules XE en 1 clic !
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
- L’installation et le remplacement des produits Resi9 est simple et sécurisée grâce au peigne horizontal appelé aussi répartiteur XE
- Le raccordement des circuits électriques se fait sans outils à l’aide des connexions automatiques
- L’achat d’un Tableau électrique Pré-équipé SCHNEIDER Resi9 XE permet également un gain pouvant aller jusqu’à -20% en le comparant à l’achat de chaque produit au détail
Certification NF du tableau pré-équipé :
L’ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d’alimentation n’ont pas fait l’objet d’une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.

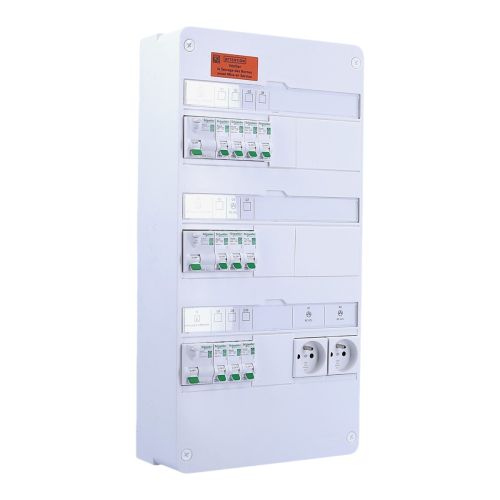

À la différence d’un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.
Nous n’avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Vidéo Schneider, astuces d’installation du tableau électrique Resi9 en technologie embrochable
