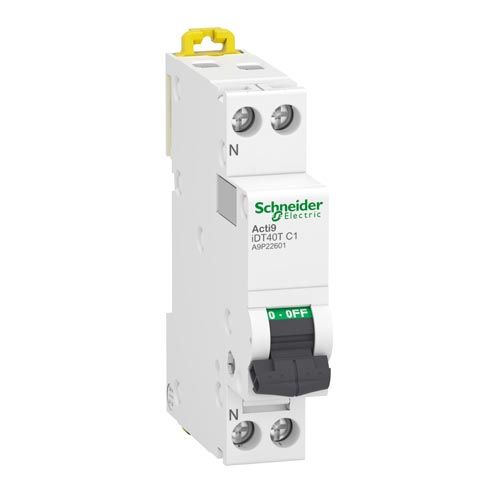

SCHNEIDER Acti9 iDT40T Disjoncteur 1A Ph+N courbe C 6kA 230V - A9P22601

  • Réf. 123Elec : SCHA9P22601
  • Réf. Fabricant : A9P22601
SCHNEIDER
17,35 €  TTC
14,46 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

SCHNEIDER Acti9 iDT40T Disjoncteur 1A Ph+N courbe C 6kA 230V - A9P22601

Ce disjoncteur, spécifiquement dédié aux installations tertiaires, sert à protéger vos installations électriques des surchauffes et des courts-circuits.

  • Ce disjoncteur Acti9 iDT40T est parfaitement adapté pour les circuits électriques à faible puissance, il propose un calibre de 1A.
  • Repérez si ce disjoncteur est sous tension ou non, grâce à sa manette de commande. Si le levier est en haut, la protection de votre circuit est assurée.
  • Lors d'une intervention sur le circuit électrique, vous avez la possibilité de consigner ce disjoncteur Schneider. Cadenassez-le et le personnel sera protégé contre les accidents électriques.
Fiche e-catalogue disjoncteur 1A courbe C 6kA Schneider
  • Norme NF
  • Norme CE
  • Garantie 2 ans

Descriptif

Informations techniques de ce disjoncteur Schneider :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 iDT40T
  • Nom de l'appareil : IDT40T
  • Application : distribution
  • Fonction de base : disjoncteur miniature
  • Nombre de pôles : 1P + N
  • Nombre de pôles protégés : 1
  • Courant assigné : 1A
  • Largeur en nombre de module : 1
  • Type de réseau : CA
  • Type de déclencheur : magnétothermique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :

     - 4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : oui se conformer à EN/CEI 60947-2
  • Normes : EN/CEI 60898-1; EN/CEI 60947-2

Données complémentaires de ce disjoncteur Schneider :

  • Fréquence : 50Hz
  • [Ue] tension assignée d'emploi : 230 V CA 50 Hz
  • Déclenchement magnétique :

     - 5,,,10 x In se conformer à EN/CEI 60898-1

     - 8 x In +/- 20 % se conformer à EN/CEI 60947-2

  • [Ics] pouvoir assigné de coupure de service en court-circuit :

     - 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1

     - 4,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : oui
  • Type de commande : par maneton
  • Indication de tension : ON/OFF
  • Endurance mécanique : 20000 cycles
  • Durée de vie électrique : 20000 cycles

Informations relatives à l'installation :

  • Mode d'installation : fixe
  • Type de connexion : à vis
  • Support de montage : Rail DIN
  • Pas de 9 mm : 2
  • Hauteur : 81mm
  • Largeur : 18mm
  • Profondeur : 78mm
  • Type de raccordement :

     - Borne de connexion (haut ou bas) 1...10mm² souple

     - Borne de connexion (haut ou bas) 1...16mm² rigide
  • Longueur de dénudage des fils : 14mm pour haut ou bas connexion
  • Couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : bloc séparé

Domaines d'applications :

  • Appareillage électrique pour l'industrie et le tertiaire (circuits terminaux).
  • Assure la protection des circuits électriques tels que les voyants, ventilation, gestionnaires d'énergie ou autres appareillages modulaires.

Tuto - Comment changer un disjoncteur dans un tableau électrique ?

Conseil 123elec: pour éviter d'avoir des difficultés lors du raccordement électrique via les peignes entre les différents appareillages, 123elec vous préconise d'opter pour des équipements électriques de la même gamme.

Fiche e-catalogue Schneider :

Schneider réf.SCHA9P22601

Schneider, groupe spécialisé dans les solutions d'énergie, vous propose une large gamme de produits pour votre installation électrique.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Schneider Acti9 iDT40
Gencode EAN 3606481381286
Marque SCHNEIDER
NF Oui
CE Oui
Garantie 2 ans
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant A9P22601
Intensité 1A
Type de courbe Courbe C
Pouvoir de coupure 6kA
Type de connexion A vis
Nombre de pôles Monophasé 1P+N
Emprise (en nombre de modules) 1
Tension 230V CA
Nombre d'unité de vente 1
