Norme NF C 15-100 et réseau multimédia : guide complet
Avec l'avancée des nouvelles technologies et l'utilisation quotidienne des appareils multimédia, la présence d'un réseau VDI au sein d'un logement est de plus en plus important pour grand nombre de foyers. Zoom sur les exigences des normes en vigueur afin de disposer d'un réseau de communication optimal et conforme.
La norme électrique sur le réseau multimédia

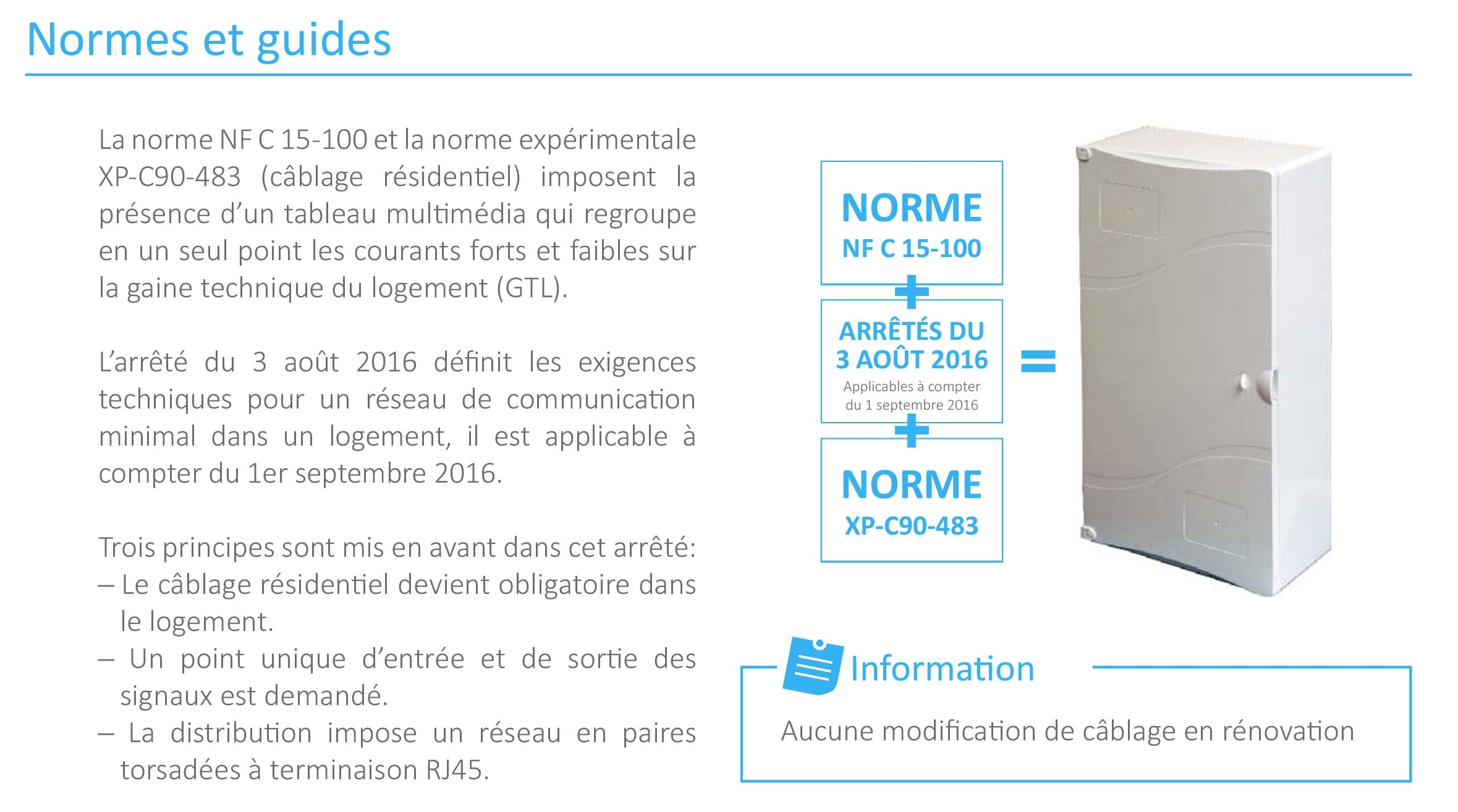

Les normes en vigueur, applicables pour tout ce qui concerne le réseau VDI (Voix Données Images) d'une habitation sont la norme NF C 15-100, le code de la construction et de l'habitat ainsi que l'UTE C 90-483.
À noter :
- les fixations à griffes sont strictement interdites,
- les prises de communication ne sont pas admises dans les volumes 0, 1, 2 et le volume caché des pièces comprenant une douche ou une baignoire,
- les coffrets de communication Grade 1 sont conformes pour les rénovations ne nécessitant pas de permis de construire et pour les constructions neuves ayant un permis antérieur au 1er septembre 2016.
Les prises de communication, qu'est-ce que c'est ?

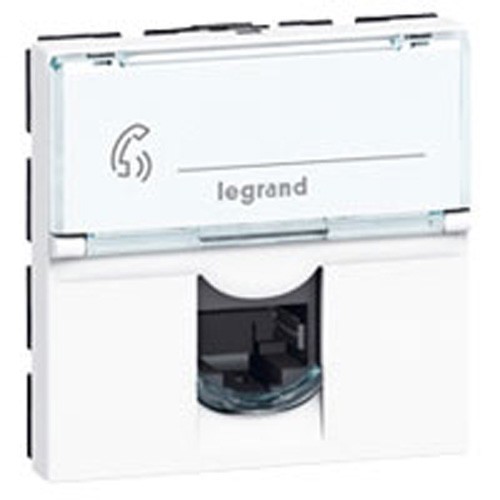

Les prises de communication servent à la mise en réseau du téléphone, du matériel informatique, d'Internet et de la TV. Pour être conforme à la norme, chaque prise de communication doit être de type RJ45. Leur présence est obligatoire dans chaque pièce principale, au minimum 2 par logement. Pour les autres pièces (chambre), mettre le câble en attente dans une boîte d'encastrement.
| Surface du logement | Nombre de prises RJ45 | Emplacement des prises RJ45 |
|---|---|---|
| < 35 m² | 2 | 2 prises RJ45 juxtaposées dans le séjour |
| entre 35 et 100 m² | 3 | 2 prises RJ45 juxtaposées dans le séjour + 1 dans une autre pièce |
| ≥ 100 m² | 4 | 2 prises RJ45 juxtaposées dans le séjour + 2 dans deux autres pièces |
À noter : la norme exprime aussi ce nombre selon la typologie du logement : deux prises RJ45 pour un T1, trois pour un T2 et quatre pour un T3 et plus, avec toujours deux socles RJ45 juxtaposés dans le séjour.
Toute prise de communication ou TV, présente dans une pièce d'habitation, doit être placée à proximité d'une prise 2P+T pour répondre aux exigences de la norme. Les plaques de finition double permettent d'associer facilement et esthétiquement une prise électrique 2P+T à une prise RJ45.
Lorsque le réseau de communication (RJ45) n'assure pas la distribution de la télé, la norme impose un nombre de prise TV en fonction de la surface de l'habitation :
| Surface du logement | Nombre de prise(s) TV | Emplacement prise(s) TV |
|---|---|---|
| < 35 m² | 1 | 1 prise TV dans le séjour |
| entre 35 et 100 m² | 2 | 1 prise TV dans le séjour + 1 dans la chambre |
| ≥ 100 m² | 3 | 1 prise TV dans le séjour + 2 dans les chambres |
Quel que soit le matériel électrique que vous recherchez, trouvez ce dont vous avez besoin sur 123elec.
Prise RJ45 obligatoire Consuel : que dit vraiment la norme ?
Oui, les prises RJ45 sont obligatoires dans un logement neuf ou entièrement rénové au titre de la NF C 15-100. En pratique, l'attestation Consuel porte d'abord sur la sécurité de l'installation électrique : l'absence de prises RJ45 est une non-conformité à la norme, mais elle n'est généralement pas, à elle seule, le motif qui bloque la délivrance de l'attestation électrique.
Trois situations sont à distinguer :
- Logement neuf ou rénovation totale : les prises RJ45 sont imposées par la norme, à raison d'au moins une par pièce principale, avec deux socles juxtaposés dans le séjour.
- Rénovation partielle : il n'y a pas d'obligation de créer un réseau RJ45 complet, même si sa prévoyance reste vivement conseillée.
- Contrôle du Consuel : dans le cadre de l'attestation électrique classique, le contrôle porte prioritairement sur la sécurité de l'installation électrique. Les réseaux de communication peuvent faire l'objet de certificats spécifiques « courants faibles », notamment pour la fibre optique et les réseaux de communication résidentiels.
Autrement dit, installer les prises RJ45 prévues par la NF C 15-100 reste obligatoire dans le neuf et la rénovation totale, indépendamment de ce que le contrôleur vérifie en priorité pour la sécurité.
Où et comment installer les prises de communication ?

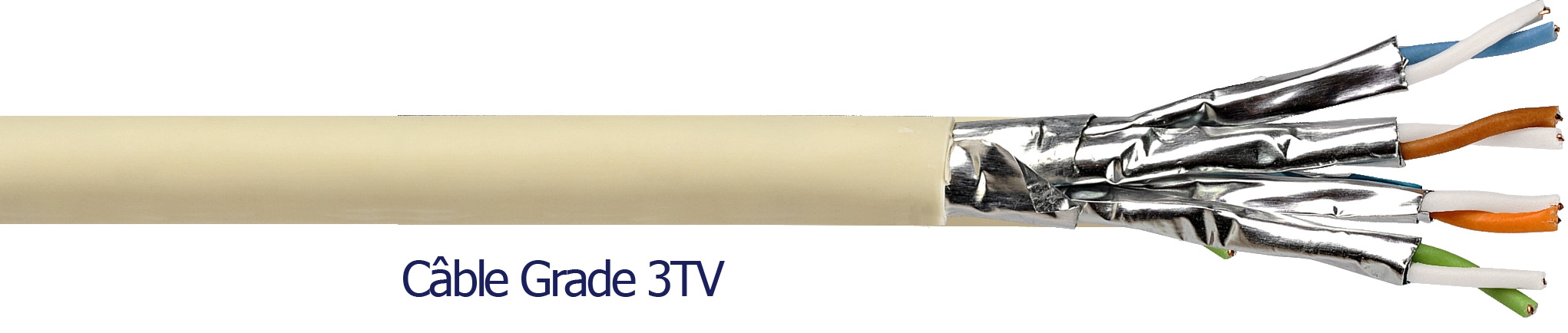

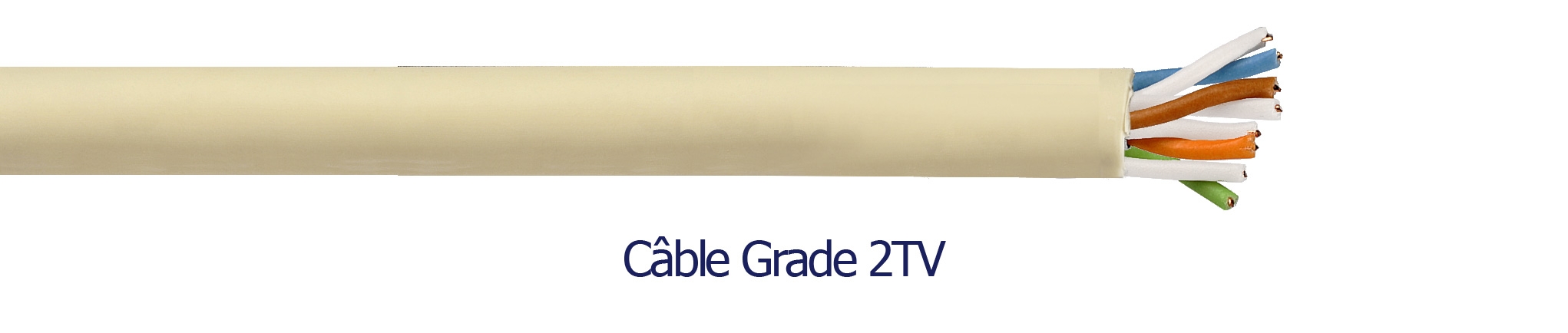

Pour le raccordement des prises de communication, la norme impose d'utiliser un câble 4 paires torsadées. Ce dernier doit être au minimum du câble grade 2TV ou grade 3TV. En effet, cette classification indique que les paires 7 et 8 sont blindées, ce qui permet de distribuer notamment les signaux sur RJ45. La norme conseille de limiter sa longueur à 45m afin de ne pas réduire les performances du câble. De plus, chaque socle doit être desservi par une gaine électrique reliée au tableau de communication de la GTL.
Le câblage des connecteurs suit l'un des deux standards de brochage T568A ou T568B ; l'essentiel est d'utiliser le même sur toute l'installation, le T568B étant le plus répandu en France.

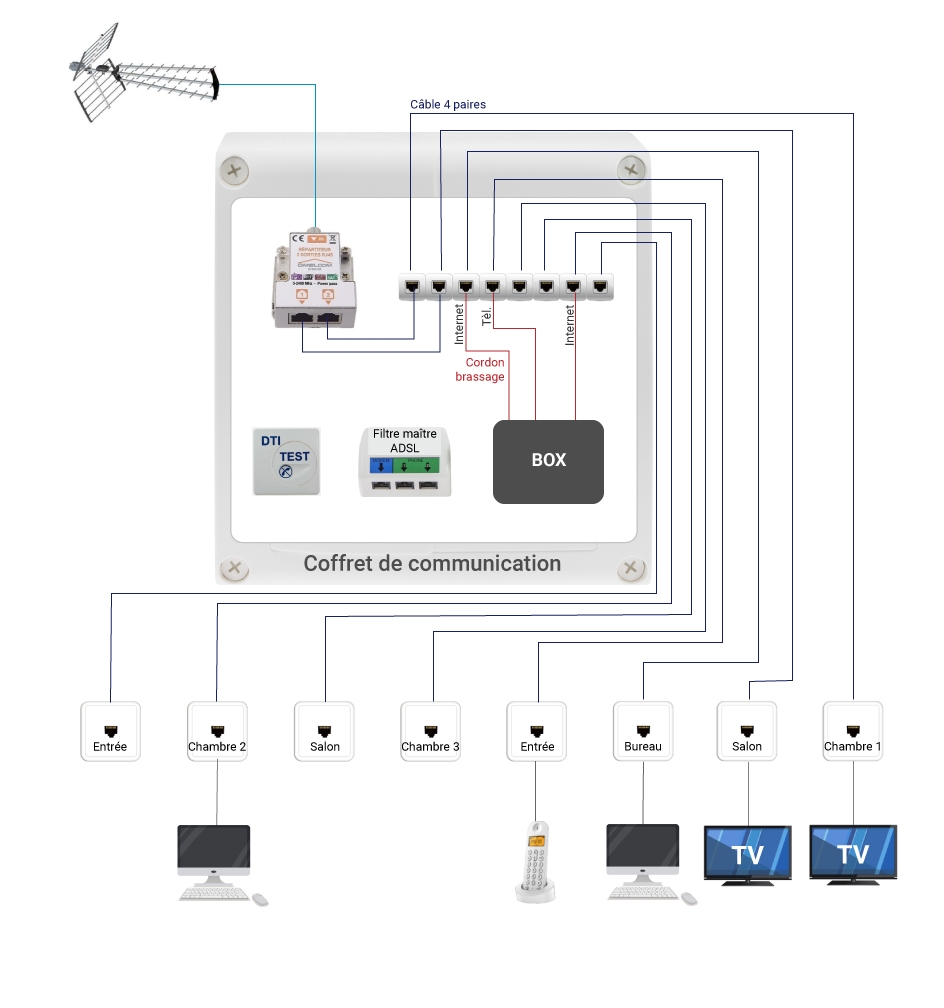

Le câblage de l'ensemble des prises de communication doit être réalisé en étoile depuis le coffret de communication.
L'installation de prises mixtes doit comprendre une cloison de séparation des deux socles. Une intervention sur une des deux prises ne doit pas engendrer l'intervention de l'autre socle.
Toute prise de communication doit être située à une hauteur inférieure ou égale à 1m30 du sol.
Tuto vidéo : Raccorder une prise RJ45

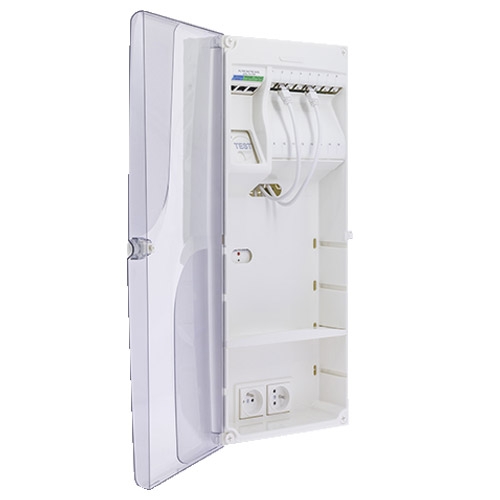

Le coffret de communication
Pour tous logements neufs ou en rénovation de l'installation électrique nécessitant un dépôt de permis de construire depuis le 1er septembre 2016, il est nécessaire d'installer un coffret de communication au minimum grade 2 TV ou grade 3 TV avec :
- 4 prises RJ45, au minimum grade 2 TV ou grade 3 TV ;
- 1 DTI Optique ;
- 1 DTI RJ45 si nécessaire ;
- 1 répartiteur TV ;
- 1 bornier de terre au minimum ;
- 1 zone attenante ou intégrée au coffret de communication d'une dimension minimale de 240 x 300 x 200 mm avec au moins 1 prise 2 P+T.
FAQ : prises RJ45, norme et Consuel
Une prise RJ45 est-elle obligatoire pour le Consuel ?
La NF C 15-100 impose les prises RJ45 dans le neuf et la rénovation totale. L'attestation Consuel, elle, porte d'abord sur la sécurité électrique : les prises RJ45 relèvent du réseau de communication, contrôlé le cas échéant via un certificat courants faibles dédié.
Le Consuel peut-il refuser une installation sans prise RJ45 ?
L'attestation électrique classique se concentre sur les points de sécurité. L'absence de prises RJ45 constitue une non-conformité à la norme, mais elle n'est généralement pas, à elle seule, le motif qui bloque la délivrance de l'attestation.
Les prises RJ45 sont-elles obligatoires en rénovation ?
Oui pour une rénovation totale, avec mise hors tension de l'installation : la norme s'applique alors comme dans le neuf. Pour une rénovation partielle, il n'y a pas d'obligation de créer un réseau RJ45, même si le prévoir reste conseillé.
Combien de prises RJ45 faut-il prévoir dans un logement ?
La norme demande deux prises RJ45 pour un T1, trois pour un T2 et quatre pour un T3 et plus, avec toujours deux socles juxtaposés dans le séjour. Chaque prise doit être placée à proximité d'une prise de courant.
Faut-il câbler une prise RJ45 en T568A ou T568B ?
Les deux standards de brochage sont valables. Ce qui compte est d'utiliser le même sur l'ensemble de l'installation pour garantir la continuité du réseau. En France, le T568B est le plus couramment employé.
