Comment modifier un va et vient en simple allumage ?

Vous êtes en train de rénover une maison ou un appartement et vous souhaitez modifier votre installation électrique. Selon les aménagements que vous voulez apporter à votre logement, il est parfois nécessaire de modifier un va-et-vient existant en simple allumage. Voyons comment procéder.

À quoi sert un interrupteur va-et-vient ?

C'est un composant électrique, regroupant un mécanisme et un cache plastique aussi appelé « plaque de finition ». Le va-et-vient permet de gérer un voire plusieurs points lumineux à partir de deux interrupteurs. Vouloir modifier un va-et-vient en simple allumage revient à supprimer un des deux interrupteurs pour gérer le point d’éclairage à partir d’un seul interrupteur. Lorsque l’on rénove un bien immobilier, il arrive fréquemment de vouloir supprimer un va-et-vient sur un circuit électrique pour répondre aux besoins de la pièce.

Comment modifier un va-et-vient en simple allumage en quelques minutes ?

C’est assez simple. Tout d’abord, rappelons que sur une installation en va-et-vient, chaque interrupteur possède trois fils : l'un dispose de la Phase (fil rouge) et de deux navettes ; l’autre comprend le retour lampe et deux navettes.

Un peu de théorie

Dans le cas où l’interrupteur n’a plus sa place, suite à la modification du logement, il faut alors en supprimer un des deux c’est-à-dire revenir à un seul interrupteur avec deux fils : la Phase et le retour lampe.

Pour effectuer le changement, sur un interrupteur, on modifie le branchement et sur l’autre, on supprime l’interrupteur en effectuant également un ajustement du câblage.

Mais comment faire concrètement ? Avant de commencer le travail, coupez le courant pour travailler en toute sécurité. Ensuite, demandez-vous quel interrupteur vous voulez supprimer. Deux cas de figure se présentent à vous.

Vous voulez supprimer le va-et-vient qui possède la Phase

Si vous décidez de supprimer l’interrupteur va-et-vient qui possède la Phase (fil rouge), il va falloir brancher la Phase avec une des navettes au choix à l’aide d’une borne de connexion Wago ou un domino. La deuxième navette ne sert plus. Il faut alors l’isoler par exemple avec du scotch mais nous vous conseillons une borne Wago. Ensuite, vous devez fixer un cache ou un obturateur.

Sur le deuxième interrupteur, pour être conforme aux bonnes pratiques en électricité, il faut connecter le retour lampe sur la borne 1 et l’ancienne navette qui est devenue la Phase sur la borne L.

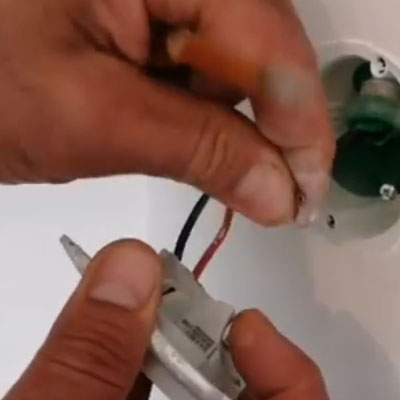

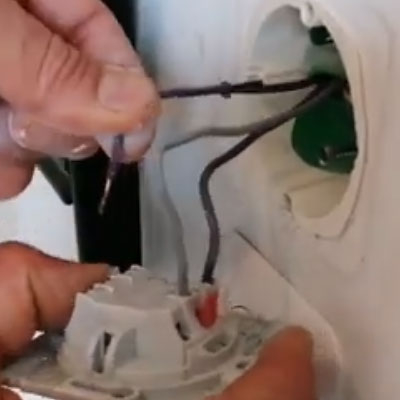

Interrupteur retour lampe : Suppression d’une navette	Interrupteur Phase : Suppression de la navette inutilisée, branchement de la Phase avec la navette sur un Wago ou domino

Vous voulez supprimer le va-et-vient qui possède le retour de lampe

Si vous décidez de supprimer l’interrupteur qui possède le retour de lampe, il suffit de supprimer la navette qui est inutile et l’isoler avec une borne Wago. Puis, reliez le retour de lampe avec l’autre navette à l’aide d’un Wago ou d’un domino. Ensuite, mettez un cache ou un obturateur sur l’interrupteur inutilisé pour que les connexions restent accessibles.

Aucune modification ne doit être apportée à l’interrupteur qui possède la Phase.

Le système en va-et-vient est supprimé pour garder un fonctionnement en simple allumage.

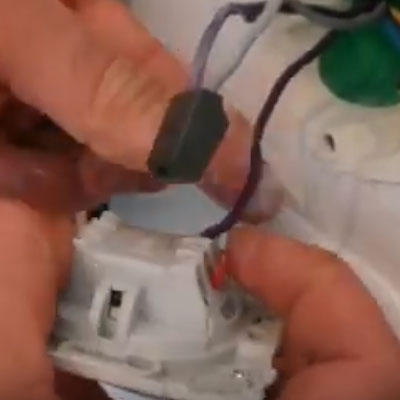

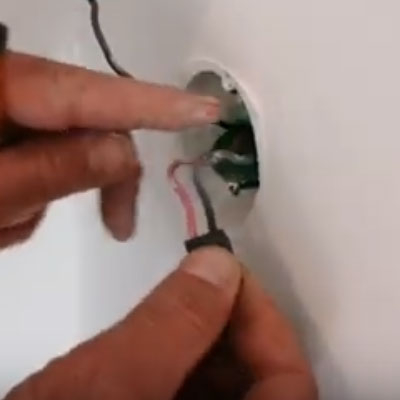

Interrupteur Phase : la navette est débranchée	Interrupteur Retour lampe : connexion du retour lampe avec la navette sur un Wago ou domino et débranchement de la navette inutilisée

Conseil 123elec : Pour savoir quel fil navette choisir, il suffit de réaliser un test de continuité.
