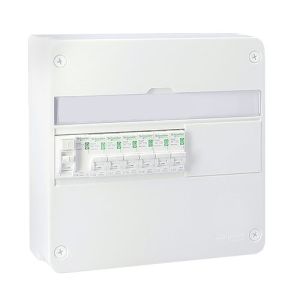

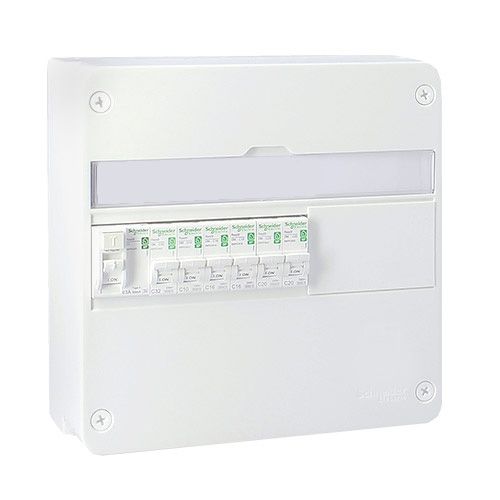

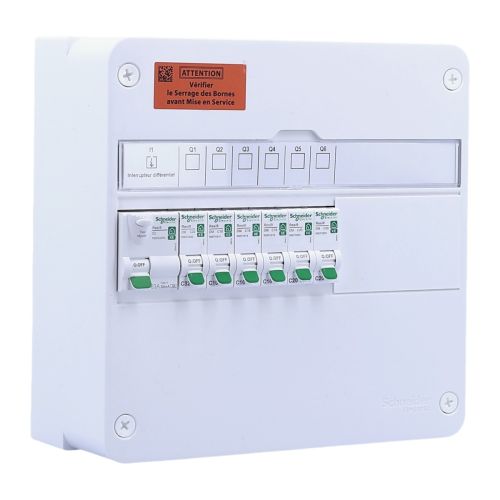

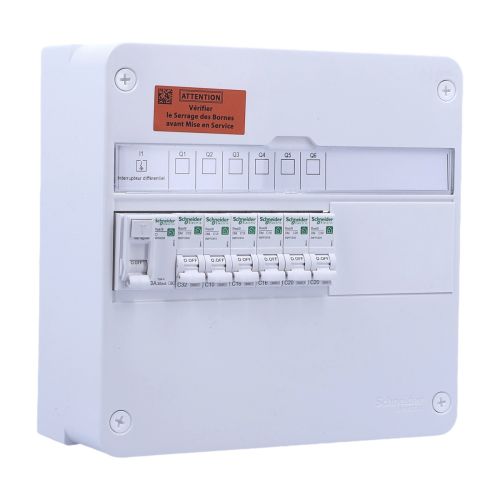

SCHNEIDER Resi9 XP Tableau électrique monté et câblé TAMC 1 rangée 1ID 63A 6 disjoncteurs
Grâce à son design épuré, installez ce tableau de répartition dans tous les types d'intérieur sans risquer de venir perturber la décoration.
Composition de ce tableau électrique pré-équipé :
- 1 tableau électrique nu 1 rangée Schneider Resi9 (Réf. Schneider R9H13401 / Réf. 123elec SCHR9H13401)
- 1 interrupteur différentiel Schneider 30mA 63A type A à vis (Réf. Schneider R9PRA263 / Réf. 123elec SCHR9PRA263)
- 1 disjoncteur 10A à vis Schneider (Réf. Schneider R9PFC610 / Réf. 123elec SCHR9PFC610)
- 2 disjoncteurs 16A à vis Schneider (Réf. Schneider R9PFC616 / Réf. 123elec SCHR9PFC616)
- 2 disjoncteurs 20A à vis Schneider (Réf. Schneider R9PFC620 / Réf. 123elec SCHR9PFC620)
- 1 disjoncteur 32A à vis Schneider (Réf. Schneider R9PFC632 / Réf. 123elec SCHR9PFC632)
- 1 peigne Resi9 13 modules (Réf. Schneider R9PXH213 / Réf. 123elec SCHR9PXH213)
- 1 bornier Phase et Neutre 4x16mm² (Réf. Schneider R9H13405 / Réf. 123elec SCHR9H13405)
- 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
Caractéristiques techniques du coffret électrique Schneider Resi9 :
- Nombre de rangée : 1
- Nombre de modules par rangée : 13
- Réserve : 38,5%
- Hauteur : 250 mm
- Largeur : 252 mm
- Épaisseur : 108 mm
- Indice de protection : IP30 - IK05
- Couleur : blanc
Autres caractéristiques du coffret Schneider prééquipé 13 modules 1 rangée :
- Compatible uniquement avec la porte Schneider Resi9 1 rangée (réf. R9H13421).
- Système XP = bornes à vis
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
Certification NF du tableau pré-équipé :
L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Lire le dossier thématique sur les avantages des tableaux électriques Schneider Resi9
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
