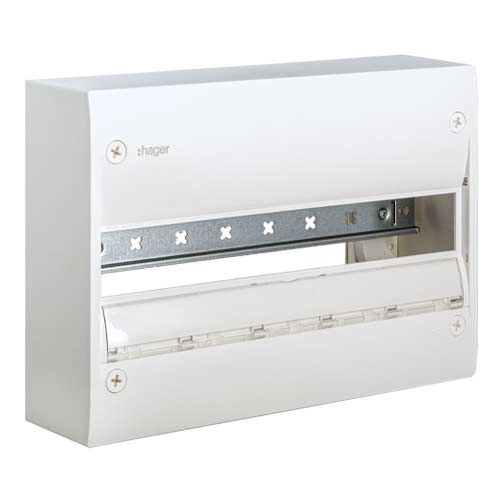

HAGER Gamma+ 18 Tableau électrique nu 1 rangée 18 modules - GD118A

Le tableau électrique nu 1 rangée est livré avec :

• 1 bornier Terre
• Obturateurs séparables par module ou demi-module
• Planche d'étiquettes pour repérage des appareils modulaires

Caractéristiques du coffret électrique nu :

• Nombre de rangée : 1
• Nombre de modules : 18
• Hauteur : 250mm
• Largeur : 355mm
• Epaisseur : 103mm
• Courant assigné nominal : 63A
• Mode de fixation : en saillie
• Montage : compatible rail DIN
• Matière : plastique
• Couleur : blanc (RAL9010)
• IP30 - IK05 (IP40 avec porte)
• Classe de protection : Classe II

Composez votre coffret électrique Hager :

• Porte blanche réf.HAGGP118P
• Disjoncteurs Hager
• Inter diff Hager
• Modules de commande Hager

Note : les difficultés d'approvisionnement empêchent l'intégration d'un bornier sans vis. Pour contrer ces difficultés et continuer de commercialiser des tableaux Gamma+, Hager inclut un bornier à vis (lire article Hager sur les tableaux gamma+ et les borniers de terre).

Accessoire pour une fixation avec vis Quickfix :

Pour fixer votre tableau nu sur goulotte, rehausse ou dans un bac d'encastrement, il vous suffit de vous munir d'un jeu de quickfix de la marque Hager (non fourni dans le kit) : référence JZ101

Tuto : tout savoir sur le fonctionnement du système de fixation Quickfix :

À télécharger : application Ha­ger Ready pour configurer vos tableaux et créer des étiquettes :

Caractéristiques e-catalogue Hager:

Hager Réf. GD118A

Trouvez tous les modulaires dont vous avez besoin pour équiper votre tableau électrique parmi la sélection d'appareillage Hager.

Lire le dossier thématique sur les tableaux électriques Hager



À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.

En pratique, on recommande :

• Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
• Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
• Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).

À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
