Quels sont les différents types de câble RJ45 ?

Différents types de câbles électriques, dits informatiques, sont nécessaires à la réalisation d'un réseau multimédia domestique optimal. Pour vous aider à y voir plus clair, 123elec a consacré un dossier thématique sur le thème du câble RJ45.

En pratique, qu'est-ce qu'un câble RJ45 ?

Lorsque l'on parle de câble RJ45, on désigne tout câble électrique permettant de transmettre des données numériques, par exemple le téléphone, Internet, etc. Pour cela, d'autres désignations lui sont aussi attribuées : câble Ethernet et câble informatique.

Quel que soit le type de câble informatique dont vous avez besoin pour votre réseau de communication, il est conseillé de le protéger par une gaine ICTA.

À quoi sert un câble Ethernet ?

Un câble RJ45 sert à relier en filaire les appareils d'un réseau local : box Internet, ordinateur, téléviseur, console, imprimante réseau ou caméra IP. Comparé au Wi-Fi, il offre une connexion plus stable, plus rapide et moins sensible aux interférences. Dans un logement équipé de la fibre, c'est lui qui distribue le très haut débit vers chaque pièce, depuis le coffret de communication jusqu'aux prises RJ45.

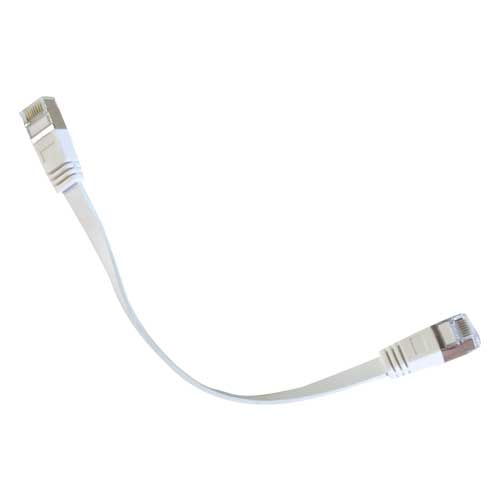

Câble RJ45 ou cordon RJ45 : quelle différence ?

Les caractéristiques d'un câble RJ45

Tout câble informatique se distingue selon différentes caractéristiques. Les plus déterminantes dans le choix du câble sont le type de brin, la catégorie et le blindage.

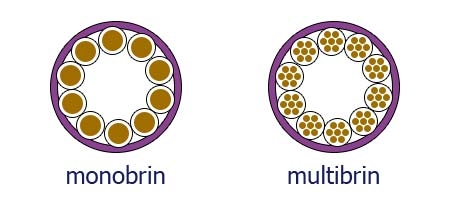

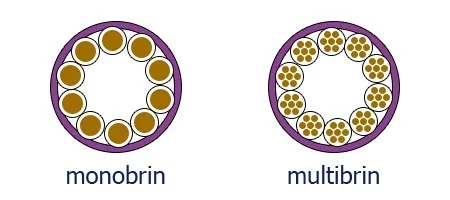

Monobrin, multibrin, quelle différence ?

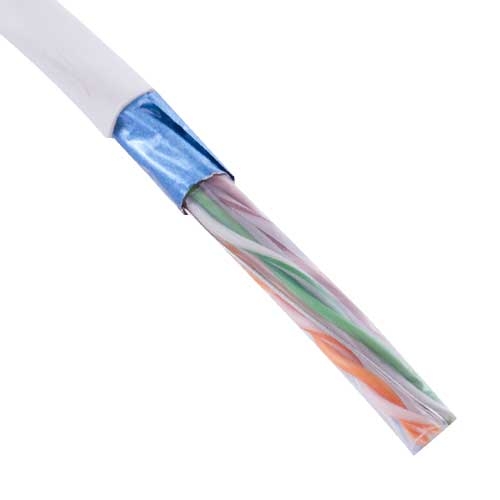

Un câble monobrin est composé de conducteurs à âme pleine, adaptés aux installations fixes, notamment dans les murs, les gaines et les coffrets de communication. Un câble multibrin est constitué de conducteurs plus souples, composés de plusieurs petits brins, ce qui le rend plus adapté aux cordons de brassage.

La correspondance des catégories

La catégorie d'un câble Ethernet donne des indications sur les fréquences et débits de transmission de données. Les plus couramment utilisées sont les catégories 5e, 6, 6a et 7. À celles-ci s'ajoute désormais la catégorie 8, réservée aux usages professionnels très haut débit.

Un câble RJ45 peut également être nommé avec un grade plutôt qu'une catégorie. Il s'agit en général des grades 3 et 3S. Ces derniers peuvent correspondre, respectivement, aux catégories 6 et 6a.

Les grades 1, 2TV, 3, 3S et 3TV

Avec l'évolution du code de la construction et de l'habitat sur les coffrets de communication, deux nouveaux grades ont fait leur apparition, les grades 2TV et 3TV. Les câbles informatiques associés correspondent tous deux au câble RJ45 Grade 3S. Leur différence réside dans leur débit maximal.

Quelle longueur maximale pour un câble RJ45 ?

Un lien Ethernet en cuivre est limité à 100 mètres, longueur au-delà de laquelle le signal se dégrade. Cette limite varie toutefois selon la catégorie et le débit visé :

Pour les longueurs supérieures, on passe par un switch intermédiaire ou par la fibre optique.

Les blindages les plus courants en résidentiel

Comme nous l'avons évoqué dans notre dossier thématique sur les câbles UTP et FTP, le blindage est la protection du câble Ethernet contre les émissions électromagnétiques.

La notation d'un câble se lit de part et d'autre d'une barre, sous la forme XX/YTP. Les lettres indiquent le type de blindage, tandis que TP signifie “Twisted Pair”, c'est-à-dire paire torsadée.

La première lettre désigne le blindage général du câble, et celle placée juste avant “TP” désigne le blindage de chaque paire. On obtient ainsi les principales notations : U/UTP, F/UTP, U/FTP, F/FTP et S/FTP. En résidentiel, les câbles U/FTP et F/FTP sont les plus souvent installés.

Quel câble RJ45 choisir pour la fibre ?

Pour profiter de la fibre optique dans votre logement, trois éléments sont nécessaires : un coffret de communication, un câblage Ethernet et des prises RJ45. Côté câble, le choix se résume à deux options selon le débit visé :

En pratique, les offres fibre résidentielles peuvent atteindre plusieurs Gbit/s selon l'opérateur et l'abonnement. Pour une installation durable, le grade 3TV, catégorie 6a, est donc pertinent, car il permet de viser jusqu'à 10 Gbit/s.

Le câblage d'un câble RJ45 : normes, couleurs et câble droit ou croisé

Un câble RJ45 contient huit fils, organisés en quatre paires torsadées de couleurs différentes. Leur ordre de raccordement dans le connecteur suit une norme précise. 123elec vous explique le principe ; pour le raccordement pas à pas, retrouvez notre article de blog sur l'installation d'une prise RJ45.

Les normes T568A et T568B

Deux normes de câblage coexistent : la T568A et la T568B. Leur seule différence tient à l'inversion des paires verte et orange. Les performances sont strictement identiques : le choix entre A et B est surtout une affaire d'habitude. La règle d'or : utiliser la même norme aux deux extrémités d'un câble.

Le code couleur des fils RJ45

Voici l'ordre des fils, broche par broche, pour les deux normes :

Câble RJ45 droit ou croisé : quelle différence ?

Un câble droit utilise la même norme, A ou B, à ses deux extrémités : c'est le câble standard, celui qui relie un appareil à une box, un switch ou une prise murale. Un câble croisé se réalise en câblant une extrémité en T568A et l'autre en T568B. Aujourd'hui, la plupart des équipements intègrent la détection automatique Auto-MDIX : le câble croisé est donc devenu un cas particulier, et le câble droit suffit dans l'immense majorité des installations.

Comment choisir son câble RJ45 ?

Le bon câble dépend avant tout de votre usage et du débit recherché. Voici un repère simple pour vous orienter :

Pour équiper votre réseau, retrouvez nos câbles RJ45 catégorie 6, nos câbles Ethernet catégorie 5e et l'ensemble de nos coffrets de communication VDI pour distribuer le réseau dans tout le logement. Chez 123elec, nos conseils sont rédigés par des gens du métier : en cas de doute sur votre installation, faites appel à un professionnel.

Questions fréquentes sur les câbles RJ45
