Comment bien choisir ses câbles RJ45 ?

Standard pour le branchement multimédia, le RJ45 se décline. Il existe ainsi différents types de câbles RJ45 ou câbles Ethernet, 123elec vous aide faire le bon choix.

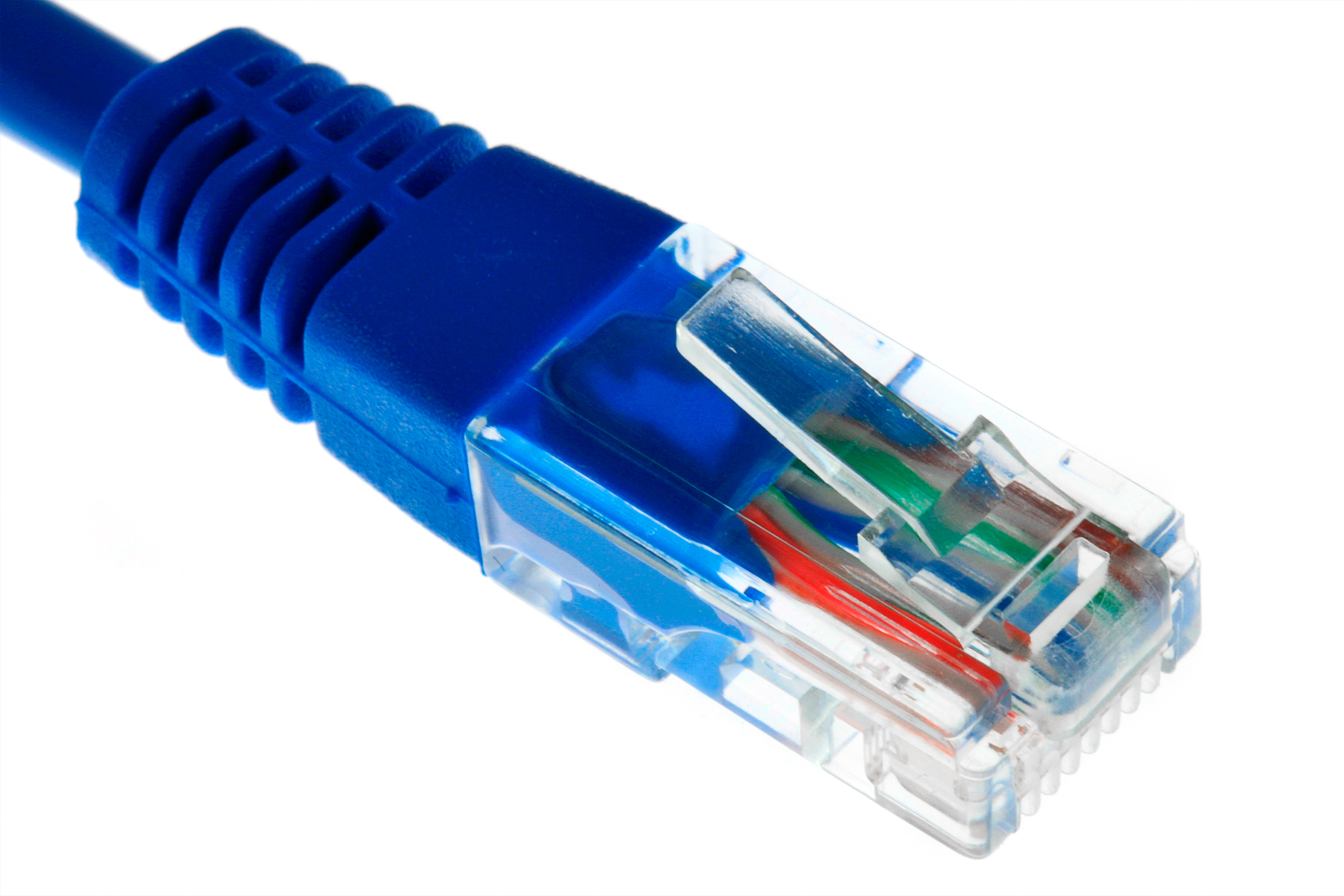

Qu’est-ce que le câble RJ45 ?

Il s’agit du câble que l’on nomme également câble Ethernet ou câble réseau. Il s’adresse aux équipements multimédias et permet de connecter à la fois les box internet, les téléphones, les télévisions, les décodeurs, les ordinateurs, les consoles, etc.

La prise RJ45 remplace la prise téléphonique en T, elle est imposée par la norme NF C -15-100.

Pourquoi installer des prises RJ45 dans un logement ?

La raison est simple : c’est aujourd’hui obligatoire. Il existe des normes électriques, en l’occurrence le code de la construction et la norme NF C 15-100, qui définissent les équipements obligatoires dans un logement.

Aussi, pour tous les permis de construire depuis le 1^er septembre 2016, vous devez installer, et parfaitement répartir, des prises RJ45 dans votre logement :

• dans un T1 avec une seule pièce principale : 2 prises RJ45 côte à côte dans le séjour ;
• dans un T2 : 2 prises dans le salon et 1 prise RJ45 dans la chambre ;
• dans un T3 : 2 prises dans le salon et une dans chaque chambre ;

Quel câble choisir et comment l’installer ?

Pour installer une prise RJ45 dans votre logement, vous devez vous équiper d’un câble RJ45 et d’une prise. Le câble sera relié de votre coffret de communication à la prise. Coupez la gaine de protection pour faire apparaître les fils et retournez les feuillards métalliques sur la gaine puis enroulez le fil de masse sur les feuillards. Un code couleur est présent sur le dispositif de connexion pour déterminer ou placer vos paires de fils. Placez le dispositif de connexion sur la prise et insérez-là dans le boîtier d’encastrement. Fixez et placez la boîte de finition.

Le choix de votre câble RJ aura un impact sur votre quotidien. Il existe deux types de câbles, à savoir :

• le monobrin constitué d’un fil épais de cuivre. Il permet de transporter le signal sur une distance plus longue, il est idéal pour relier deux périphériques séparés par une cloison ;
• le multibrin plus souple et plus léger qui permet par exemple de connecter une box et un ordinateur placés côte à côte.

Ensuite, le câble RJ45 se décline en plusieurs catégories :

• catégorie 5e : fréquence moyenne jusqu’à 155 MHz avec un débit maximal de 1 Gbit/s ;
• catégorie 6 : fréquence moyenne jusqu’à 250 MHz avec un débit maximal de 1 Gbit/s ;
• catégorie 6a : fréquence moyenne jusqu’à 500 MHz avec un débit maximal de 10 Gbit/s ;
• catégorie 7 : fréquence moyenne jusqu’à 600 MHz avec un débit maximal de 10 Gbit/s.
