Quel câble RJ45 choisir pour la fibre optique ?

Dans un contexte où les technologies évoluent tous les jours, le déploiement de la fibre se développe de plus en plus vite sur le territoire français. La fibre, aussi appelée fibre optique, se retrouve dans le secteur résidentiel notamment pour la gestion de l’accès à Internet et la télévision. En effet, l’accès aux multimédias dans l’habitation est, depuis quelques années, possible par la fibre. Cependant, pour une installation en fibre optique, il est nécessaire d’utiliser des câbles RJ45 spécifiques.



Qu’est-ce qu’un câble RJ45 ?

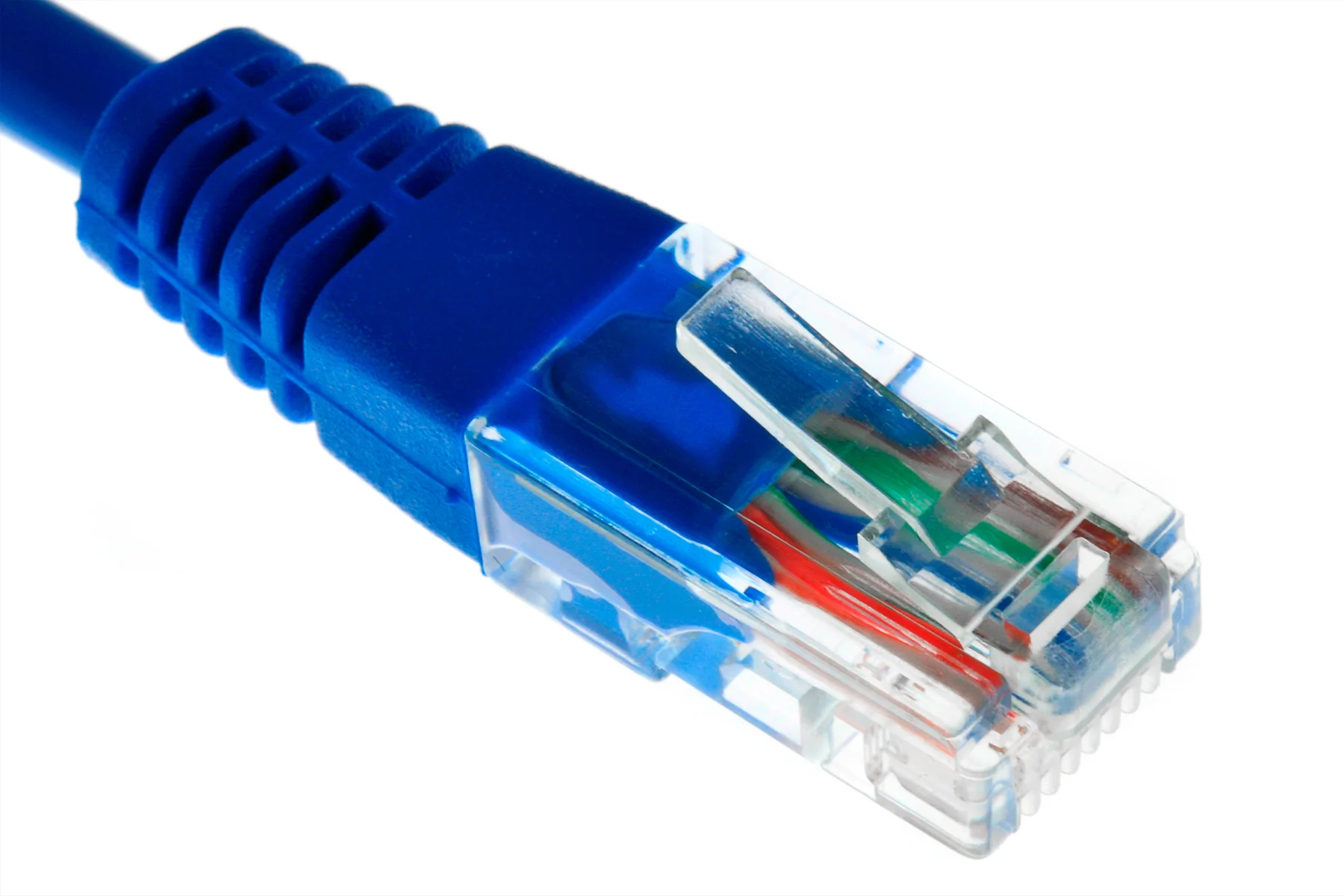

Câble RJ45Le câble RJ45 ou « câble Ethernet » est utilisé pour les connexions Ethernet c’est-à-dire les connexions informatiques et/ou téléphoniques. En effet, le câble RJ45 remplace peu à peu la prise en T pour l’accès au téléphone dans le logement. Il permet la transmission des données VDI (Voix Données Images) aussi appelé « courant faible ». Les câbles RJ45 permettent donc l’accès à la téléphonie, l’accès à Internet (TV incluse) grâce au panneau de brassage et aux switchs, présents dans le coffret de communication.



Câble RJ45, câble Ethernet pour la fibre

Lors de l’installation de la fibre optique dans votre habitation, le câblage est une partie importante de l’opération puisque c’est lui qui va distribuer, de manière optimale, le courant faible vers les appareils concernés. Le choix des câbles Ethernet est crucial pour que l’installation soit fonctionnelle.

Il existe deux critères de choix à prendre en compte : le blindage et la catégorie. En effet, le type de blindage protège le câble des perturbations électromagnétiques et la catégorie garantit le débit supporté par le câble.



Câble RJ45 : le choix du blindage pour la fibre

Les câbles RJ45 (Ethernet) sont proposés avec différents blindages : U/UTP (ou UTP), F/UTP (ou FTP), U/FTP (ou STP) ou S/FTP (ou S-STP).

  • U/UTP (ou UTP) : aucun blindage, utilisé pour le câble RJ45 de catégorie 5e.
  • F/UTP (ou FTP) : blindage simple de base par la gaine (écran aluminium), blindage utilisé pour les câbles Ethernet de catégorie 6.
  • U/FTP (ou STP) : blindage des paires torsadées (écran aluminium). Gaine non blindée. Utilisé pour les câbles RJ45 de catégorie 6, catégorie 6a.
  • F/FTP (ou F-FTP) : blindage double des paires torsadées et des 4 paires (écran aluminium) utilisé pour le câble Ethernet de catégorie 6, catégorie 6a, Grade 3, catégorie 7 et plus.
  • S/FTP (ou S-STP) : blindage double des paires torsadées et des 4 paires (écran aluminium et tresse de cuivre) utilisé pour le câble Ethernet de catégorie 6a, grade 3, catégorie 7 et plus.

Sachez que, sur le marché de l’électricité, le blindage des câbles les plus répandus pour l’installation de la fibre dans le résidentiel sont les câbles RJ45 de type U/UTP et F/UTP.



Câble Ethernet : le choix de la catégorie

Le choix de la catégorie est également important pour l’obtention de la fibre dans son logement. Il existe différentes catégories de câble Ethernet :

  • Catégorie 5e pour un débit de 1 Gbit/s maximum (câble idéal pour le résidentiel pour Internet et la fibre optique).
  • Catégorie 6 pour un débit de 10 Gbit/s maximum (câble idéal pour les entreprises).
  • Catégorie 6a pour un débit de 10 Gbit/s maximum (câble pour les réseaux avec liaisons en mode « full-duplex » capables de traiter à la fois des données entrantes et sortantes).
  • Catégorie 7 pour un débit de 40 Gbit/s maximum (câble pour le très très haut débit).

Conseil 123elec :

Dans une résidence en rénovation avec une installation électrique domestique connectée en fibre optique pour le réseau de communication, l’utilisation de câbles RJ45 de catégorie 6 est suffisante pour obtenir les résultats escomptés, à savoir une bonne connexion Internet et une transmission rapide des données.



Le grade du tableau de communication

Dans le neuf, on retrouve majoritairement des câbles RJ45, utilisés dans les coffrets de communication de Grade 3 dotés d’un DTIo (dispositif de terminaison intérieure optique) pour le raccordement à la fibre.

Ce câble grade 3 F-FTP permet un débits de 10Gbit/s en plus grâce à sa fréquence de 2200mHz, il permet de passer les signaux TNT et Satellite.







Autre article sur les câbles Ethernet :

Câble UTP ou FTP, lequel choisir ?

Quels sont les différents types de câble RJ45 ?
