  2. Wago TOPJOB®S Borne de passage à levier 2 fils 16mm² vert/jaune - 2116-5207
  • Borne de passage Wago pour fils électriques 16mm²
  • Borne de protection pour 2 conducteurs 16 mm² avec ouverture de test Marquage latéral et central Pour rail 35 x 15 et 35 x 7,5 Push-in CAGE CLAMP® 16,00 mm2
  • Ces bornes s'installe sur les rails DIN de votre tableau électrique et permettent la répartition sécurisée du câblage.
  • Cette borne de raccordement à la terre pour tableau électrique peut s'intégrer facilement à vos ensembles de bornes Wago TOPJOB®S.

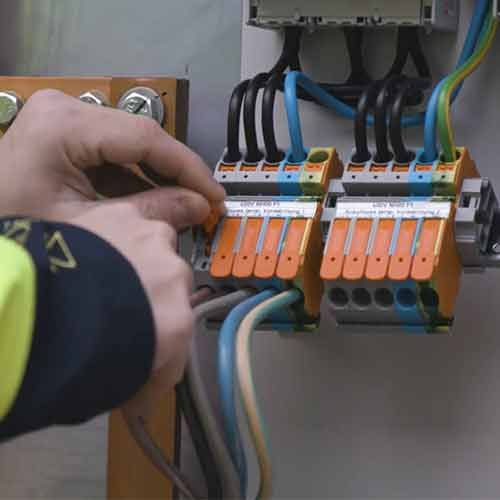

  • Idéal pour les travaux sur tableaux électriques, ces bornes de passage pour rail DIN Wago TOPJOB®S facilitent grandement les raccordements de conducteurs grâce au verrouillage par levier.

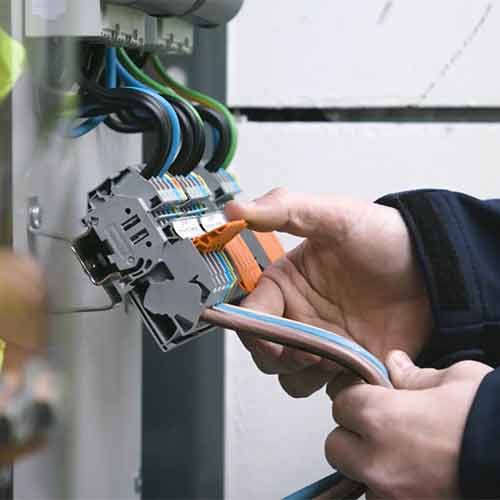

  • Il suffit de lever et baisser le levier de verrouillage de cette borne Wago TOPJOB®S pour créer vos raccordements de conducteurs sur votre tableau électrique.
  • Borne de passage Wago pour fils électriques 16mm²
  • Borne de protection pour 2 conducteurs 16 mm² avec ouverture de test Marquage latéral et central Pour rail 35 x 15 et 35 x 7,5 Push-in CAGE CLAMP® 16,00 mm2
  • Ces bornes s'installe sur les rails DIN de votre tableau électrique et permettent la répartition sécurisée du câblage.
  • Cette borne de raccordement à la terre pour tableau électrique peut s'intégrer facilement à vos ensembles de bornes Wago TOPJOB®S.
  • Idéal pour les travaux sur tableaux électriques, ces bornes de passage pour rail DIN Wago TOPJOB®S facilitent grandement les raccordements de conducteurs grâce au verrouillage par levier.
  • Il suffit de lever et baisser le levier de verrouillage de cette borne Wago TOPJOB®S pour créer vos raccordements de conducteurs sur votre tableau électrique.

Wago TOPJOB®S Borne de passage à levier 2 fils 16mm² vert/jaune - 2116-5207

  • Réf. 123Elec : WAG2116-5207
  • Réf. Fabricant : 2116-5207
WAGO
8,99 €  TTC
7,49 €  HT
Mes chantiers
  • Paiement 100 % sécurisé avec Paypal
  • Large choix de modes de livraison
  • Expédition offerte dès 250€ TTC d'achat
Besoin d’aide ?

À votre écoute au 04 81 12 00 80
ou par email

Produits complémentaires

Présentation

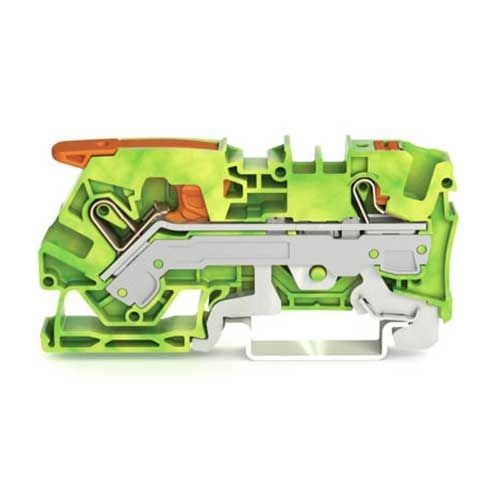

Wago TOPJOB®S Borne de passage à levier 2 fils 16mm² vert/jaune - 2116-5207

Cette borne pour rail DIN de la gamme TOPJOB®S est parfaitement conçue pour les besoins des professionnels, et simplifie pour tous le raccordement de conducteurs de terre sur un tableau électrique.

  • Cette borne de passage à levier Wago comprend une entrée qui se verrouille par levier, et ne nécessitant aucun outil.
  • Inventée pour être un connexion universelle, la technologie Push-in CAGE CLAMP® de cette borne permet d'insérer d'un geste des conducteurs rigides et semi-rigides avec embout d'extrémité dans l'entrée poussoir.
  • Cette borne pour tableau électrique comprend un emplacement pour tester la tension, et augmente ainsi la sécurité de votre installation.
  • Norme CE
  • Garantie 2 ans

Descriptif

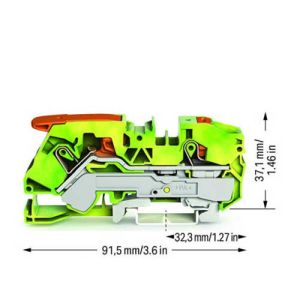

Caractéristiques techniques de la borne de passage
  • Largeur : 12mm
  • Hauteur : 91.5mm
  • Profondeur à partir du niveau supérieur du rail : 37.1mm
  • Technique de connexion : Push-in CAGE CLAMP®
  • Type d'actionnement : Push-in / levier
  • Type d'actionnement 2 : Push-in / Bouton-poussoir / outils de manipulation
  • Compatibilité rail DIN : 35x15mm et 35x7,5mm
  • Nombre logements de pontage : 2
  • Nombre total des points de serrage : 2
  • Nombre total des potentiels : 1
  • Type de conducteur : cuivre
  • Matière isolante : polyamide 66
  • Couleur : vert/jaune
  • Données de référence selon la norme IEC/EN 60947-7-1 :

     - Tension de référence (III / 3) : 800 V

     - Tension assignée de tenue aux chocs (III / 3) : 8 kV

Caractéristiques de compatibilité des fils :
  • Section nominale du conducteur : 16mm²
  • Compatibilité par type de conducteur :

     - Rigide : 0,5 à 16mm² / 20 à 6 AWG

     - Rigide à enfichage direct : 2.5 à 16mm² / 14 à 6 AWG

     - Souple : 0,5 à 25mm² / 20 à 4 AWG

     - Souples avec embout d'extrémité isolé : 0.5 à 16mm² / 20 à 6 AWG

     - Souple avec embout d'extrémité directement enfichable : 6 à 16mm² / 10 à 6 AWG
  • Longueur de dénudage : 18 à 20mm

Note sur les sections de conducteur : En fonction de la nature du conducteur, une section inférieure de câble peut être raccordée à la borne. Vérifiez bien les compatibilités.

Autres avantages de cette borne de passage à levier :
  • La mise à la terre de votre rail DIN peut être réalisée grâce à cette borne de passage.
  • Cette borne pour rail DIN est une solution permettant une diversité de pontages (sans fin, horizontal, réducteur, vertical...).
  • Les conducteurs n'ont pas besoin d'être pré-traités pour être connectés à cette borne Wago, vous évitant ainsi les processus de sertissage et d'ajout d'embout d'extrémité.
  • Ces bornes de passage ont des zones marquage et de repérage afin d'organiser efficacement tous vos conducteurs et de vous repérer rapidement sur votre tableau.

Caractéristiques e-catalogue Wago :

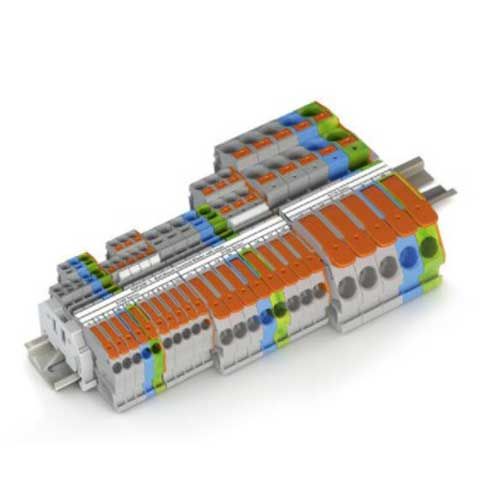

La gamme TOPJOB®S imaginée par Wago est une solution optimale et éprouvée pour réaliser des tableaux électriques lisibles, protégés et rapides à installer.

Avis clients

Aucun avis sur ce produit pour le moment

Déposer un avis

Questions & Réponses

Aucune question

Produits conseillés

Caractéristiques

Gamme du produit Wago TOPJOB®S
Gencode EAN 4055143754453
Marque WAGO
NF Non
Garantie 2 ans
CE Oui
Fabrication française Non
Label OFG (Origine France Garantie) Non
Référence fabricant 2116-5207
Nombre d'entrées 2 entrées
Section des fils 16mm²
Type de borne Auto
Utilisation pour conducteurs Fils souples et rigides
Conditionnement des bornes À l'unité
