Le tire-fil pour faciliter le passage de câbles

Vous allez entreprendre des travaux sur votre installation électrique. Que ce soit pour une installation neuve ou une rénovation, il est indispensable de s’équiper du matériel nécessaire pour gagner du temps et faciliter le travail. Le tire-fil est un de ces objets toujours présents dans la caisse à outils d’un électricien. Nous allons vous expliquer ce qu’est un tire-fil, ses avantages et son utilisation.

Qu’est-ce qu’un tire-fil ?

Tout d’abord, un tire-fil (ou aiguille d’électricien) est un outil utilisé lors de travaux en électricité.

Il peut être nommé par plusieurs appellations : tire-fil d’électricien, aiguille tire-fil, tire câble et quelque fois aiguille passe câble.

Cet accessoire s’avère très pratique lorsque l’on entreprend un chantier électrique avec passage de câbles. Cette étape est souvent périlleuse et le tire-fil simplifie grandement l’opération.

Il se compose d'une aiguille pour accrocher les fils conducteurs, d'un ressort pour le passage des éventuels coudes et passages sinueux ainsi qu’un fil nylon de plusieurs mètres de long pour parcourir la longueur de la gaine.

A quoi sert une aiguille d’électricien ?

Le passage de câbles, une corvée pour certains, consiste à insérer les fils et câbles électriques à l’intérieur des gaines électriques (aussi connues sous le nom de gaines ICTA), des tubes ou des conduits afin d’alimenter électriquement le réseau et les différents postes (éclairage, prises, électroménagers, etc.) du logement.

L’aiguille d’électricien permet donc de simplifier cette tâche et de gagner du temps pour le tirage des fils.

Le tire-fil est aussi très utile pour favoriser le tirage des fils dans des gaines déjà installées, où aucun système n'est présent, pour accrocher les fils pour les tirer.

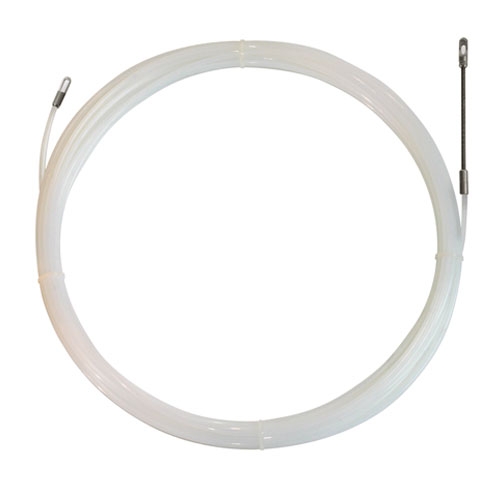

Caractéristiques du tire-fil

Les gaines sont souvent dotées d’un tire-fil en acier. Cependant, il arrive que ce dernier casse. Nous vous conseillons donc d’utiliser un tire-fil additionnel en nylon. Bien plus robuste, il se faufile facilement dans les conduits.

Enroulé sur lui-même, d’un diamètre de 3 à 6 mm principalement et d’une longueur variable généralement de 10 à 30m, le tire-fil peut aussi être adapté sur un enrouleur pour plus de praticité. Léger et compact, il peut ainsi être utilisé sans difficulté et rangé dans un petit espace.

Le modèle basique sans enrouleur est très souvent utilisé par les particuliers et le modèle avec enrouleur par les électriciens professionnels ou pour des chantiers répétitifs et plus complexes.

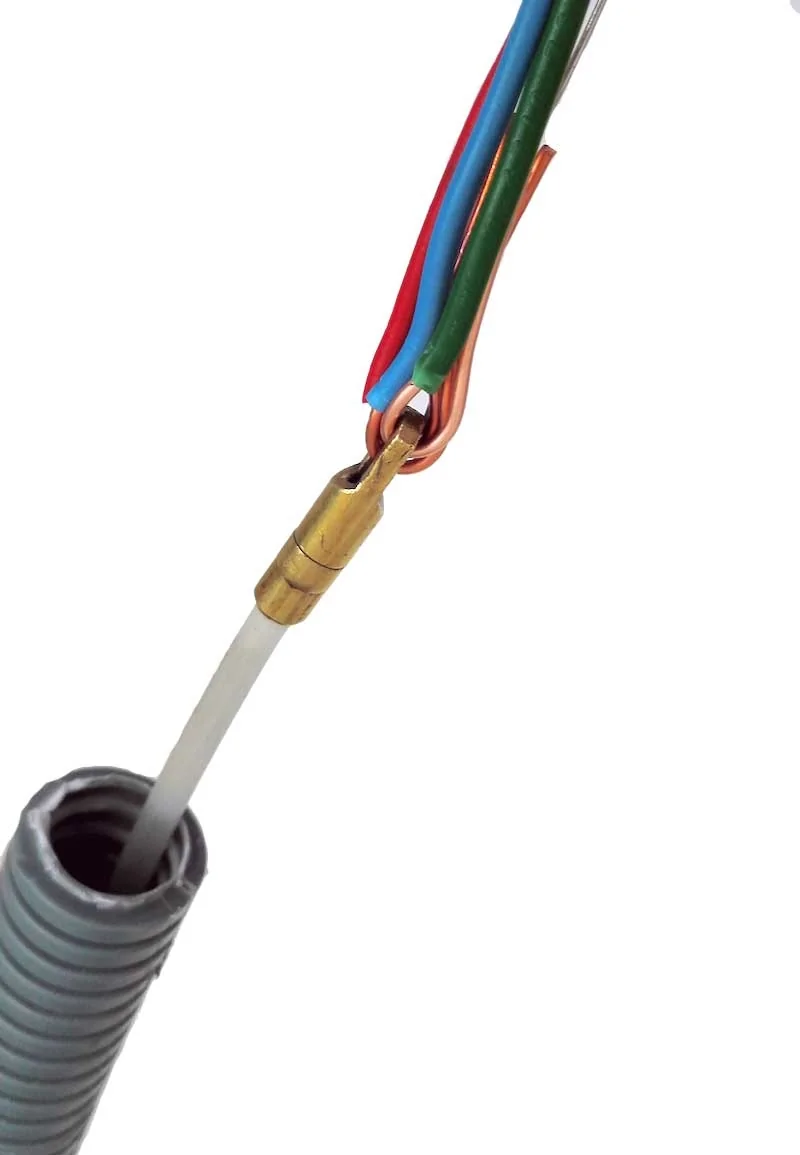

Comment utiliser une aiguille d’électricien ?

Il est parfois difficile de faire passer des fils ou des câbles électriques dans une gaine. Vous souhaitez savoir comment utiliser un tire-fil pour tirer un fil électrique dans une gaine.

• Coupez la gaine à la longueur souhaitée.
• Munissez-vous des fils électriques dont vous avez besoin.
• Passez l'aiguille du tire-fil dans la gaine.
• Lorsqu'elle sort à l'autre bout de la gaine, accrochez les fils électriques à l’aiguille.
• Retirer le tire-fil dans l'autre sens. Une personne peut vous aider pour le guidage des fils pour une entrée facile dans la gaine.

Les accessoires

Pour faciliter encore plus le tirage de câbles et notamment la glisse des fils, vous pouvez utiliser du lubrifiant comme le Caprigel, pour le plus connu. Une autre alternative est d’acheter des gaines pré-filées.

Faire passer des fils dans une gaine avec un tire-fil en tuto vidéo
